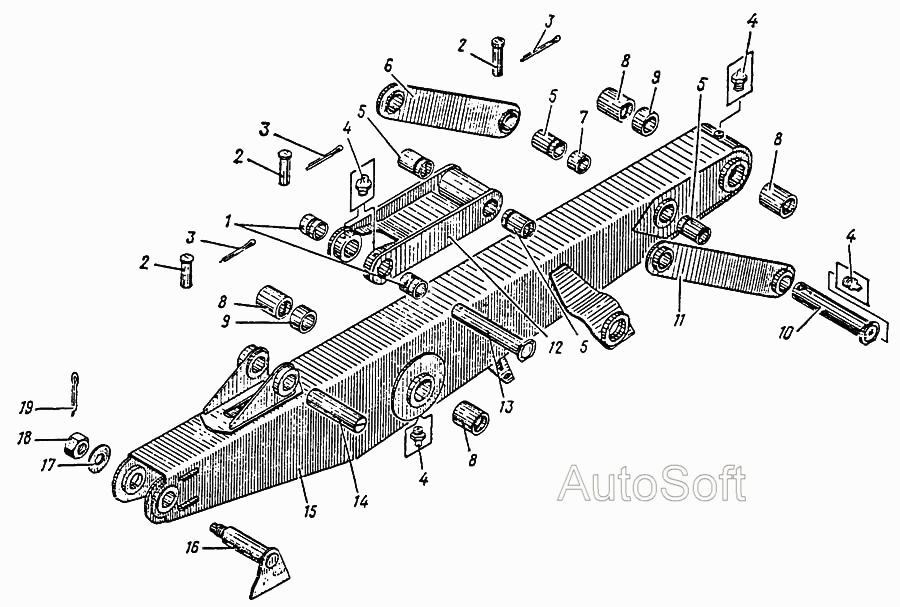

Рукоять
100%
Название детали
Втулка
Заводской номер
02.0200.001
Количество на модель
2
№
1
Название детали
Палец
Заводской номер
02.0100.004
Количество на модель
3
№
2
Название детали
Шплинт
Заводской номер
3,2х20.019 ГОСТ 397-79
Количество на модель
3
№
3
Название детали
Масленка
Заводской номер
1.2.Кд6 ГОСТ 19853-74
Количество на модель
5
№
4
Название детали
Втулка
Заводской номер
02.0100.009
Количество на модель
4
№
5
Название детали
Левая тяга
Заводской номер
02.0203.000
Количество на модель
1
№
6
Название детали
Втулка
Заводской номер
02.0200.002
Количество на модель
1
№
7
Название детали
Втулка
Заводской номер
35.0500.001
Количество на модель
4
№
8
Название детали
Втулка
Заводской номер
35.0500.002
Количество на модель
2
№
9
Название детали
Палец
Заводской номер
02.0207.000
Количество на модель
1
№
10
Название детали
Тяга правая
Заводской номер
02.0204.000
Количество на модель
1
№
11
Название детали
Тяга
Заводской номер
02.0202.000
Количество на модель
1
№
12
Название детали
Палец
Заводской номер
02.0205.000
Количество на модель
1
№
13
Название детали
Вот
Заводской номер
02.0100.002
Количество на модель
1
№
14
Название детали
Рукоять
Заводской номер
35.0501.000
Количество на модель
1
№
15
Название детали
Ось вращения
Заводской номер
02.0206.000
Количество на модель
1
№
16
Название детали
Шайба
Заводской номер
02.3001.004
Количество на модель
1
№
17
Название детали
Орех
Заводской номер
М36х3,5.019 ГОСТ 5918-73
Количество на модель
1
№
18
Название детали
Шплинт
Заводской номер
6,3х71.019 ГОСТ 397-79
Количество на модель
1
№
19
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Втулка | 02.0200.001 | 2 | 2 | 1 | |||
| 2 | Палец | 02.0100.004 | 3 | 3 | 2 | |||
| 3 | Шплинт | 3,2х20.019 ГОСТ 397-79 | 3 | 3 | 3 | |||
| 4 | Масленка | 1.2.Кд6 ГОСТ 19853-74 | 5 | 5 | 4 | |||
| 5 | Втулка | 02.0100.009 | 4 | 4 | 5 | |||
| 6 | Левая тяга | 02.0203.000 | 1 | 1 | 6 | |||
| 7 | Втулка | 02.0200.002 | 1 | 1 | 7 | |||
| 8 | Втулка | 35.0500.001 | 4 | 4 | 8 | |||
| 9 | Втулка | 35.0500.002 | 2 | 2 | 9 | |||
| 10 | Палец | 02.0207.000 | 1 | 1 | 10 | |||
| 11 | Тяга правая | 02.0204.000 | 1 | 1 | 11 | |||
| 12 | Тяга | 02.0202.000 | 1 | 1 | 12 | |||
| 13 | Палец | 02.0205.000 | 1 | 1 | 13 | |||
| 14 | Вот | 02.0100.002 | 1 | 1 | 14 | |||
| 15 | Рукоять | 35.0501.000 | 1 | 1 | 15 | |||
| 16 | Ось вращения | 02.0206.000 | 1 | 1 | 16 | |||
| 17 | Шайба | 02.3001.004 | 1 | 1 | 17 | |||
| 18 | Орех | М36х3,5.019 ГОСТ 5918-73 | 1 | 1 | 18 | |||
| 19 | Шплинт | 6,3х71.019 ГОСТ 397-79 | 1 | 1 | 19 |
