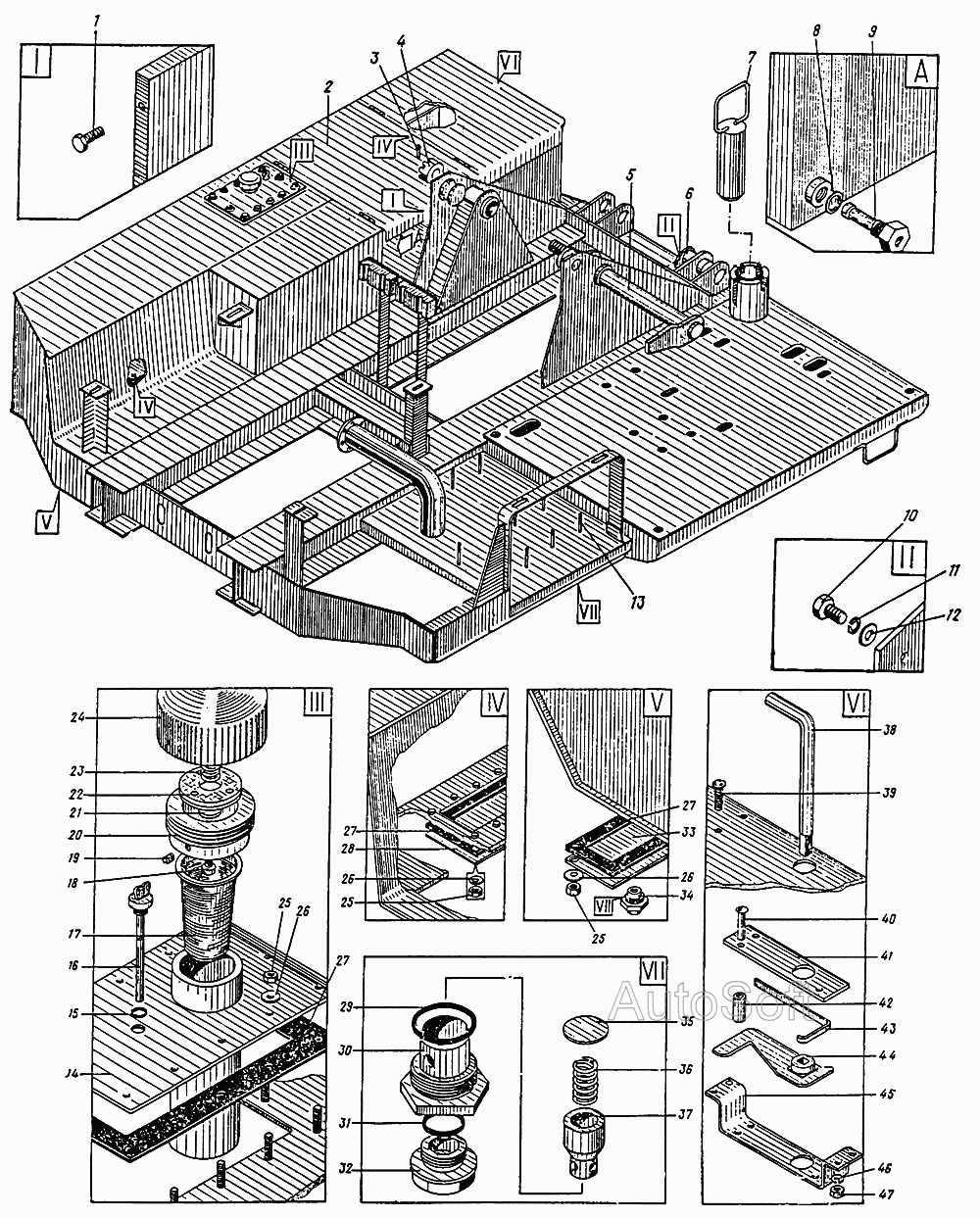

Платформа поворотная
100%
Название детали
Болт
Заводской номер
М10х20.46.02 ГОСТ 7798-70
Количество на модель
2
№
1
Название детали
Платформа поворотная
Заводской номер
35.0900.000
Количество на модель
1
№
2
Название детали
Шплинт
Заводской номер
6,3х71.019 ГОСТ 397-79
Количество на модель
1
№
3
Название детали
Орех
Заводской номер
М36.20.02 ГОСТ 5918-73
Количество на модель
1
№
4
Название детали
Вот
Заводской номер
02.0911.000
Количество на модель
1
№
5
Название детали
Палец
Заводской номер
09.0904.000
Количество на модель
2
№
6
Название детали
Палец
Заводской номер
35.0912.000
Количество на модель
1
№
7
Название детали
КОЛЬЦО
Заводской номер
02.1500.054
Количество на модель
1
№
8
Название детали
Штуцер с фильтром
Заводской номер
02.0901.410
Количество на модель
1
№
9
Название детали
Болт
Заводской номер
М16х30.46.02 ГОСТ 7798-70
Количество на модель
2
№
10
Название детали
Шайба
Заводской номер
16.65Г.02 ГОСТ 6402-70
Количество на модель
2
№
11
Название детали
Шайба
Заводской номер
16.02.02 ГОСТ 11371-78
Количество на модель
2
№
12
Название детали
Шпилька
Заводской номер
М12-6gх100.66.45.019 ГОСТ 22034-76
Количество на модель
12
№
13
Название детали
Крышка бака
Заводской номер
02.0901.200
Количество на модель
1
№
14
Название детали
КОЛЬЦО
Заводской номер
018-022-25-2-2 ГОСТ 9833-73
Количество на модель
1
№
15
Название детали
Щипцы
Заводской номер
35.0901.010
Количество на модель
1
№
16
Название детали
Фильтр грубой очистки
Заводской номер
02.0901.600
Количество на модель
1
№
17
Название детали
Винт
Заводской номер
М4х10.58.029 ГОСТ 17473-80
Количество на модель
1
№
18
Название детали
Винт
Заводской номер
М6х8.66.45.02 ГОСТ 1477-75
Количество на модель
2
№
19
Название детали
корпус
Заводской номер
02.0901.301
Количество на модель
1
№
20
Название детали
Шайба
Заводской номер
02.0901.304
Количество на модель
1
№
21
Название детали
Диск
Заводской номер
02.0901.320
Количество на модель
1
№
22
Название детали
Пружина
Заводской номер
02.0901.305
Количество на модель
1
№
23
Название детали
Крышка
Заводской номер
02.0901.302
Количество на модель
1
№
24
Название детали
Орех
Заводской номер
М10.5.02 ГОСТ 5915-70
Количество на модель
36
№
25
Название детали
Шайба
Заводской номер
10.02.02 ГОСТ 11371-78
Количество на модель
36
№
26
Название детали
прокладка
Заводской номер
02.0901.006
Количество на модель
3
№
27
Название детали
КОЛЬЦО
Заводской номер
045-053-46-2-2 ГОСТ 9833-73
Количество на модель
2
№
29
Название детали
корпус
Заводской номер
09.0902.121
Количество на модель
2
№
30
Название детали
КОЛЬЦО
Заводской номер
030-035-30-2-2 ГОСТ 9833-73
Количество на модель
2
№
31
Название детали
Пробка
Заводской номер
09.0902.124
Количество на модель
2
№
32
Название детали
Крышка нижняя
Заводской номер
02.0902.300
Количество на модель
1
№
33
Название детали
Диспенсер
Заводской номер
09.0902.120
Количество на модель
2
№
34
Название детали
Донышко
Заводской номер
09.0902.125
Количество на модель
2
№
35
Название детали
Пружина золотника
Заводской номер
50.7413.013
Количество на модель
2
№
36
Название детали
Клапан
Заводской номер
09.0902.122
Количество на модель
2
№
37
Название детали
Ручка
Заводской номер
02.0904.105
Количество на модель
1
№
38
Название детали
Винт
Заводской номер
М5х12.46.02 ГОСТ 17473-80
Количество на модель
4
№
39
Название детали
Заклепки
Заводской номер
3х12.02.02 ГОСТ 10299-80
Количество на модель
6
№
40
Название детали
Планка
Заводской номер
02.0904.102
Количество на модель
2
№
41
Название детали
Втулка
Заводской номер
02.0904.104
Количество на модель
2
№
42
Название детали
Пружина
Заводской номер
02.0904.103
Количество на модель
2
№
43
Название детали
Крючок
Заводской номер
02.0904.110
Количество на модель
1
№
44
Название детали
Скоба
Заводской номер
02.0904.101
Количество на модель
2
№
45
Название детали
Шайба
Заводской номер
5.65Г.02 ГОСТ 6402-70
Количество на модель
4
№
46
Название детали
Орех
Заводской номер
М5.20.02 ГОСТ 5915-70
Количество на модель
4
№
47
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Болт | М10х20.46.02 ГОСТ 7798-70 | 2 | 2 | 1 | |||
| 2 | Платформа поворотная | 35.0900.000 | 1 | 1 | 2 | |||
| 3 | Шплинт | 6,3х71.019 ГОСТ 397-79 | 1 | 1 | 3 | |||
| 4 | Орех | М36.20.02 ГОСТ 5918-73 | 1 | 1 | 4 | |||
| 5 | Вот | 02.0911.000 | 1 | 1 | 5 | |||
| 6 | Палец | 09.0904.000 | 2 | 2 | 6 | |||
| 7 | Палец | 35.0912.000 | 1 | 1 | 7 | |||
| 8 | КОЛЬЦО | 02.1500.054 | 1 | 1 | 8 | |||
| 9 | Штуцер с фильтром | 02.0901.410 | 1 | 1 | 9 | |||
| 10 | Болт | М16х30.46.02 ГОСТ 7798-70 | 2 | 2 | 10 | |||
| 11 | Шайба | 16.65Г.02 ГОСТ 6402-70 | 2 | 2 | 11 | |||
| 12 | Шайба | 16.02.02 ГОСТ 11371-78 | 2 | 2 | 12 | |||
| 13 | Шпилька | М12-6gх100.66.45.019 ГОСТ 22034-76 | 12 | 12 | 13 | |||
| 14 | Крышка бака | 02.0901.200 | 1 | 1 | 14 | |||
| 15 | КОЛЬЦО | 018-022-25-2-2 ГОСТ 9833-73 | 1 | 1 | 15 | |||
| 16 | Щипцы | 35.0901.010 | 1 | 1 | 16 | |||
| 17 | Фильтр грубой очистки | 02.0901.600 | 1 | 1 | 17 | |||
| 18 | Винт | М4х10.58.029 ГОСТ 17473-80 | 1 | 1 | 18 | |||
| 19 | Винт | М6х8.66.45.02 ГОСТ 1477-75 | 2 | 2 | 19 | |||
| 20 | корпус | 02.0901.301 | 1 | 1 | 20 | |||
| 21 | Шайба | 02.0901.304 | 1 | 1 | 21 | |||
| 22 | Диск | 02.0901.320 | 1 | 1 | 22 | |||
| 23 | Пружина | 02.0901.305 | 1 | 1 | 23 | |||
| 24 | Крышка | 02.0901.302 | 1 | 1 | 24 | |||
| 25 | Орех | М10.5.02 ГОСТ 5915-70 | 36 | 36 | 25 | |||
| 26 | Шайба | 10.02.02 ГОСТ 11371-78 | 36 | 36 | 26 | |||
| 27 | прокладка | 02.0901.006 | 3 | 3 | 27 | |||
| 29 | КОЛЬЦО | 045-053-46-2-2 ГОСТ 9833-73 | 2 | 2 | 29 | |||
| 30 | корпус | 09.0902.121 | 2 | 2 | 30 | |||
| 31 | КОЛЬЦО | 030-035-30-2-2 ГОСТ 9833-73 | 2 | 2 | 31 | |||
| 32 | Пробка | 09.0902.124 | 2 | 2 | 32 | |||
| 33 | Крышка нижняя | 02.0902.300 | 1 | 1 | 33 | |||
| 34 | Диспенсер | 09.0902.120 | 2 | 2 | 34 | |||
| 35 | Донышко | 09.0902.125 | 2 | 2 | 35 | |||
| 36 | Пружина золотника | 50.7413.013 | 2 | 2 | 36 | |||
| 37 | Клапан | 09.0902.122 | 2 | 2 | 37 | |||
| 38 | Ручка | 02.0904.105 | 1 | 1 | 38 | |||
| 39 | Винт | М5х12.46.02 ГОСТ 17473-80 | 4 | 4 | 39 | |||
| 40 | Заклепки | 3х12.02.02 ГОСТ 10299-80 | 6 | 6 | 40 | |||
| 41 | Планка | 02.0904.102 | 2 | 2 | 41 | |||
| 42 | Втулка | 02.0904.104 | 2 | 2 | 42 | |||
| 43 | Пружина | 02.0904.103 | 2 | 2 | 43 | |||
| 44 | Крючок | 02.0904.110 | 1 | 1 | 44 | |||
| 45 | Скоба | 02.0904.101 | 2 | 2 | 45 | |||
| 46 | Шайба | 5.65Г.02 ГОСТ 6402-70 | 4 | 4 | 46 | |||
| 47 | Орех | М5.20.02 ГОСТ 5915-70 | 4 | 4 | 47 |
