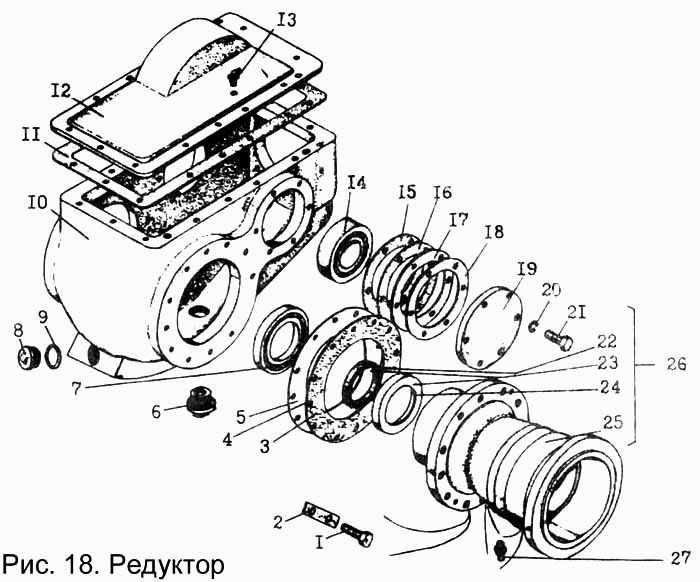

Редуктор
100%
Название детали
Болт М- х ГОСТ
Заводской номер
Болт М20-8gх60.46.06 ГОСТ 7796-70
Количество на модель
24
№
1
Название детали
Шайба
Заводской номер
225.43.01.00.032
Количество на модель
2
№
2
Название детали
прокладка
Заводской номер
225.43.01.00.03501
Количество на модель
2
№
3
Название детали
прокладка
Заводской номер
225.43.01.00.03302
Количество на модель
3
№
4
Название детали
прокладка
Заводской номер
225.43.01.00.033
Количество на модель
2
№
5
Название детали
Пробка магнитная
Заводской номер
0.877.1030
Количество на модель
1
№
6
Название детали
Подшипник М ГОСТ
Заводской номер
46.2414.64635
Количество на модель
1
№
7
Название детали
Пробка
Заводской номер
0.877.101908
Количество на модель
1
№
8
Название детали
прокладка
Заводской номер
0.877.1033
Количество на модель
1
№
9
Название детали
корпус
Заводской номер
225.73.01.01.000
Количество на модель
1
№
10
Название детали
прокладка
Заводской номер
225.43.01.00.010
Количество на модель
1
№
11
Название детали
Крышка
Заводской номер
225.43.01.00.009
Количество на модель
1
№
12
Название детали
Масленка УХЛ ГОСТ
Заводской номер
41.5874.0201
Количество на модель
2
№
13
Название детали
Подшипник А ГОСТ
Заводской номер
46.2410.0165
Количество на модель
2
№
14
Название детали
прокладка
Заводской номер
225.43.01.00.013
Количество на модель
3
№
15
Название детали
прокладка
Заводской номер
225.43.01.00.01301
Количество на модель
6
№
16
Название детали
прокладка
Заводской номер
225.43.01.00.01302
Количество на модель
3
№
17
Название детали
прокладка
Заводской номер
225.43.01.00.01303
Количество на модель
2
№
18
Название детали
Крышка
Заводской номер
225.43.01.00.006
Количество на модель
1
№
19
Название детали
Шайба Г. ГОСТ
Заводской номер
Шайба 16.65Г.06 ГОСТ 6402-70
Количество на модель
16
№
20
Название детали
Болт M- x
Заводской номер
Болт М16-8gх40.46.06
Количество на модель
16
№
21
Название детали
Манжета- х ГОСТ
Заводской номер
Манжета 1.2-100х125-1 ГОСТ 8752-79
Количество на модель
1
№
22
Название детали
Манжетодержатель
Заводской номер
225.43.01.04.100
Количество на модель
1
№
23
Название детали
Манжетодержатель
Заводской номер
225.43.01.04.101
Количество на модель
1
№
24
Название детали
Горловина
Заводской номер
225.43.01.04.201
Количество на модель
1
№
25
Название детали
Горловина
Заводской номер
225.73.01.04.000
Количество на модель
1
№
26
Название детали
Масленка УХЛ ГОСТ
Заводской номер
41.5874.0101
Количество на модель
2
№
27
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Болт М- х ГОСТ | Болт М20-8gх60.46.06 ГОСТ 7796-70 | 24 | 24 | 1 | |||
| 2 | Шайба | 225.43.01.00.032 | 2 | 2 | 2 | |||
| 3 | прокладка | 225.43.01.00.03501 | 2 | 2 | 3 | |||
| 4 | прокладка | 225.43.01.00.03302 | 3 | 3 | 4 | |||
| 5 | прокладка | 225.43.01.00.033 | 2 | 2 | 5 | |||
| 6 | Пробка магнитная | 0.877.1030 | 1 | 1 | 6 | |||
| 7 | Подшипник М ГОСТ | 46.2414.64635 | 1 | 1 | 7 | |||
| 8 | Пробка | 0.877.101908 | 1 | 1 | 8 | |||
| 9 | прокладка | 0.877.1033 | 1 | 1 | 9 | |||
| 10 | корпус | 225.73.01.01.000 | 1 | 1 | 10 | |||
| 11 | прокладка | 225.43.01.00.010 | 1 | 1 | 11 | |||
| 12 | Крышка | 225.43.01.00.009 | 1 | 1 | 12 | |||
| 13 | Масленка УХЛ ГОСТ | 41.5874.0201 | 2 | 2 | 13 | |||
| 14 | Подшипник А ГОСТ | 46.2410.0165 | 2 | 2 | 14 | |||
| 15 | прокладка | 225.43.01.00.013 | 3 | 3 | 15 | |||
| 16 | прокладка | 225.43.01.00.01301 | 6 | 6 | 16 | |||
| 17 | прокладка | 225.43.01.00.01302 | 3 | 3 | 17 | |||
| 18 | прокладка | 225.43.01.00.01303 | 2 | 2 | 18 | |||
| 19 | Крышка | 225.43.01.00.006 | 1 | 1 | 19 | |||
| 20 | Шайба Г. ГОСТ | Шайба 16.65Г.06 ГОСТ 6402-70 | 16 | 16 | 20 | |||
| 21 | Болт M- x | Болт М16-8gх40.46.06 | 16 | 16 | 21 | |||
| 22 | Манжета- х ГОСТ | Манжета 1.2-100х125-1 ГОСТ 8752-79 | 1 | 1 | 22 | |||
| 23 | Манжетодержатель | 225.43.01.04.100 | 1 | 1 | 23 | |||
| 24 | Манжетодержатель | 225.43.01.04.101 | 1 | 1 | 24 | |||
| 25 | Горловина | 225.43.01.04.201 | 1 | 1 | 25 | |||
| 26 | Горловина | 225.73.01.04.000 | 1 | 1 | 26 | |||
| 27 | Масленка УХЛ ГОСТ | 41.5874.0101 | 2 | 2 | 27 |
