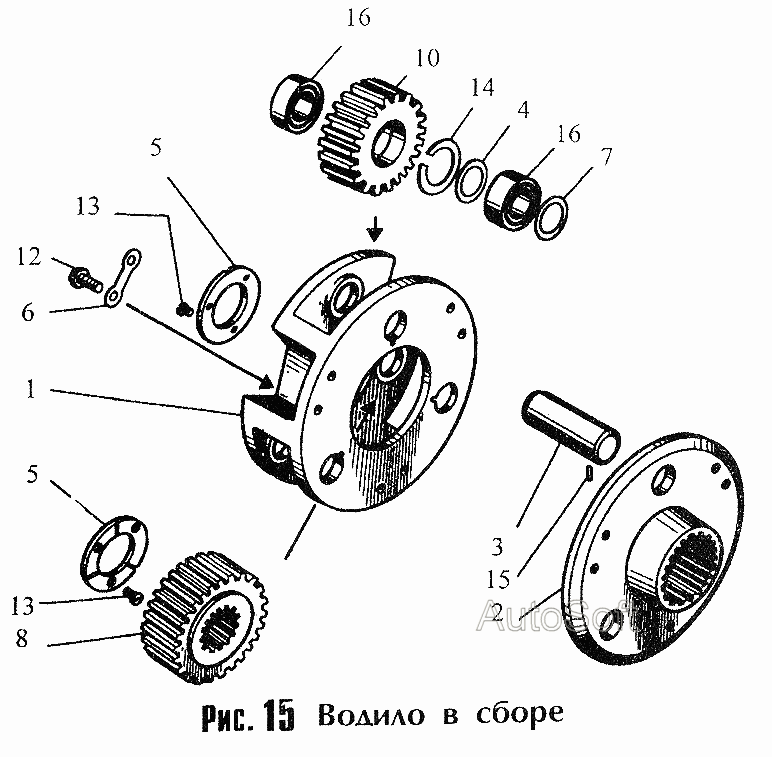

Водило в сборе ()
100%
Название детали
Водило
Заводской номер
240.03.01.02.001
Количество на модель
1
№
1
Название детали
Фланец
Заводской номер
240.03.01.02.002
Количество на модель
1
№
2
Название детали
Палец
Заводской номер
240.03.01.02.004
Количество на модель
3
№
3
Название детали
КОЛЬЦО
Заводской номер
240.03.01.02.005
Количество на модель
3
№
4
Название детали
Шайба
Заводской номер
240.03.01.02.007
Количество на модель
2
№
5
Название детали
Шайба
Заводской номер
240.03.01.02.008
Количество на модель
3
№
6
Название детали
прокладка
Заводской номер
240.03.01.02.009
Количество на модель
6
№
7
Название детали
Шестерня
Заводской номер
240.03.01.02.015
Количество на модель
1
№
8
Название детали
Шестерня
Заводской номер
240.03.01.02.019
Количество на модель
1
№
9
Название детали
Шестерня
Заводской номер
240.03.01.02.016
Количество на модель
3
№
10
Название детали
Шестерня
Заводской номер
240.03.01.02.020
Количество на модель
3
№
11
Название детали
Болт Mx
Заводской номер
[Болт М14х30]
Количество на модель
6
№
12
Название детали
Винт Mx
Заводской номер
[Винт М5х8]
Количество на модель
5
№
13
Название детали
Кольцо В
Заводской номер
[Кольцо В90]
Количество на модель
3
№
14
Название детали
Штифт х
Заводской номер
[Штифт 5х25]
Количество на модель
3
№
15
Название детали
Подшипник
Заводской номер
[Подшипник 3608]
Количество на модель
6
№
16
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Водило | 240.03.01.02.001 | 1 | 1 | 1 | |||
| 2 | Фланец | 240.03.01.02.002 | 1 | 1 | 2 | |||
| 3 | Палец | 240.03.01.02.004 | 3 | 3 | 3 | |||
| 4 | КОЛЬЦО | 240.03.01.02.005 | 3 | 3 | 4 | |||
| 5 | Шайба | 240.03.01.02.007 | 2 | 2 | 5 | |||
| 6 | Шайба | 240.03.01.02.008 | 3 | 3 | 6 | |||
| 7 | прокладка | 240.03.01.02.009 | 6 | 6 | 7 | |||
| 8 | Шестерня | 240.03.01.02.015 | 1 | 1 | 8 | |||
| 9 | Шестерня | 240.03.01.02.019 | 1 | 1 | 9 | |||
| 10 | Шестерня | 240.03.01.02.016 | 3 | 3 | 10 | |||
| 11 | Шестерня | 240.03.01.02.020 | 3 | 3 | 11 | |||
| 12 | Болт Mx | [Болт М14х30] | 6 | 6 | 12 | |||
| 13 | Винт Mx | [Винт М5х8] | 5 | 5 | 13 | |||
| 14 | Кольцо В | [Кольцо В90] | 3 | 3 | 14 | |||
| 15 | Штифт х | [Штифт 5х25] | 3 | 3 | 15 | |||
| 16 | Подшипник | [Подшипник 3608] | 6 | 6 | 16 |
