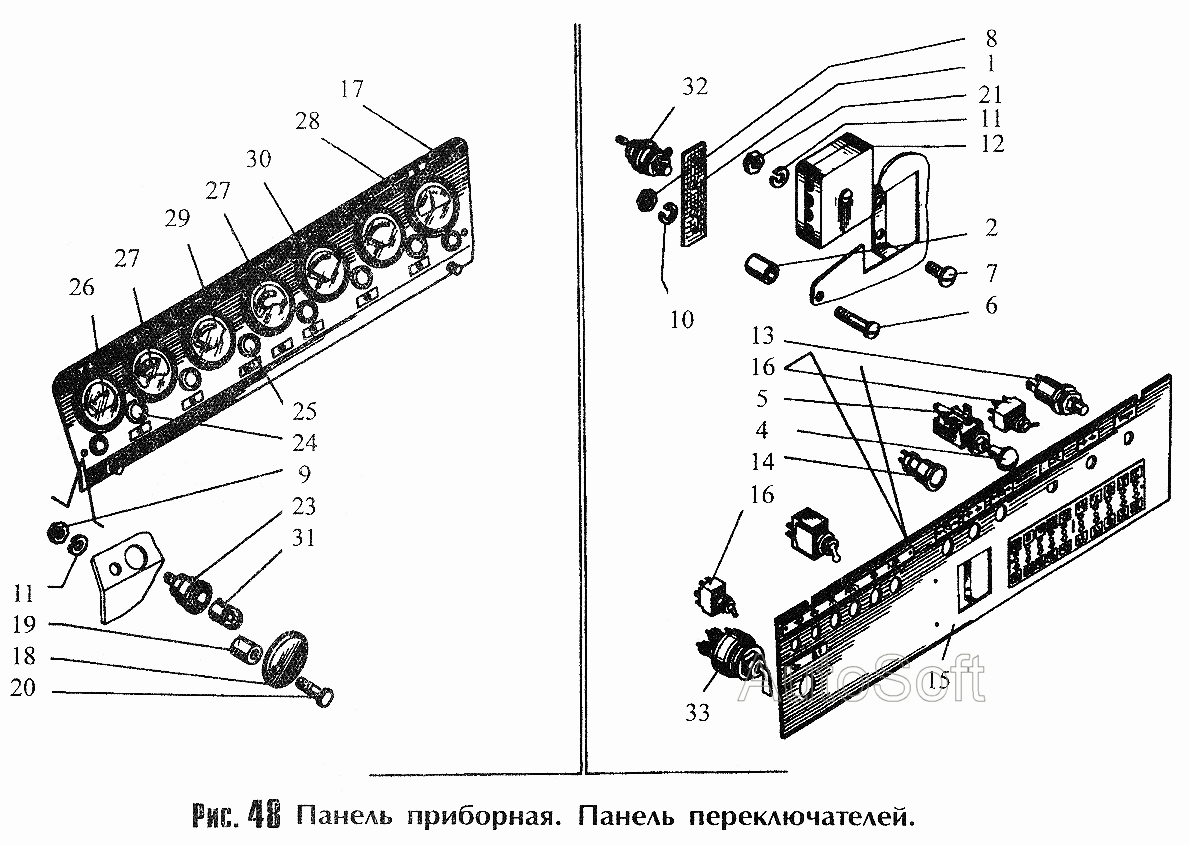

Панель приборная (), панель переключателей ()
100%
Название детали
Панель
Заводской номер
225.34.05.02.001
Количество на модель
1
№
1
Название детали
Трубка (труба х)
Заводской номер
225.34.05.02.003
Количество на модель
2
№
2
Название детали
Панель
Заводской номер
225.34.05.02.100
Количество на модель
1
№
3
Название детали
Ручка
Заводской номер
200.09.01.00.052
Количество на модель
1
№
4
Название детали
Орех
Заводской номер
0.820.2046
Количество на модель
1
№
5
Название детали
Винт ВМх
Заводской номер
99.304.173
Количество на модель
2
№
6
Название детали
Винт Mx
Заводской номер
99.304.126
Количество на модель
2
№
7
Название детали
Орех М
Заводской номер
99.402.256
Количество на модель
2
№
8
Название детали
Орех М
Заводской номер
99.402.076
Количество на модель
2
№
9
Название детали
Шайба Г
Заводской номер
99.502.031
Количество на модель
2
№
10
Название детали
Шайба Г
Заводской номер
99.502.034
Количество на модель
2
№
11
Название детали
Блок предохранителей ПР- К
Заводской номер
457.37.31.39.4
Количество на модель
1
№
12
Название детали
Включатель ВК
Заводской номер
457.37.34.13.2
Количество на модель
1
№
13
Название детали
Переключатель П-
Заводской номер
457.37.35.23.1
Количество на модель
1
№
14
Название детали
Фонарь контрольной лампы
Заводской номер
457.37.47.26.8
Количество на модель
3
№
15
Название детали
Переключатель ПТ- ВТО
Заводской номер
540.794
Количество на модель
8
№
16
Название детали
Панель приборная
Заводской номер
225.34.05.03.100
Количество на модель
1
№
17
Название детали
Крышка
Заводской номер
225.34.05.03.001
Количество на модель
2
№
18
Название детали
Трубка
Заводской номер
225.34.05.03.037
Количество на модель
2
№
19
Название детали
Болт Mx
Заводской номер
99.103.182
Количество на модель
2
№
20
Название детали
Патрон лампы ПП
Заводской номер
457.37.37.44.1
Количество на модель
3
№
23
Название детали
Фонарь контрольной лампы
Заводской номер
457.37.47.21.2
Количество на модель
5
№
24
Название детали
Фонарь контрольной лампы
Заводской номер
457.37.47.27.3
Количество на модель
1
№
25
Название детали
Приемник указателя уровня топлива
Заводской номер
457.38.21.17.6
Количество на модель
1
№
26
Название детали
Приемник указателя температуры воды УК- В
Заводской номер
457.38.22.15.5
Количество на модель
1
№
27
Название детали
Указатель тока АП-
Заводской номер
457.38.31.12.2
Количество на модель
1
№
28
Название детали
Манометр МД-
Заводской номер
457.38.39.06.2
Количество на модель
2
№
29
Название детали
Манометр НД-
Заводской номер
457.38.39.07.8
Количество на модель
1
№
30
Название детали
Лампа A
Заводской номер
530.519
Количество на модель
6
№
31
Название детали
Диод Д- А
Заводской номер
740.021
Количество на модель
2
№
32
Название детали
Замок- включатель ВК-
Заводской номер
457.37.31.39.5
Количество на модель
1
№
33
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Панель | 225.34.05.02.001 | 1 | 1 | 1 | |||
| 2 | Трубка (труба х) | 225.34.05.02.003 | 2 | 2 | 2 | |||
| 3 | Панель | 225.34.05.02.100 | 1 | 1 | 3 | |||
| 4 | Ручка | 200.09.01.00.052 | 1 | 1 | 4 | |||
| 5 | Орех | 0.820.2046 | 1 | 1 | 5 | |||
| 6 | Винт ВМх | 99.304.173 | 2 | 2 | 6 | |||
| 7 | Винт Mx | 99.304.126 | 2 | 2 | 7 | |||
| 8 | Орех М | 99.402.256 | 2 | 2 | 8 | |||
| 9 | Орех М | 99.402.076 | 2 | 2 | 9 | |||
| 10 | Шайба Г | 99.502.031 | 2 | 2 | 10 | |||
| 11 | Шайба Г | 99.502.034 | 2 | 2 | 11 | |||
| 12 | Блок предохранителей ПР- К | 457.37.31.39.4 | 1 | 1 | 12 | |||
| 13 | Включатель ВК | 457.37.34.13.2 | 1 | 1 | 13 | |||
| 14 | Переключатель П- | 457.37.35.23.1 | 1 | 1 | 14 | |||
| 15 | Фонарь контрольной лампы | 457.37.47.26.8 | 3 | 3 | 15 | |||
| 16 | Переключатель ПТ- ВТО | 540.794 | 8 | 8 | 16 | |||
| 17 | Панель приборная | 225.34.05.03.100 | 1 | 1 | 17 | |||
| 18 | Крышка | 225.34.05.03.001 | 2 | 2 | 18 | |||
| 19 | Трубка | 225.34.05.03.037 | 2 | 2 | 19 | |||
| 20 | Болт Mx | 99.103.182 | 2 | 2 | 20 | |||
| 23 | Патрон лампы ПП | 457.37.37.44.1 | 3 | 3 | 23 | |||
| 24 | Фонарь контрольной лампы | 457.37.47.21.2 | 5 | 5 | 24 | |||
| 25 | Фонарь контрольной лампы | 457.37.47.27.3 | 1 | 1 | 25 | |||
| 26 | Приемник указателя уровня топлива | 457.38.21.17.6 | 1 | 1 | 26 | |||
| 27 | Приемник указателя температуры воды УК- В | 457.38.22.15.5 | 1 | 1 | 27 | |||
| 28 | Указатель тока АП- | 457.38.31.12.2 | 1 | 1 | 28 | |||
| 29 | Манометр МД- | 457.38.39.06.2 | 2 | 2 | 29 | |||
| 30 | Манометр НД- | 457.38.39.07.8 | 1 | 1 | 30 | |||
| 31 | Лампа A | 530.519 | 6 | 6 | 31 | |||
| 32 | Диод Д- А | 740.021 | 2 | 2 | 32 | |||
| 33 | Замок- включатель ВК- | 457.37.31.39.5 | 1 | 1 | 33 |
