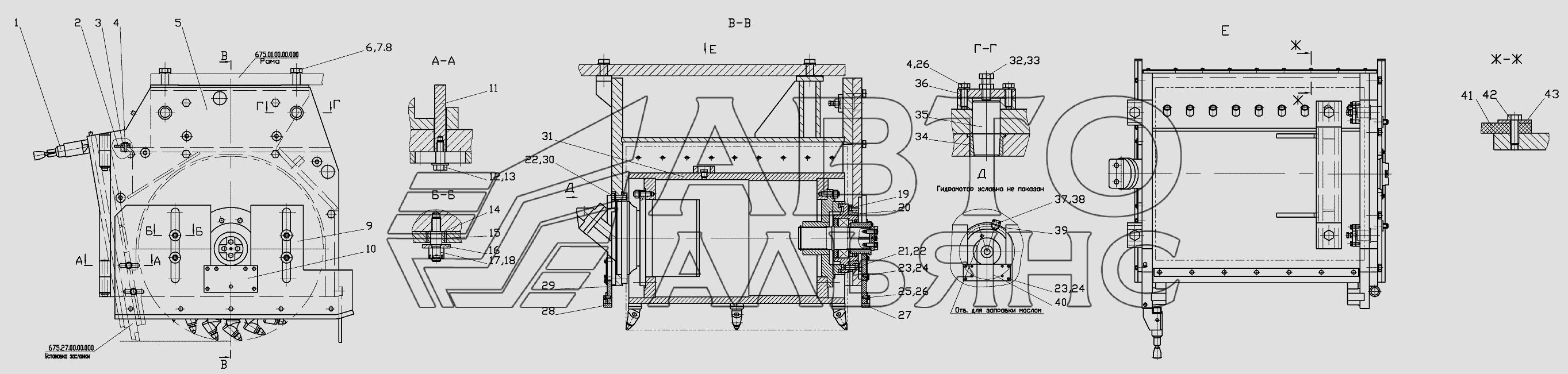

Установка фрезы
100%
Название детали
Установка фиксатора
Заводской номер
675.26.02.00.000
Количество на модель
1
№
1
Название детали
Уплотнитель
Заводской номер
675.06.00.00.006
Количество на модель
1
№
2
Название детали
Планка
Заводской номер
675.06.00.00.007
Количество на модель
1
№
3
Название детали
Болт Mx
Заводской номер
БолтМ12х35
Количество на модель
11
№
4
Название детали
корпус
Заводской номер
675.26.01.00.000
Количество на модель
1
№
5
Название детали
Болт
Заводской номер
675.06.00.00.015
Количество на модель
4
№
6
Название детали
Орех
Заводской номер
675.06.00.00.016
Количество на модель
4
№
7
Название детали
Шайба
Заводской номер
Шайба33.65Г
Количество на модель
4
№
8
Название детали
Щит правый
Заводской номер
675.26.00.00.002
Количество на модель
1
№
9
Название детали
Вставка
Заводской номер
675.06.06.00.000
Количество на модель
1
№
10
Название детали
Закрылок
Заводской номер
675.26.00.00.003
Количество на модель
2
№
11
Название детали
Болт
Заводской номер
675.06.00.00.014
Количество на модель
4
№
12
Название детали
Шайба
Заводской номер
ШайбаС16
Количество на модель
4
№
13
Название детали
Вот
Заводской номер
675.06.00.00.011
Количество на модель
8
№
14
Название детали
Втулка
Заводской номер
675.06.00.00.012
Количество на модель
8
№
15
Название детали
Шайба
Заводской номер
675.06.00.00.003
Количество на модель
8
№
16
Название детали
Орех
Заводской номер
ГайкаM16
Количество на модель
8
№
17
Название детали
Шплинт х
Заводской номер
Шплинт4х36
Количество на модель
8
№
18
Название детали
Винт
Заводской номер
ВинтВ.М10х30
Количество на модель
5
№
19
Название детали
Стакан
Заводской номер
675.06.00.00.017
Количество на модель
1
№
20
Название детали
Болт
Заводской номер
БолтМ20х65
Количество на модель
10
№
21
Название детали
Шайба Г
Заводской номер
Шайба20.65Г
Количество на модель
28
№
22
Название детали
Болт Mx
Заводской номер
БолтМ10х20
Количество на модель
8
№
23
Название детали
ShaybaG
Заводской номер
Шайба10.65Г
Количество на модель
8
№
24
Название детали
Болт Mx
Заводской номер
БолтМ12х25
Количество на модель
10
№
25
Название детали
ShaybaG
Заводской номер
Шайба12.65Г
Количество на модель
14
№
26
Название детали
Лыжа
Заводской номер
675.06.05.00.000
Количество на модель
1
№
27
Название детали
Лыжа
Заводской номер
675.06.05.00.000-01
Количество на модель
1
№
28
Название детали
Щит левый
Заводской номер
675.26.00.00.001
Количество на модель
1
№
29
Название детали
Болт Mx
Заводской номер
БолтМ20х50
Количество на модель
18
№
30
Название детали
Фреза
Заводской номер
675.06.02.00.000
Количество на модель
1
№
31
Название детали
Болт Mx
Заводской номер
БолтМ16х40
Количество на модель
2
№
32
Название детали
Втулка
Заводской номер
675.06.00.00.008
Количество на модель
2
№
34
Название детали
Палец
Заводской номер
675.06.00.00.009
Количество на модель
2
№
35
Название детали
Планка
Заводской номер
675.06.00.00.010
Количество на модель
2
№
36
Название детали
Винт ВМ х
Заводской номер
ВинтВ.М6х10
Количество на модель
2
№
37
Название детали
Шайба
Заводской номер
Шайба6.65Г
Количество на модель
2
№
38
Название детали
Заглушка
Заводской номер
675.26.00.00.006
Количество на модель
1
№
39
Название детали
Вставка
Заводской номер
675.06.07.00.000
Количество на модель
1
№
40
Название детали
Фартук
Заводской номер
675.26.00.00.005
Количество на модель
1
№
41
Название детали
Болт Mx
Заводской номер
БолтМ10х30
Количество на модель
9
№
42
Название детали
Полоса
Заводской номер
675.26.00.00.004
Количество на модель
№
43
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Установка фиксатора | 675.26.02.00.000 | 1 | 1 | 1 | |||
| 2 | Уплотнитель | 675.06.00.00.006 | 1 | 1 | 2 | |||
| 3 | Планка | 675.06.00.00.007 | 1 | 1 | 3 | |||
| 4 | Болт Mx | БолтМ12х35 | 11 | 11 | 4 | |||
| 5 | корпус | 675.26.01.00.000 | 1 | 1 | 5 | |||
| 6 | Болт | 675.06.00.00.015 | 4 | 4 | 6 | |||
| 7 | Орех | 675.06.00.00.016 | 4 | 4 | 7 | |||
| 8 | Шайба | Шайба33.65Г | 4 | 4 | 8 | |||
| 9 | Щит правый | 675.26.00.00.002 | 1 | 1 | 9 | |||
| 10 | Вставка | 675.06.06.00.000 | 1 | 1 | 10 | |||
| 11 | Закрылок | 675.26.00.00.003 | 2 | 2 | 11 | |||
| 12 | Болт | 675.06.00.00.014 | 4 | 4 | 12 | |||
| 13 | Шайба | ШайбаС16 | 4 | 4 | 13 | |||
| 14 | Вот | 675.06.00.00.011 | 8 | 8 | 14 | |||
| 15 | Втулка | 675.06.00.00.012 | 8 | 8 | 15 | |||
| 16 | Шайба | 675.06.00.00.003 | 8 | 8 | 16 | |||
| 17 | Орех | ГайкаM16 | 8 | 8 | 17 | |||
| 18 | Шплинт х | Шплинт4х36 | 8 | 8 | 18 | |||
| 19 | Винт | ВинтВ.М10х30 | 5 | 5 | 19 | |||
| 20 | Стакан | 675.06.00.00.017 | 1 | 1 | 20 | |||
| 21 | Болт | БолтМ20х65 | 10 | 10 | 21 | |||
| 22 | Шайба Г | Шайба20.65Г | 28 | 28 | 22 | |||
| 23 | Болт Mx | БолтМ10х20 | 8 | 8 | 23 | |||
| 24 | ShaybaG | Шайба10.65Г | 8 | 8 | 24 | |||
| 25 | Болт Mx | БолтМ12х25 | 10 | 10 | 25 | |||
| 26 | ShaybaG | Шайба12.65Г | 14 | 14 | 26 | |||
| 27 | Лыжа | 675.06.05.00.000 | 1 | 1 | 27 | |||
| 28 | Лыжа | 675.06.05.00.000-01 | 1 | 1 | 28 | |||
| 29 | Щит левый | 675.26.00.00.001 | 1 | 1 | 29 | |||
| 30 | Болт Mx | БолтМ20х50 | 18 | 18 | 30 | |||
| 31 | Фреза | 675.06.02.00.000 | 1 | 1 | 31 | |||
| 32 | Болт Mx | БолтМ16х40 | 2 | 2 | 32 | |||
| 34 | Втулка | 675.06.00.00.008 | 2 | 2 | 34 | |||
| 35 | Палец | 675.06.00.00.009 | 2 | 2 | 35 | |||
| 36 | Планка | 675.06.00.00.010 | 2 | 2 | 36 | |||
| 37 | Винт ВМ х | ВинтВ.М6х10 | 2 | 2 | 37 | |||
| 38 | Шайба | Шайба6.65Г | 2 | 2 | 38 | |||
| 39 | Заглушка | 675.26.00.00.006 | 1 | 1 | 39 | |||
| 40 | Вставка | 675.06.07.00.000 | 1 | 1 | 40 | |||
| 41 | Фартук | 675.26.00.00.005 | 1 | 1 | 41 | |||
| 42 | Болт Mx | БолтМ10х30 | 9 | 9 | 42 | |||
| 43 | Полоса | 675.26.00.00.004 | 43 |
