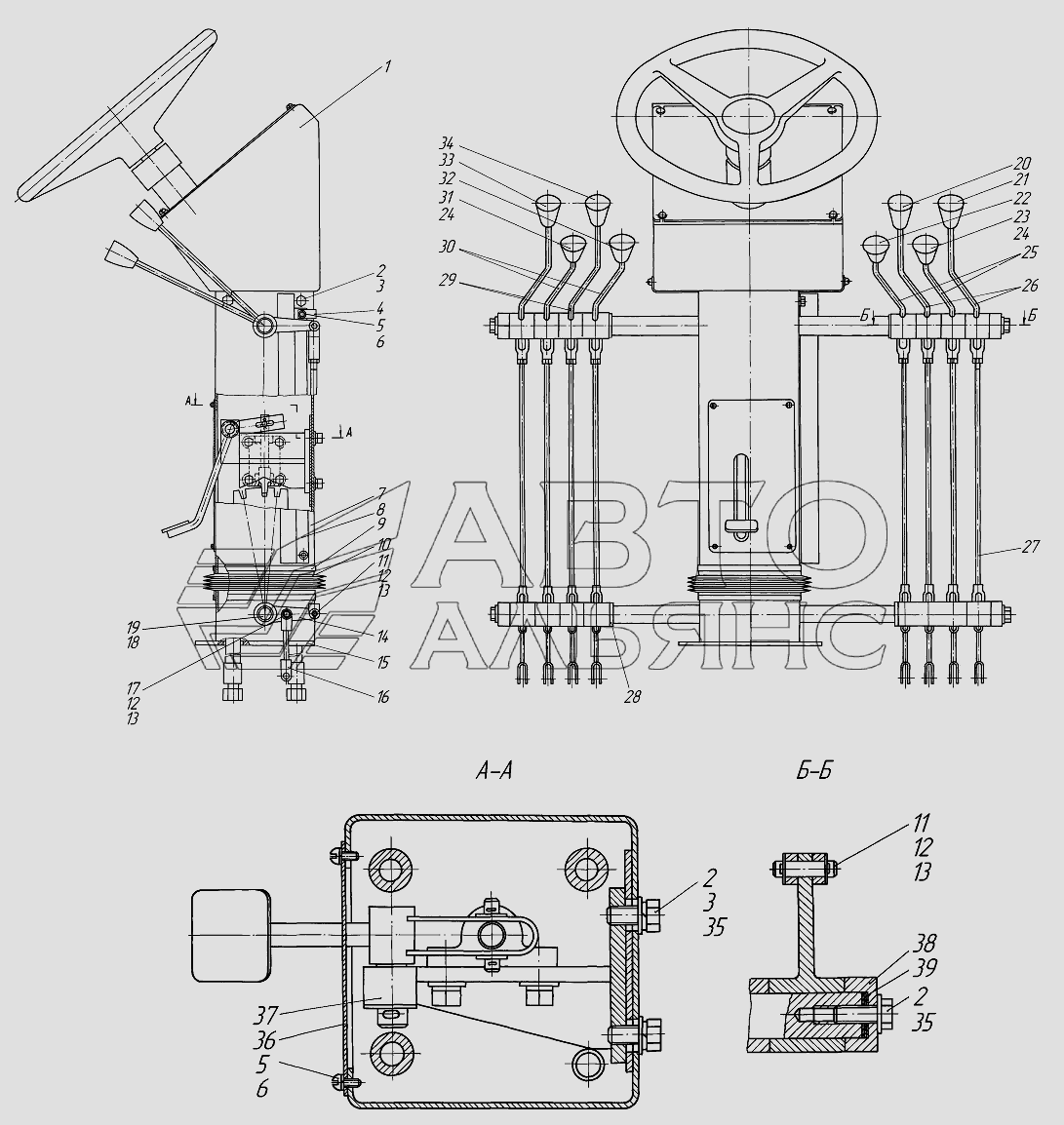

Пост управления
100%
Название детали
Управление рулевое
Заводской номер
258.18.02.01.200
Количество на модель
1
№
1
Название детали
Болт Mx
Заводской номер
БолтМ10х25
Количество на модель
12
№
2
Название детали
Шайба Г
Заводской номер
Шайба1065Г
Количество на модель
8
№
3
Название детали
Хомут
Заводской номер
629.19.00.00.006
Количество на модель
3
№
4
Название детали
Винт ВМх
Заводской номер
ВинтВМ5х10
Количество на модель
4
№
5
Название детали
Шайба Г
Заводской номер
Шайба565Г
Количество на модель
4
№
6
Название детали
Подставка
Заводской номер
258.18.02.01.100
Количество на модель
1
№
7
Название детали
Щит
Заводской номер
255.04.04.02.004
Количество на модель
1
№
8
Название детали
Хомут
Заводской номер
255.04.04.02.800
Количество на модель
1
№
9
Название детали
чехол
Заводской номер
225.44.03.02.500
Количество на модель
1
№
10
Название детали
Палец
Заводской номер
225.04.03.00.009
Количество на модель
16
№
11
Название детали
Диск S.h
Заводской номер
ШайбаС.8х1,4
Количество на модель
48
№
12
Название детали
Шплинт х
Заводской номер
Шплинт2,5х16
Количество на модель
48
№
13
Название детали
Рычаг
Заводской номер
255.04.04.02.510
Количество на модель
8
№
14
Название детали
Опора
Заводской номер
255.04.04.02.300
Количество на модель
1
№
15
Название детали
Тяга
Заводской номер
255.04.04.02.700
Количество на модель
8
№
16
Название детали
Палец
Заводской номер
225.44.03.02.005
Количество на модель
8
№
17
Название детали
Вот
Заводской номер
255.04.04.02.002-03
Количество на модель
1
№
18
Название детали
Шплинт х
Заводской номер
Шплинт5х45
Количество на модель
1
№
19
Название детали
Таблица
Заводской номер
225.44.03.02.011
Количество на модель
1
№
20
Название детали
Таблица
Заводской номер
225.44.03.02.018
Количество на модель
1
№
21
Название детали
Таблица
Заводской номер
225.44.03.02.016
Количество на модель
1
№
22
Название детали
Таблица
Заводской номер
225.44.03.02.012
Количество на модель
1
№
23
Название детали
Ручка
Заводской номер
225.44.03.02.006
Количество на модель
8
№
24
Название детали
Рычаг
Заводской номер
258.18.02.01.600-01
Количество на модель
1
№
25
Название детали
Рычаг
Заводской номер
258.18.02.01.600
Количество на модель
2
№
26
Название детали
Тяга
Заводской номер
225.44.03.02.700
Количество на модель
8
№
27
Название детали
Кольцо С25
Заводской номер
КольцоС25
Количество на модель
4
№
28
Название детали
Рычаг
Заводской номер
258.18.02.01.500
Количество на модель
2
№
29
Название детали
Рычаг
Заводской номер
258.18.02.01.500-01
Количество на модель
1
№
30
Название детали
Таблица
Заводской номер
225.44.03.02.014
Количество на модель
1
№
31
Название детали
Таблица
Заводской номер
225.44.03.02.015
Количество на модель
1
№
32
Название детали
Таблица
Заводской номер
225.44.03.02.013
Количество на модель
1
№
33
Название детали
Таблица
Заводской номер
225.44.03.02.009
Количество на модель
1
№
34
Название детали
Шайба С.
Заводской номер
ШайбаС.10
Количество на модель
8
№
35
Название детали
Крышка
Заводской номер
255.04.04.02.001
Количество на модель
1
№
36
Название детали
Фиксатор
Заводской номер
255.04.04.02.400
Количество на модель
1
№
37
Название детали
Втулка
Заводской номер
225.44.03.02.003
Количество на модель
4
№
38
Название детали
прокладка
Заводской номер
225.44.03.02.004
Количество на модель
16
№
39
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Управление рулевое | 258.18.02.01.200 | 1 | 1 | 1 | |||
| 2 | Болт Mx | БолтМ10х25 | 12 | 12 | 2 | |||
| 3 | Шайба Г | Шайба1065Г | 8 | 8 | 3 | |||
| 4 | Хомут | 629.19.00.00.006 | 3 | 3 | 4 | |||
| 5 | Винт ВМх | ВинтВМ5х10 | 4 | 4 | 5 | |||
| 6 | Шайба Г | Шайба565Г | 4 | 4 | 6 | |||
| 7 | Подставка | 258.18.02.01.100 | 1 | 1 | 7 | |||
| 8 | Щит | 255.04.04.02.004 | 1 | 1 | 8 | |||
| 9 | Хомут | 255.04.04.02.800 | 1 | 1 | 9 | |||
| 10 | чехол | 225.44.03.02.500 | 1 | 1 | 10 | |||
| 11 | Палец | 225.04.03.00.009 | 16 | 16 | 11 | |||
| 12 | Диск S.h | ШайбаС.8х1,4 | 48 | 48 | 12 | |||
| 13 | Шплинт х | Шплинт2,5х16 | 48 | 48 | 13 | |||
| 14 | Рычаг | 255.04.04.02.510 | 8 | 8 | 14 | |||
| 15 | Опора | 255.04.04.02.300 | 1 | 1 | 15 | |||
| 16 | Тяга | 255.04.04.02.700 | 8 | 8 | 16 | |||
| 17 | Палец | 225.44.03.02.005 | 8 | 8 | 17 | |||
| 18 | Вот | 255.04.04.02.002-03 | 1 | 1 | 18 | |||
| 19 | Шплинт х | Шплинт5х45 | 1 | 1 | 19 | |||
| 20 | Таблица | 225.44.03.02.011 | 1 | 1 | 20 | |||
| 21 | Таблица | 225.44.03.02.018 | 1 | 1 | 21 | |||
| 22 | Таблица | 225.44.03.02.016 | 1 | 1 | 22 | |||
| 23 | Таблица | 225.44.03.02.012 | 1 | 1 | 23 | |||
| 24 | Ручка | 225.44.03.02.006 | 8 | 8 | 24 | |||
| 25 | Рычаг | 258.18.02.01.600-01 | 1 | 1 | 25 | |||
| 26 | Рычаг | 258.18.02.01.600 | 2 | 2 | 26 | |||
| 27 | Тяга | 225.44.03.02.700 | 8 | 8 | 27 | |||
| 28 | Кольцо С25 | КольцоС25 | 4 | 4 | 28 | |||
| 29 | Рычаг | 258.18.02.01.500 | 2 | 2 | 29 | |||
| 30 | Рычаг | 258.18.02.01.500-01 | 1 | 1 | 30 | |||
| 31 | Таблица | 225.44.03.02.014 | 1 | 1 | 31 | |||
| 32 | Таблица | 225.44.03.02.015 | 1 | 1 | 32 | |||
| 33 | Таблица | 225.44.03.02.013 | 1 | 1 | 33 | |||
| 34 | Таблица | 225.44.03.02.009 | 1 | 1 | 34 | |||
| 35 | Шайба С. | ШайбаС.10 | 8 | 8 | 35 | |||
| 36 | Крышка | 255.04.04.02.001 | 1 | 1 | 36 | |||
| 37 | Фиксатор | 255.04.04.02.400 | 1 | 1 | 37 | |||
| 38 | Втулка | 225.44.03.02.003 | 4 | 4 | 38 | |||
| 39 | прокладка | 225.44.03.02.004 | 16 | 16 | 39 |
