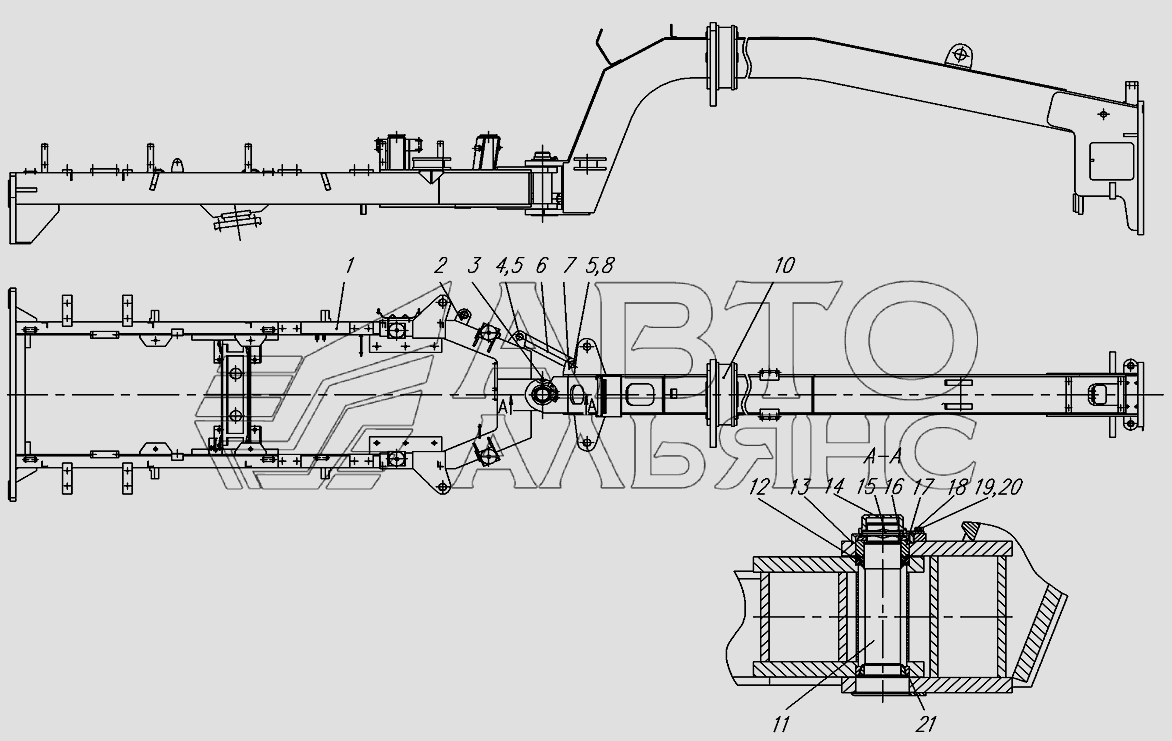

Рама-
100%
Название детали
Оборудование рамы подмоторной
Заводской номер
724.01.11.00.000-00
Количество на модель
1
№
1
Название детали
Опора
Заводской номер
257.01.05.00.000
Количество на модель
1
№
2
Название детали
Масленка
Заводской номер
4158740101
Количество на модель
2
№
3
Название детали
Вот
Заводской номер
0.804.1088-02
Количество на модель
1
№
4
Название детали
Защелка
Заводской номер
255.01.00.00.004
Количество на модель
2
№
5
Название детали
Тяга
Заводской номер
257.01.00.00.001
Количество на модель
1
№
6
Название детали
Кронштейн
Заводской номер
225.21.11.00.002
Количество на модель
1
№
7
Название детали
Вот
Заводской номер
240.01.00.00.003
Количество на модель
1
№
8
Название детали
Оборудование передней рамы
Заводской номер
723.01.02.00.000-01
Количество на модель
1
№
9
Название детали
Вот
Заводской номер
751.01.03.00.000
Количество на модель
1
№
10
Название детали
Подшипник GE-
Заводской номер
GE-80SX
Количество на модель
2
№
11
Название детали
КОЛЬЦО
Заводской номер
97040267
Количество на модель
1
№
12
Название детали
Крышка
Заводской номер
751.01.00.00.002
Количество на модель
1
№
13
Название детали
Штифт
Заводской номер
751.01.00.00.005
Количество на модель
1
№
14
Название детали
Орех
Заводской номер
751.01.00.00.004
Количество на модель
1
№
15
Название детали
Вкладыш
Заводской номер
751.01.00.00.003
Количество на модель
1
№
16
Название детали
Ригель
Заводской номер
751.01.00.00.006
Количество на модель
1
№
17
Название детали
Болт
Заводской номер
БолтМ12-6gх26.88.016
Количество на модель
2
№
18
Название детали
Шайба
Заводской номер
Шайба1265Г06
Количество на модель
2
№
19
Название детали
КОЛЬЦО
Заводской номер
Кольцо115-125-58-2-2
Количество на модель
2
№
20
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Оборудование рамы подмоторной | 724.01.11.00.000-00 | 1 | 1 | 1 | |||
| 2 | Опора | 257.01.05.00.000 | 1 | 1 | 2 | |||
| 3 | Масленка | 4158740101 | 2 | 2 | 3 | |||
| 4 | Вот | 0.804.1088-02 | 1 | 1 | 4 | |||
| 5 | Защелка | 255.01.00.00.004 | 2 | 2 | 5 | |||
| 6 | Тяга | 257.01.00.00.001 | 1 | 1 | 6 | |||
| 7 | Кронштейн | 225.21.11.00.002 | 1 | 1 | 7 | |||
| 8 | Вот | 240.01.00.00.003 | 1 | 1 | 8 | |||
| 9 | Оборудование передней рамы | 723.01.02.00.000-01 | 1 | 1 | 9 | |||
| 10 | Вот | 751.01.03.00.000 | 1 | 1 | 10 | |||
| 11 | Подшипник GE- | GE-80SX | 2 | 2 | 11 | |||
| 12 | КОЛЬЦО | 97040267 | 1 | 1 | 12 | |||
| 13 | Крышка | 751.01.00.00.002 | 1 | 1 | 13 | |||
| 14 | Штифт | 751.01.00.00.005 | 1 | 1 | 14 | |||
| 15 | Орех | 751.01.00.00.004 | 1 | 1 | 15 | |||
| 16 | Вкладыш | 751.01.00.00.003 | 1 | 1 | 16 | |||
| 17 | Ригель | 751.01.00.00.006 | 1 | 1 | 17 | |||
| 18 | Болт | БолтМ12-6gх26.88.016 | 2 | 2 | 18 | |||
| 19 | Шайба | Шайба1265Г06 | 2 | 2 | 19 | |||
| 20 | КОЛЬЦО | Кольцо115-125-58-2-2 | 2 | 2 | 20 |
