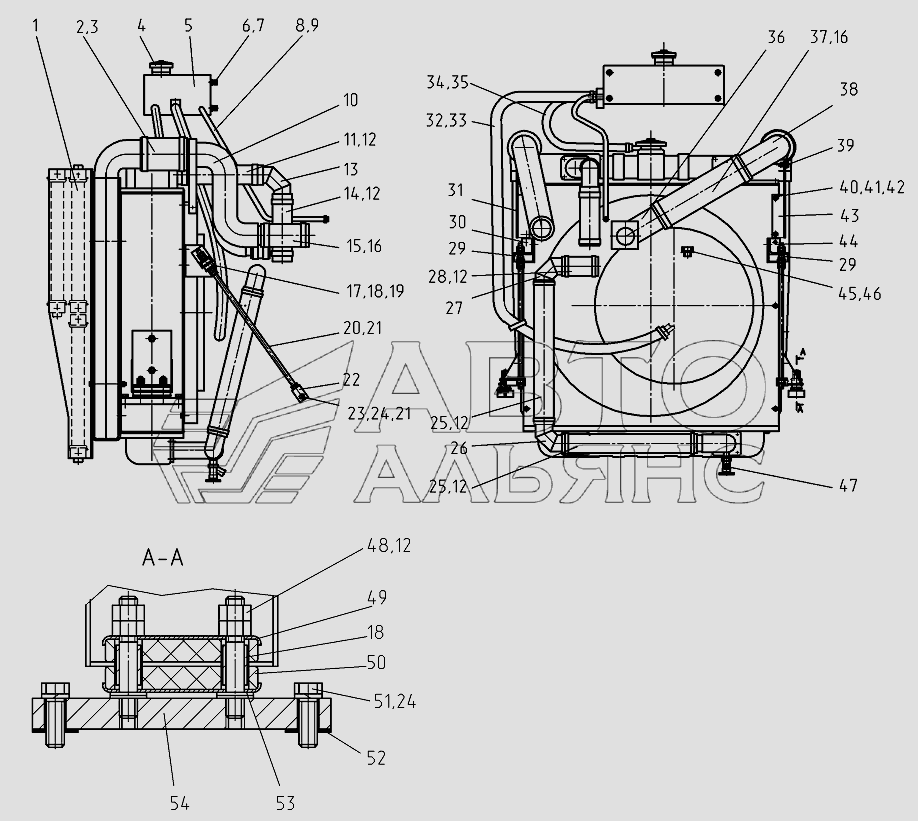

Система охлаждения
100%
Название детали
Блок радиаторов
Заводской номер
724.02.02.01.000
Количество на модель
1
№
1
Название детали
Рукав
Заводской номер
724.02.02.00.009
Количество на модель
2
№
2
Название детали
Хомут
Заводской номер
Хомут
Количество на модель
4
№
3
Название детали
Пробка
Заводской номер
А2101270-1
Количество на модель
1
№
4
Название детали
Бачок расширительный
Заводской номер
724.02.02.02.000
Количество на модель
1
№
5
Название детали
Болт Mx
Заводской номер
БолтМ8х16
Количество на модель
4
№
6
Название детали
Шайба Г
Заводской номер
Шайба8.65Г
Количество на модель
14
№
7
Название детали
Рукав
Заводской номер
724.02.02.00.006
Количество на модель
1
№
8
Название детали
Патрубок
Заводской номер
724.02.02.04.000
Количество на модель
1
№
10
Название детали
Рукав
Заводской номер
724.02.02.00.012
Количество на модель
1
№
11
Название детали
Патрубок
Заводской номер
724.02.02.06.000
Количество на модель
1
№
13
Название детали
Рукав
Заводской номер
724.02.02.00.011
Количество на модель
1
№
14
Название детали
Рукав
Заводской номер
724.02.02.00.015
Количество на модель
1
№
15
Название детали
прокладка
Заводской номер
225.02.00.00.001
Количество на модель
4
№
17
Название детали
Втулка
Заводской номер
225.02.00.00.002
Количество на модель
6
№
18
Название детали
Чашка
Заводской номер
225.02.00.00.003
Количество на модель
4
№
19
Название детали
Стяжка
Заводской номер
257.02.02.00.001
Количество на модель
2
№
20
Название детали
Орех М
Заводской номер
ГайкаМ12
Количество на модель
26
№
21
Название детали
Уголок
Заводской номер
257.02.02.00.009
Количество на модель
2
№
22
Название детали
Болт Mx
Заводской номер
БолтМ12х30
Количество на модель
4
№
23
Название детали
ShaybaG
Заводской номер
Шайба12.65Г
Количество на модель
4
№
24
Название детали
Рукав
Заводской номер
724.02.02.00.013
Количество на модель
2
№
25
Название детали
Патрубок
Заводской номер
724.02.02.00.300
Количество на модель
1
№
26
Название детали
Патрубок
Заводской номер
724.02.02.00.200
Количество на модель
1
№
27
Название детали
Рукав
Заводской номер
Рукав50-61
Количество на модель
1
№
28
Название детали
Уголок
Заводской номер
257.02.02.00.015
Количество на модель
2
№
29
Название детали
Кронштейн
Заводской номер
257.02.02.00.014
Количество на модель
1
№
30
Название детали
Кронштейн
Заводской номер
724.02.02.00.003
Количество на модель
1
№
31
Название детали
Рукав
Заводской номер
724.02.02.00.008
Количество на модель
1
№
32
Название детали
Рукав
Заводской номер
724.02.02.00.007
Количество на модель
1
№
34
Название детали
Хомут
Заводской номер
Хомут16-27
Количество на модель
2
№
35
Название детали
Патрубок
Заводской номер
724.02.02.07.000
Количество на модель
1
№
36
Название детали
Рукав
Заводской номер
724.02.02.00.017
Количество на модель
1
№
37
Название детали
Патрубок
Заводской номер
724.02.02.03.000
Количество на модель
1
№
38
Название детали
Хомут
Заводской номер
255.02.01.00.001
Количество на модель
2
№
39
Название детали
Болт
Заводской номер
БолтМ8х20
Количество на модель
10
№
40
Название детали
Орех М
Заводской номер
ГайкаМ8
Количество на модель
10
№
41
Название детали
Диск S.h
Заводской номер
ШайбаС.8х1,4
Количество на модель
4
№
42
Название детали
Кронштейн
Заводской номер
724.02.02.00.003-01
Количество на модель
1
№
43
Название детали
Кронштейн
Заводской номер
257.02.02.00.014-01
Количество на модель
1
№
44
Название детали
Переходник
Заводской номер
724.02.02.00.018
Количество на модель
1
№
45
Название детали
Прокладка 12М1
Заводской номер
ГОСТ23358-87
Количество на модель
1
№
46
Название детали
Кран сливной
Заводской номер
450254
Количество на модель
1
№
47
Название детали
Шпилька
Заводской номер
ШпилькаМ12х65
Количество на модель
4
№
48
Название детали
Накладка
Заводской номер
225.02.04.00.003
Количество на модель
4
№
49
Название детали
Подушка
Заводской номер
225.02.04.00.004
Количество на модель
4
№
50
Название детали
Болт
Заводской номер
БолтМ12-40
Количество на модель
4
№
51
Название детали
прокладка
Заводской номер
724.02.02.00.019
Количество на модель
12
№
52
Название детали
Шайба
Заводской номер
ШайбаС.12х2.02
Количество на модель
4
№
53
Название детали
Platik
Заводской номер
724.02.02.00.001
Количество на модель
2
№
54
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Блок радиаторов | 724.02.02.01.000 | 1 | 1 | 1 | |||
| 2 | Рукав | 724.02.02.00.009 | 2 | 2 | 2 | |||
| 3 | Хомут | Хомут | 4 | 4 | 3 | |||
| 4 | Пробка | А2101270-1 | 1 | 1 | 4 | |||
| 5 | Бачок расширительный | 724.02.02.02.000 | 1 | 1 | 5 | |||
| 6 | Болт Mx | БолтМ8х16 | 4 | 4 | 6 | |||
| 7 | Шайба Г | Шайба8.65Г | 14 | 14 | 7 | |||
| 8 | Рукав | 724.02.02.00.006 | 1 | 1 | 8 | |||
| 10 | Патрубок | 724.02.02.04.000 | 1 | 1 | 10 | |||
| 11 | Рукав | 724.02.02.00.012 | 1 | 1 | 11 | |||
| 13 | Патрубок | 724.02.02.06.000 | 1 | 1 | 13 | |||
| 14 | Рукав | 724.02.02.00.011 | 1 | 1 | 14 | |||
| 15 | Рукав | 724.02.02.00.015 | 1 | 1 | 15 | |||
| 17 | прокладка | 225.02.00.00.001 | 4 | 4 | 17 | |||
| 18 | Втулка | 225.02.00.00.002 | 6 | 6 | 18 | |||
| 19 | Чашка | 225.02.00.00.003 | 4 | 4 | 19 | |||
| 20 | Стяжка | 257.02.02.00.001 | 2 | 2 | 20 | |||
| 21 | Орех М | ГайкаМ12 | 26 | 26 | 21 | |||
| 22 | Уголок | 257.02.02.00.009 | 2 | 2 | 22 | |||
| 23 | Болт Mx | БолтМ12х30 | 4 | 4 | 23 | |||
| 24 | ShaybaG | Шайба12.65Г | 4 | 4 | 24 | |||
| 25 | Рукав | 724.02.02.00.013 | 2 | 2 | 25 | |||
| 26 | Патрубок | 724.02.02.00.300 | 1 | 1 | 26 | |||
| 27 | Патрубок | 724.02.02.00.200 | 1 | 1 | 27 | |||
| 28 | Рукав | Рукав50-61 | 1 | 1 | 28 | |||
| 29 | Уголок | 257.02.02.00.015 | 2 | 2 | 29 | |||
| 30 | Кронштейн | 257.02.02.00.014 | 1 | 1 | 30 | |||
| 31 | Кронштейн | 724.02.02.00.003 | 1 | 1 | 31 | |||
| 32 | Рукав | 724.02.02.00.008 | 1 | 1 | 32 | |||
| 34 | Рукав | 724.02.02.00.007 | 1 | 1 | 34 | |||
| 35 | Хомут | Хомут16-27 | 2 | 2 | 35 | |||
| 36 | Патрубок | 724.02.02.07.000 | 1 | 1 | 36 | |||
| 37 | Рукав | 724.02.02.00.017 | 1 | 1 | 37 | |||
| 38 | Патрубок | 724.02.02.03.000 | 1 | 1 | 38 | |||
| 39 | Хомут | 255.02.01.00.001 | 2 | 2 | 39 | |||
| 40 | Болт | БолтМ8х20 | 10 | 10 | 40 | |||
| 41 | Орех М | ГайкаМ8 | 10 | 10 | 41 | |||
| 42 | Диск S.h | ШайбаС.8х1,4 | 4 | 4 | 42 | |||
| 43 | Кронштейн | 724.02.02.00.003-01 | 1 | 1 | 43 | |||
| 44 | Кронштейн | 257.02.02.00.014-01 | 1 | 1 | 44 | |||
| 45 | Переходник | 724.02.02.00.018 | 1 | 1 | 45 | |||
| 46 | Прокладка 12М1 | ГОСТ23358-87 | 1 | 1 | 46 | |||
| 47 | Кран сливной | 450254 | 1 | 1 | 47 | |||
| 48 | Шпилька | ШпилькаМ12х65 | 4 | 4 | 48 | |||
| 49 | Накладка | 225.02.04.00.003 | 4 | 4 | 49 | |||
| 50 | Подушка | 225.02.04.00.004 | 4 | 4 | 50 | |||
| 51 | Болт | БолтМ12-40 | 4 | 4 | 51 | |||
| 52 | прокладка | 724.02.02.00.019 | 12 | 12 | 52 | |||
| 53 | Шайба | ШайбаС.12х2.02 | 4 | 4 | 53 | |||
| 54 | Platik | 724.02.02.00.001 | 2 | 2 | 54 |
