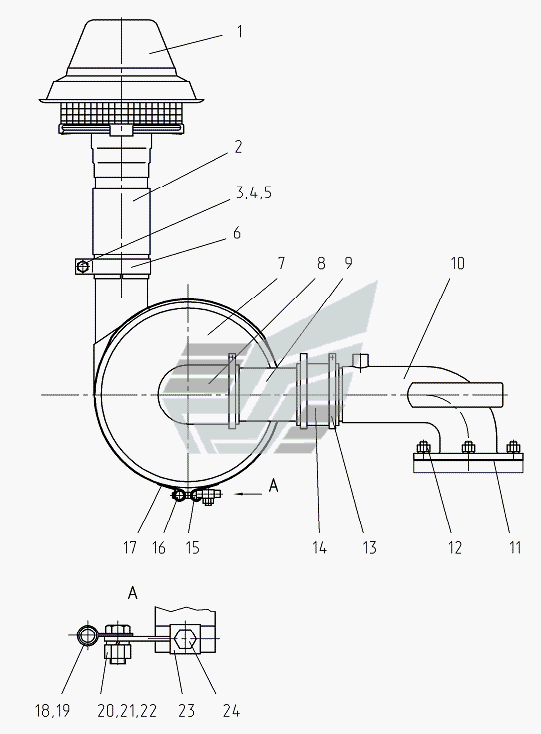

Установка воздухоочистителя
100%
Название детали
Моноциклон
Заводской номер
А53.21.000-02
Количество на модель
1
№
1
Название детали
Труба
Заводской номер
286.02.03.00.001
Количество на модель
1
№
2
Название детали
Болт
Заводской номер
Болт М12х40
Количество на модель
1
№
3
Название детали
Орех М
Заводской номер
Гайка М12
Количество на модель
1
№
4
Название детали
Шайба Г
Заводской номер
Шайба 12.65Г
Количество на модель
5
№
5
Название детали
Хомут
Заводской номер
286.02.03.00.002
Количество на модель
1
№
6
Название детали
Воздухоочиститель-
Заводской номер
260-110.90015
Количество на модель
1
№
7
Название детали
Патрубок- - А
Заводской номер
260-110.9009-А
Количество на модель
1
№
8
Название детали
Труба
Заводской номер
237.02.04.00.004
Количество на модель
1
№
9
Название детали
Патрубок
Заводской номер
237.02.04.00.001
Количество на модель
1
№
10
Название детали
прокладка
Заводской номер
237.02.04.00.008
Количество на модель
1
№
11
Название детали
Гайка Mx
Заводской номер
Гайка М12х1,25
Количество на модель
4
№
12
Название детали
Рукав х L=
Заводской номер
237.02.04.00.007
Количество на модель
1
№
13
Название детали
Хомут стяжной
Заводской номер
ХС-101.019
Количество на модель
4
№
14
Название детали
Вот
Заводской номер
286.02.03.00.005
Количество на модель
2
№
15
Название детали
Вот
Заводской номер
286.02.03.00.006
Количество на модель
2
№
16
Название детали
Лента стяжная
Заводской номер
286.02.03.00.004
Количество на модель
2
№
17
Название детали
Хомут
Заводской номер
О.884 2001
Количество на модель
1
№
18
Название детали
Втулка
Заводской номер
200.08.00.11.002
Количество на модель
1
№
19
Название детали
Болт Mx
Заводской номер
Болт М10х20
Количество на модель
1
№
20
Название детали
Орех М
Заводской номер
Гайка М10
Количество на модель
1
№
21
Название детали
Шайба Г
Заводской номер
Шайба 10.65Г
Количество на модель
1
№
22
Название детали
Переходник
Заводской номер
237.02.04.00.010
Количество на модель
1
№
23
Название детали
Болт М10х50
Заводской номер
Болт М10х50
Количество на модель
2
№
24
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Моноциклон | А53.21.000-02 | 1 | 1 | 1 | |||
| 2 | Труба | 286.02.03.00.001 | 1 | 1 | 2 | |||
| 3 | Болт | Болт М12х40 | 1 | 1 | 3 | |||
| 4 | Орех М | Гайка М12 | 1 | 1 | 4 | |||
| 5 | Шайба Г | Шайба 12.65Г | 5 | 5 | 5 | |||
| 6 | Хомут | 286.02.03.00.002 | 1 | 1 | 6 | |||
| 7 | Воздухоочиститель- | 260-110.90015 | 1 | 1 | 7 | |||
| 8 | Патрубок- - А | 260-110.9009-А | 1 | 1 | 8 | |||
| 9 | Труба | 237.02.04.00.004 | 1 | 1 | 9 | |||
| 10 | Патрубок | 237.02.04.00.001 | 1 | 1 | 10 | |||
| 11 | прокладка | 237.02.04.00.008 | 1 | 1 | 11 | |||
| 12 | Гайка Mx | Гайка М12х1,25 | 4 | 4 | 12 | |||
| 13 | Рукав х L= | 237.02.04.00.007 | 1 | 1 | 13 | |||
| 14 | Хомут стяжной | ХС-101.019 | 4 | 4 | 14 | |||
| 15 | Вот | 286.02.03.00.005 | 2 | 2 | 15 | |||
| 16 | Вот | 286.02.03.00.006 | 2 | 2 | 16 | |||
| 17 | Лента стяжная | 286.02.03.00.004 | 2 | 2 | 17 | |||
| 18 | Хомут | О.884 2001 | 1 | 1 | 18 | |||
| 19 | Втулка | 200.08.00.11.002 | 1 | 1 | 19 | |||
| 20 | Болт Mx | Болт М10х20 | 1 | 1 | 20 | |||
| 21 | Орех М | Гайка М10 | 1 | 1 | 21 | |||
| 22 | Шайба Г | Шайба 10.65Г | 1 | 1 | 22 | |||
| 23 | Переходник | 237.02.04.00.010 | 1 | 1 | 23 | |||
| 24 | Болт М10х50 | Болт М10х50 | 2 | 2 | 24 |
