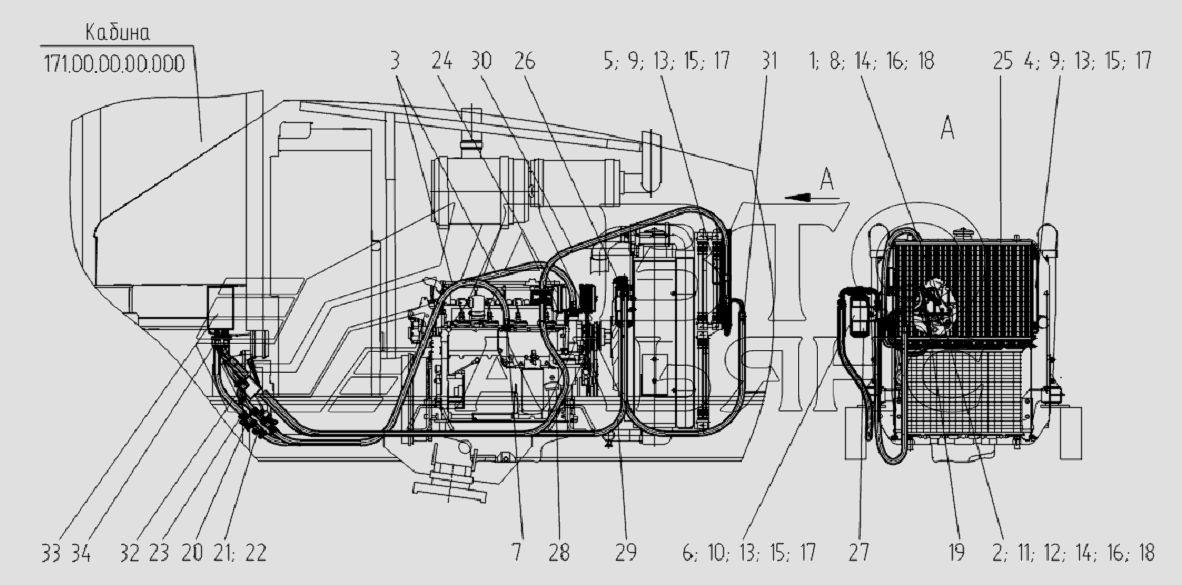

Установка системы климатической
100%
Название детали
Кабина
Заводской номер
171.00.00.00.000
Количество на модель
№
Название детали
Кронштейн
Заводской номер
144.08.01.00.000
Количество на модель
1
№
1
Название детали
Флажок
Заводской номер
144.01.00.00.002
Количество на модель
1
№
2
Название детали
Рукав
Заводской номер
250.41.00.00.007
Количество на модель
2
№
3
Название детали
Кронштейн
Заводской номер
730.31.00.00.001
Количество на модель
1
№
4
Название детали
Кронштейн
Заводской номер
730.31.00.00.002
Количество на модель
1
№
5
Название детали
Кронштейн
Заводской номер
730.31.00.00.003
Количество на модель
1
№
6
Название детали
Ниппель
Заводской номер
753.31.00.00.010
Количество на модель
2
№
7
Название детали
Болт M- x
Заводской номер
БолтМ10-8gх130.88.029
Количество на модель
1
№
8
Название детали
Болт
Заводской номер
БолтМ8-6gх20.58.016
Количество на модель
3
№
9
Название детали
Болт
Заводской номер
БолтМ8-6gх30.58.016
Количество на модель
1
№
10
Название детали
Болт
Заводской номер
БолтМ10-6gх25.58.016
Количество на модель
4
№
11
Название детали
Болт
Заводской номер
БолтМ10-6gх40.58.016
Количество на модель
1
№
12
Название детали
Гайка- Н.
Заводской номер
ГайкаМ8-6Н.6.016
Количество на модель
4
№
13
Название детали
Гайка- Н.
Заводской номер
ГайкаМ10-6Н.6.016
Количество на модель
2
№
14
Название детали
Диск.G.
Заводской номер
Шайба8.65Г.016
Количество на модель
4
№
15
Название детали
Шайба
Заводской номер
Шайба10.65Г.016
Количество на модель
1
№
16
Название детали
Шайба С.8.02.Ст3сп.06
Заводской номер
ШайбаС.8.02.Ст3сп.06
Количество на модель
7
№
17
Название детали
Шайба С.10.02.Ст3сп.06
Заводской номер
ШайбаС.10.02.Ст3сп.06
Количество на модель
4
№
18
Название детали
Ремень AVX 10x825
Заводской номер
AVX10x825
Количество на модель
1
№
19
Название детали
Кран шаровый VALTEC BT00000012
Заводской номер
VALTECBT00000012
Количество на модель
2
№
20
Название детали
Кран шаровый VALTEC BTM0012
Заводской номер
VALTECBTM0012
Количество на модель
2
№
21
Название детали
Штуцер VALTEC FM
Заводской номер
VALTECФМ00151216
Количество на модель
4
№
22
Название детали
Хомут червячный «NORMA»
Заводской номер
NORMA16-27
Количество на модель
8
№
23
Название детали
Компрессор
Заводской номер
Компрессор
Количество на модель
1
№
24
Название детали
Конденсатор в сборе
Заводской номер
Конденсатор
Количество на модель
1
№
25
Название детали
Датчик
Заводской номер
Датчик
Количество на модель
1
№
26
Название детали
Ресивер
Заводской номер
Ресивер
Количество на модель
1
№
27
Название детали
Испаритель
Заводской номер
Испаритель
Количество на модель
1
№
28
Название детали
Кран
Заводской номер
Кран
Количество на модель
1
№
32
Название детали
Вентиль
Заводской номер
Вентиль
Количество на модель
1
№
34
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Кабина | 171.00.00.00.000 | |||||||
| 1 | Кронштейн | 144.08.01.00.000 | 1 | 1 | 1 | |||
| 2 | Флажок | 144.01.00.00.002 | 1 | 1 | 2 | |||
| 3 | Рукав | 250.41.00.00.007 | 2 | 2 | 3 | |||
| 4 | Кронштейн | 730.31.00.00.001 | 1 | 1 | 4 | |||
| 5 | Кронштейн | 730.31.00.00.002 | 1 | 1 | 5 | |||
| 6 | Кронштейн | 730.31.00.00.003 | 1 | 1 | 6 | |||
| 7 | Ниппель | 753.31.00.00.010 | 2 | 2 | 7 | |||
| 8 | Болт M- x | БолтМ10-8gх130.88.029 | 1 | 1 | 8 | |||
| 9 | Болт | БолтМ8-6gх20.58.016 | 3 | 3 | 9 | |||
| 10 | Болт | БолтМ8-6gх30.58.016 | 1 | 1 | 10 | |||
| 11 | Болт | БолтМ10-6gх25.58.016 | 4 | 4 | 11 | |||
| 12 | Болт | БолтМ10-6gх40.58.016 | 1 | 1 | 12 | |||
| 13 | Гайка- Н. | ГайкаМ8-6Н.6.016 | 4 | 4 | 13 | |||
| 14 | Гайка- Н. | ГайкаМ10-6Н.6.016 | 2 | 2 | 14 | |||
| 15 | Диск.G. | Шайба8.65Г.016 | 4 | 4 | 15 | |||
| 16 | Шайба | Шайба10.65Г.016 | 1 | 1 | 16 | |||
| 17 | Шайба С.8.02.Ст3сп.06 | ШайбаС.8.02.Ст3сп.06 | 7 | 7 | 17 | |||
| 18 | Шайба С.10.02.Ст3сп.06 | ШайбаС.10.02.Ст3сп.06 | 4 | 4 | 18 | |||
| 19 | Ремень AVX 10x825 | AVX10x825 | 1 | 1 | 19 | |||
| 20 | Кран шаровый VALTEC BT00000012 | VALTECBT00000012 | 2 | 2 | 20 | |||
| 21 | Кран шаровый VALTEC BTM0012 | VALTECBTM0012 | 2 | 2 | 21 | |||
| 22 | Штуцер VALTEC FM | VALTECФМ00151216 | 4 | 4 | 22 | |||
| 23 | Хомут червячный «NORMA» | NORMA16-27 | 8 | 8 | 23 | |||
| 24 | Компрессор | Компрессор | 1 | 1 | 24 | |||
| 25 | Конденсатор в сборе | Конденсатор | 1 | 1 | 25 | |||
| 26 | Датчик | Датчик | 1 | 1 | 26 | |||
| 27 | Ресивер | Ресивер | 1 | 1 | 27 | |||
| 28 | Испаритель | Испаритель | 1 | 1 | 28 | |||
| 32 | Кран | Кран | 1 | 1 | 32 | |||
| 34 | Вентиль | Вентиль | 1 | 1 | 34 |
