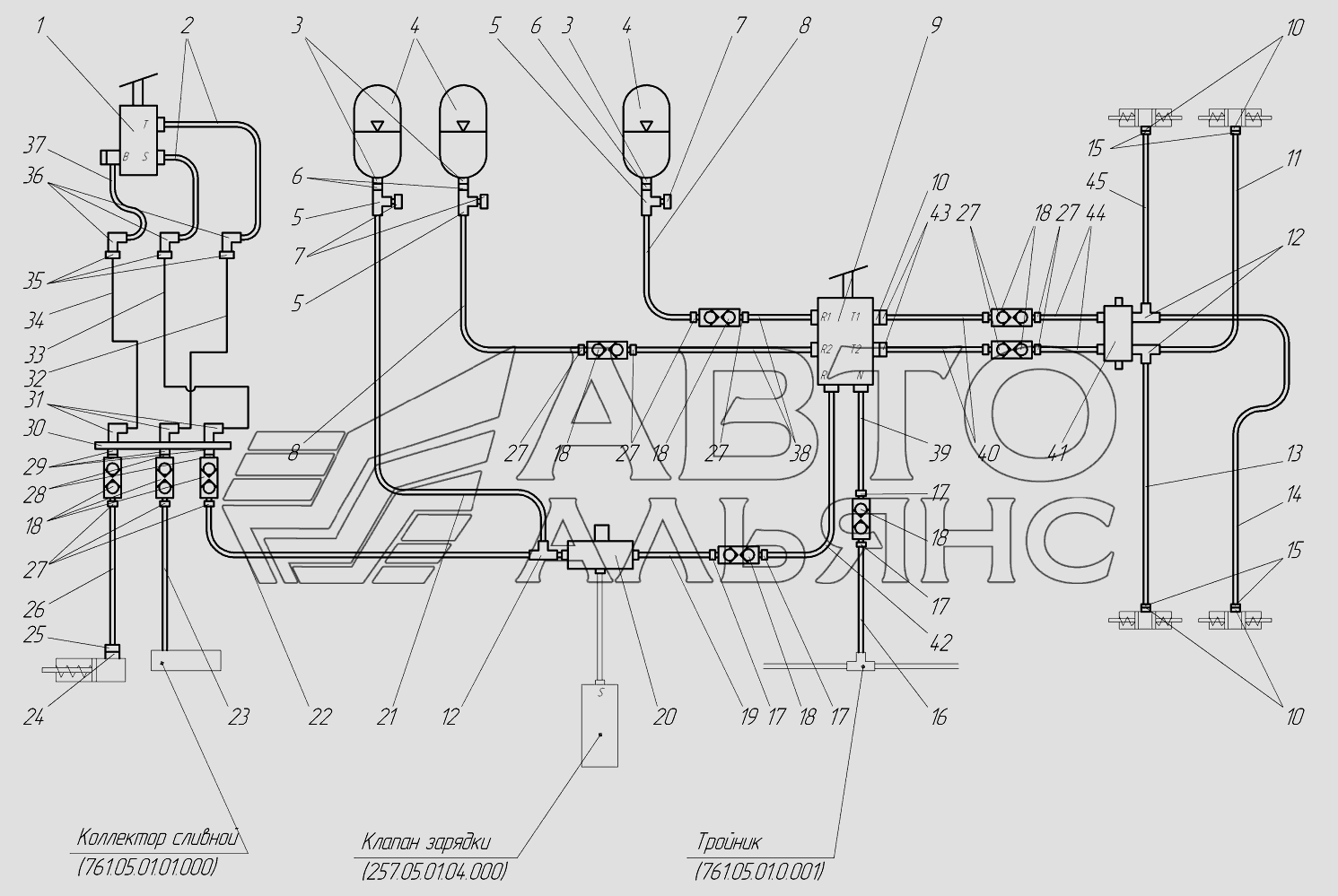

Гидросистема тормозов
100%
Название детали
Коллектор сливной
Заводской номер
761.05.01.01.000
Количество на модель
№
Название детали
Тройник
Заводской номер
761.05.01.0.001
Количество на модель
№
Название детали
Установка клапана зарядки
Заводской номер
257.05.01.04.000
Количество на модель
№
Название детали
Клапан стояночного тормоза
Заводской номер
730.11.03.00.000
Количество на модель
1
№
1
Название детали
РВД
Заводской номер
РВД8.35.550.М16х1,5.0/90
Количество на модель
2
№
2
Название детали
Кольцо
Заводской номер
024-028-25
Количество на модель
3
№
3
Название детали
Пневмогидроаккумулятор
Заводской номер
АРХ-1/320
Количество на модель
3
№
4
Название детали
Тройник
Заводской номер
257.11.05.00.000
Количество на модель
3
№
5
Название детали
Штуцер
Заводской номер
752.11.00.00.001
Количество на модель
3
№
6
Название детали
Измерительная муфта
Заводской номер
SMК-20G1/4-PC
Количество на модель
3
№
7
Название детали
РВД
Заводской номер
РВД8.35.2200.М16х1,5
Количество на модель
2
№
8
Название детали
Педаль тормоза
Заводской номер
730.11.01.00.000
Количество на модель
1
№
9
Название детали
прокладка
Заводской номер
14М3
Количество на модель
8
№
10
Название детали
РВД
Заводской номер
РВД8.35.3300.М16х1,5.0/45
Количество на модель
1
№
11
Название детали
Адаптер
Заводской номер
TN121-10L
Количество на модель
3
№
12
Название детали
РВД
Заводской номер
РВД8.35.2700.М16х1,5.0/45
Количество на модель
1
№
13
Название детали
РВД
Заводской номер
РВД8.35.2850.М16х1,5.0/45
Количество на модель
1
№
14
Название детали
Штуцер
Заводской номер
257.11.00.00.008
Количество на модель
4
№
15
Название детали
РВД
Заводской номер
РВД
Количество на модель
1
№
16
Название детали
Адаптер TN92GG-
Заводской номер
TN92GG-12LR1/4
Количество на модель
4
№
17
Название детали
Муфта быстроразъемная AM10- – AF10-
Заводской номер
AM10-04–AF10-04
Количество на модель
9
№
18
Название детали
РВД
Заводской номер
РВД10.33.2050.М18х1,5
Количество на модель
1
№
19
Название детали
Коллектор
Заводской номер
730.11.02.00.000
Количество на модель
1
№
20
Название детали
РВД
Заводской номер
РВД8.35.600.М16х1,5
Количество на модель
1
№
21
Название детали
РВД
Заводской номер
РВД8.35.1100.М16х1,5
Количество на модель
1
№
22
Название детали
РВД
Заводской номер
РВД8.35.1000.М16х1,5.0/90
Количество на модель
1
№
23
Название детали
прокладка
Заводской номер
10М3
Количество на модель
1
№
24
Название детали
Штуцер
Заводской номер
257.11.00.00.009
Количество на модель
1
№
25
Название детали
РВД
Заводской номер
РВД8.35.1450.М16х1,5.0/90
Количество на модель
1
№
26
Название детали
Адаптер
Заводской номер
TN92GG-10LR
Количество на модель
11
№
27
Название детали
Прокладка
Заводской номер
G1/4М3
Количество на модель
3
№
28
Название детали
Штуцер
Заводской номер
730.11.00.00.006
Количество на модель
3
№
29
Название детали
Кронштейн
Заводской номер
730.11.09.00.000
Количество на модель
1
№
30
Название детали
Угольник
Заводской номер
730.11.00.00.003
Количество на модель
3
№
31
Название детали
Трубопровод
Заводской номер
730.11.04.00.000-02
Количество на модель
1
№
32
Название детали
Трубопровод
Заводской номер
730.11.04.00.000-01
Количество на модель
1
№
33
Название детали
Трубопровод
Заводской номер
730.11.04.00.000-00
Количество на модель
1
№
34
Название детали
Гайках,
Заводской номер
ГайкаМ16х1,5-22
Количество на модель
3
№
35
Название детали
Угольник
Заводской номер
730.11.00.00.002
Количество на модель
3
№
36
Название детали
РВД
Заводской номер
РВД8.35.350.М16х1,5.0/90
Количество на модель
1
№
37
Название детали
РВД
Заводской номер
РВД8.35.750.М16х1,5.0/90
Количество на модель
1
№
38
Название детали
Крышка
Заводской номер
257.05.03.00.004
Количество на модель
1
№
39
Название детали
РВД
Заводской номер
РВД8.35.750.М16х1,5
Количество на модель
2
№
40
Название детали
Установка выключателя
Заводской номер
730.11.06.00.000
Количество на модель
1
№
41
Название детали
РВД
Заводской номер
РВД10.33.450.М18х1,5.0/90
Количество на модель
1
№
42
Название детали
Болт полый
Заводской номер
730.11.00.00.001
Количество на модель
2
№
43
Название детали
РВД
Заводской номер
РВД8.35.800.М16х1,5
Количество на модель
2
№
44
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Коллектор сливной | 761.05.01.01.000 | |||||||
| Тройник | 761.05.01.0.001 | |||||||
| Установка клапана зарядки | 257.05.01.04.000 | |||||||
| 1 | Клапан стояночного тормоза | 730.11.03.00.000 | 1 | 1 | 1 | |||
| 2 | РВД | РВД8.35.550.М16х1,5.0/90 | 2 | 2 | 2 | |||
| 3 | Кольцо | 024-028-25 | 3 | 3 | 3 | |||
| 4 | Пневмогидроаккумулятор | АРХ-1/320 | 3 | 3 | 4 | |||
| 5 | Тройник | 257.11.05.00.000 | 3 | 3 | 5 | |||
| 6 | Штуцер | 752.11.00.00.001 | 3 | 3 | 6 | |||
| 7 | Измерительная муфта | SMК-20G1/4-PC | 3 | 3 | 7 | |||
| 8 | РВД | РВД8.35.2200.М16х1,5 | 2 | 2 | 8 | |||
| 9 | Педаль тормоза | 730.11.01.00.000 | 1 | 1 | 9 | |||
| 10 | прокладка | 14М3 | 8 | 8 | 10 | |||
| 11 | РВД | РВД8.35.3300.М16х1,5.0/45 | 1 | 1 | 11 | |||
| 12 | Адаптер | TN121-10L | 3 | 3 | 12 | |||
| 13 | РВД | РВД8.35.2700.М16х1,5.0/45 | 1 | 1 | 13 | |||
| 14 | РВД | РВД8.35.2850.М16х1,5.0/45 | 1 | 1 | 14 | |||
| 15 | Штуцер | 257.11.00.00.008 | 4 | 4 | 15 | |||
| 16 | РВД | РВД | 1 | 1 | 16 | |||
| 17 | Адаптер TN92GG- | TN92GG-12LR1/4 | 4 | 4 | 17 | |||
| 18 | Муфта быстроразъемная AM10- – AF10- | AM10-04–AF10-04 | 9 | 9 | 18 | |||
| 19 | РВД | РВД10.33.2050.М18х1,5 | 1 | 1 | 19 | |||
| 20 | Коллектор | 730.11.02.00.000 | 1 | 1 | 20 | |||
| 21 | РВД | РВД8.35.600.М16х1,5 | 1 | 1 | 21 | |||
| 22 | РВД | РВД8.35.1100.М16х1,5 | 1 | 1 | 22 | |||
| 23 | РВД | РВД8.35.1000.М16х1,5.0/90 | 1 | 1 | 23 | |||
| 24 | прокладка | 10М3 | 1 | 1 | 24 | |||
| 25 | Штуцер | 257.11.00.00.009 | 1 | 1 | 25 | |||
| 26 | РВД | РВД8.35.1450.М16х1,5.0/90 | 1 | 1 | 26 | |||
| 27 | Адаптер | TN92GG-10LR | 11 | 11 | 27 | |||
| 28 | Прокладка | G1/4М3 | 3 | 3 | 28 | |||
| 29 | Штуцер | 730.11.00.00.006 | 3 | 3 | 29 | |||
| 30 | Кронштейн | 730.11.09.00.000 | 1 | 1 | 30 | |||
| 31 | Угольник | 730.11.00.00.003 | 3 | 3 | 31 | |||
| 32 | Трубопровод | 730.11.04.00.000-02 | 1 | 1 | 32 | |||
| 33 | Трубопровод | 730.11.04.00.000-01 | 1 | 1 | 33 | |||
| 34 | Трубопровод | 730.11.04.00.000-00 | 1 | 1 | 34 | |||
| 35 | Гайках, | ГайкаМ16х1,5-22 | 3 | 3 | 35 | |||
| 36 | Угольник | 730.11.00.00.002 | 3 | 3 | 36 | |||
| 37 | РВД | РВД8.35.350.М16х1,5.0/90 | 1 | 1 | 37 | |||
| 38 | РВД | РВД8.35.750.М16х1,5.0/90 | 1 | 1 | 38 | |||
| 39 | Крышка | 257.05.03.00.004 | 1 | 1 | 39 | |||
| 40 | РВД | РВД8.35.750.М16х1,5 | 2 | 2 | 40 | |||
| 41 | Установка выключателя | 730.11.06.00.000 | 1 | 1 | 41 | |||
| 42 | РВД | РВД10.33.450.М18х1,5.0/90 | 1 | 1 | 42 | |||
| 43 | Болт полый | 730.11.00.00.001 | 2 | 2 | 43 | |||
| 44 | РВД | РВД8.35.800.М16х1,5 | 2 | 2 | 44 |
