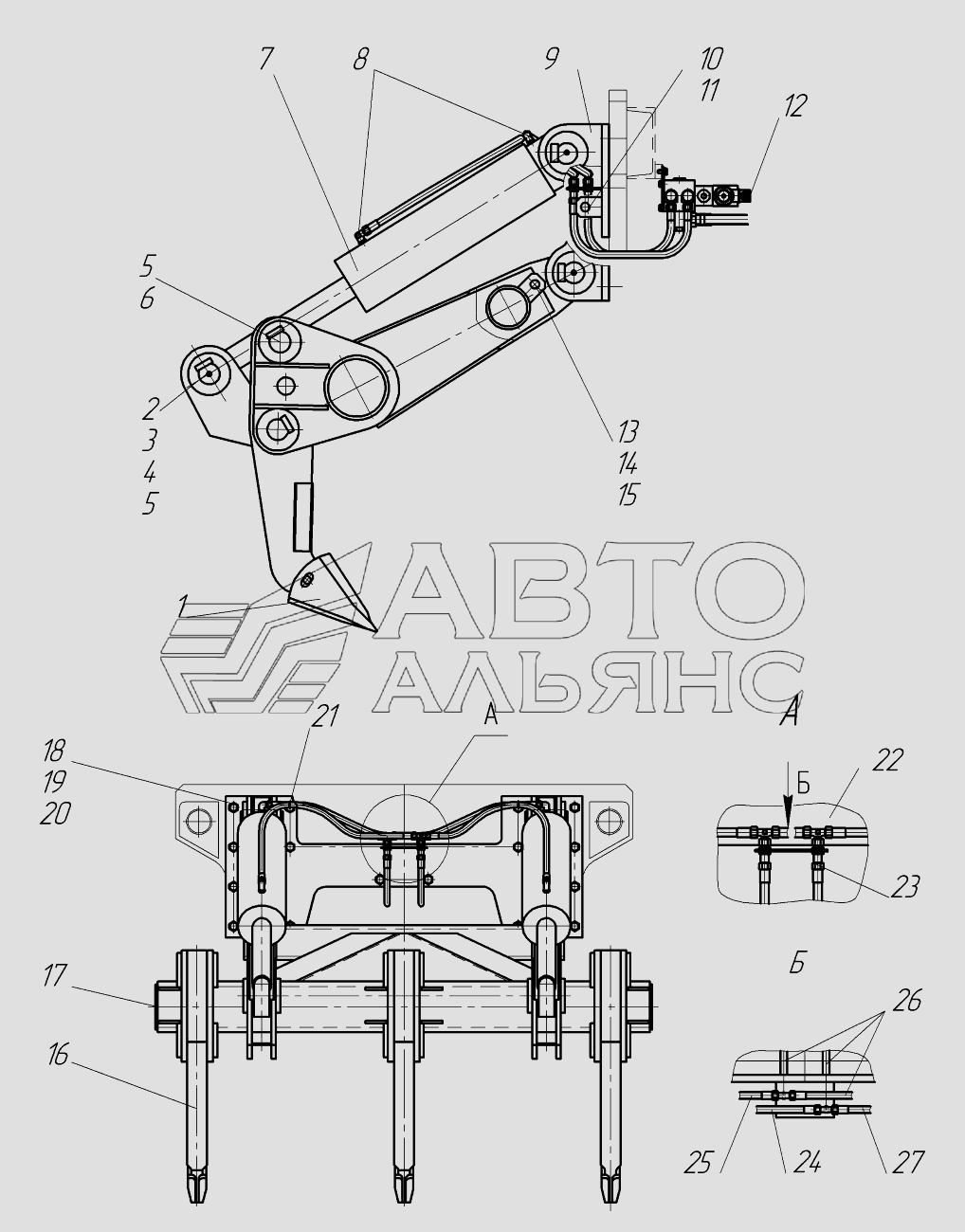

Установка рыхлителя-
100%
Название детали
Наконечник
Заводской номер
225.19.06.00.007
Количество на модель
3
№
1
Название детали
Вот
Заводской номер
255.19.00.00.001
Количество на модель
6
№
2
Название детали
КОЛЬЦО
Заводской номер
255.21.00.00.003
Количество на модель
8
№
3
Название детали
Шплинт 10х100
Заводской номер
Шплинт 10х100
Количество на модель
12
№
4
Название детали
Масляная ткань C
Заводской номер
Масленка 1.3 Ц6
Количество на модель
6
№
5
Название детали
Палец
Заводской номер
255.19.00.00.002
Количество на модель
6
№
6
Название детали
Гидроцилиндр
Заводской номер
402.09.05.00.000УХЛ1
Количество на модель
2
№
7
Название детали
Угольник
Заводской номер
724.05.00.00.002
Количество на модель
4
№
8
Название детали
Опора
Заводской номер
159.19.01.00.000
Количество на модель
1
№
9
Название детали
Проушина
Заводской номер
159.19.00.00.003
Количество на модель
2
№
10
Название детали
Стяжка
Заводской номер
159.19.00.00.005
Количество на модель
4
№
11
Название детали
Гидросистема рыхлителя
Заводской номер
159.05.00.00.000-02
Количество на модель
1
№
12
Название детали
Вот
Заводской номер
159.19.00.00.004
Количество на модель
4
№
13
Название детали
Защелка
Заводской номер
200.01.00.00.035
Количество на модель
4
№
14
Название детали
Шайба С.
Заводской номер
Шайба С.24
Количество на модель
4
№
15
Название детали
Зуб
Заводской номер
255.19.03.10.000
Количество на модель
3
№
16
Название детали
Рама
Заводской номер
255.19.01.00.000
Количество на модель
1
№
17
Название детали
Болт
Заводской номер
Болт М24х90
Количество на модель
8
№
18
Название детали
Орех М
Заводской номер
ГайкаМ24
Количество на модель
8
№
19
Название детали
Шайба 24 65Г
Заводской номер
Шайба 24 65Г
Количество на модель
18
№
20
Название детали
Хомут
Заводской номер
Хомут
Количество на модель
4
№
21
Название детали
Адаптер TN120-
Заводской номер
TN120-12L
Количество на модель
2
№
22
Название детали
Адаптер TN102-
Заводской номер
TN102-12L
Количество на модель
2
№
23
Название детали
РВД
Заводской номер
РВД10.33.1150М18х1,5
Количество на модель
1
№
24
Название детали
РВД
Заводской номер
РВД10.33.550М18х1,5
Количество на модель
1
№
25
Название детали
РВД
Заводской номер
РВД10.33.650М18х1,5
Количество на модель
3
№
26
Название детали
РВД
Заводской номер
РВД10.33.1050М18х1,5
Количество на модель
1
№
27
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Наконечник | 225.19.06.00.007 | 3 | 3 | 1 | |||
| 2 | Вот | 255.19.00.00.001 | 6 | 6 | 2 | |||
| 3 | КОЛЬЦО | 255.21.00.00.003 | 8 | 8 | 3 | |||
| 4 | Шплинт 10х100 | Шплинт 10х100 | 12 | 12 | 4 | |||
| 5 | Масляная ткань C | Масленка 1.3 Ц6 | 6 | 6 | 5 | |||
| 6 | Палец | 255.19.00.00.002 | 6 | 6 | 6 | |||
| 7 | Гидроцилиндр | 402.09.05.00.000УХЛ1 | 2 | 2 | 7 | |||
| 8 | Угольник | 724.05.00.00.002 | 4 | 4 | 8 | |||
| 9 | Опора | 159.19.01.00.000 | 1 | 1 | 9 | |||
| 10 | Проушина | 159.19.00.00.003 | 2 | 2 | 10 | |||
| 11 | Стяжка | 159.19.00.00.005 | 4 | 4 | 11 | |||
| 12 | Гидросистема рыхлителя | 159.05.00.00.000-02 | 1 | 1 | 12 | |||
| 13 | Вот | 159.19.00.00.004 | 4 | 4 | 13 | |||
| 14 | Защелка | 200.01.00.00.035 | 4 | 4 | 14 | |||
| 15 | Шайба С. | Шайба С.24 | 4 | 4 | 15 | |||
| 16 | Зуб | 255.19.03.10.000 | 3 | 3 | 16 | |||
| 17 | Рама | 255.19.01.00.000 | 1 | 1 | 17 | |||
| 18 | Болт | Болт М24х90 | 8 | 8 | 18 | |||
| 19 | Орех М | ГайкаМ24 | 8 | 8 | 19 | |||
| 20 | Шайба 24 65Г | Шайба 24 65Г | 18 | 18 | 20 | |||
| 21 | Хомут | Хомут | 4 | 4 | 21 | |||
| 22 | Адаптер TN120- | TN120-12L | 2 | 2 | 22 | |||
| 23 | Адаптер TN102- | TN102-12L | 2 | 2 | 23 | |||
| 24 | РВД | РВД10.33.1150М18х1,5 | 1 | 1 | 24 | |||
| 25 | РВД | РВД10.33.550М18х1,5 | 1 | 1 | 25 | |||
| 26 | РВД | РВД10.33.650М18х1,5 | 3 | 3 | 26 | |||
| 27 | РВД | РВД10.33.1050М18х1,5 | 1 | 1 | 27 |
