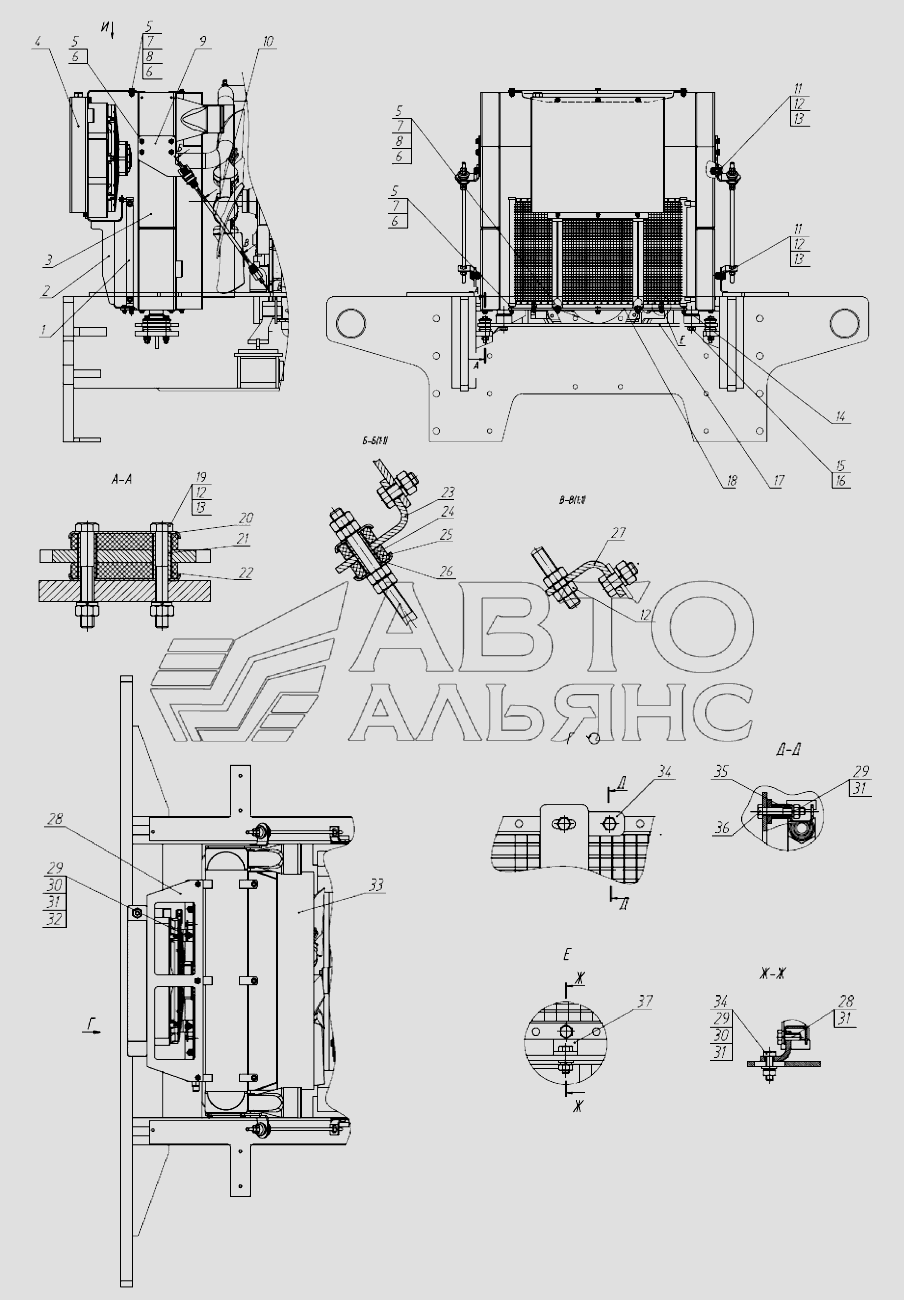

Установка радиатора
100%
Название детали
Конденсатор MFC хх мм SE-
Заводской номер
SE-1.04.01.078
Количество на модель
1
№
1
Название детали
Кронштейн
Заводской номер
770.22.02.01.100
Количество на модель
2
№
2
Название детали
Теплообменник SCM INT БРЯНСКИЙ CUMMINS C260 FR
Заводской номер
C260FR4815710001
Количество на модель
1
№
3
Название детали
Теплообменник HPV18 ( )
Заводской номер
HPV18(2.V18.24.3.01)
Количество на модель
1
№
4
Название детали
Болт
Заводской номер
БолтМ8х25
Количество на модель
7
№
5
Название детали
Шайба С.
Заводской номер
ШайбаС.8
Количество на модель
15
№
6
Название детали
Орех М
Заводской номер
ГайкаМ8
Количество на модель
7
№
7
Название детали
Кронштейн
Заводской номер
770.22.02.01.005
Количество на модель
2
№
9
Название детали
Стяжка
Заводской номер
257.02.02.00.001-03
Количество на модель
2
№
10
Название детали
Болт Mx
Заводской номер
БолтМ12х30
Количество на модель
4
№
11
Название детали
Орех М
Заводской номер
ГайкаМ12-70
Количество на модель
16
№
12
Название детали
Шайба Г
Заводской номер
Шайба1265Г
Количество на модель
8
№
13
Название детали
Шайба
Заводской номер
770.22.02.01.009
Количество на модель
8
№
14
Название детали
Болт x
Заводской номер
Болт16х60
Количество на модель
2
№
15
Название детали
Шайба Г
Заводской номер
Шайба1665Г
Количество на модель
2
№
16
Название детали
Основание
Заводской номер
770.22.02.01.200
Количество на модель
1
№
17
Название детали
Пластина основание
Заводской номер
770.22.02.01.002
Количество на модель
1
№
18
Название детали
Накладка
Заводской номер
225.02.04.00.003
Количество на модель
4
№
19
Название детали
Болт Mx
Заводской номер
БолтМ12х85
Количество на модель
4
№
20
Название детали
Втулка
Заводской номер
225.02.00.00.002-01
Количество на модель
4
№
21
Название детали
Подушка
Заводской номер
225.02.04.00.004
Количество на модель
4
№
22
Название детали
Уголок
Заводской номер
770.22.02.01.003
Количество на модель
2
№
23
Название детали
Втулка
Заводской номер
225.02.00.00.002-02
Количество на модель
2
№
24
Название детали
прокладка
Заводской номер
225.02.00.00.001
Количество на модель
4
№
25
Название детали
Чашка
Заводской номер
225.02.00.00.003
Количество на модель
4
№
26
Название детали
Уголок
Заводской номер
770.22.02.01.004
Количество на модель
2
№
27
Название детали
Кронштейн
Заводской номер
770.22.02.01.001
Количество на модель
1
№
28
Название детали
Болт
Заводской номер
БолтМ6х16
Количество на модель
4
№
29
Название детали
Орех М
Заводской номер
ГайкаМ6-70
Количество на модель
6
№
30
Название детали
Шайба
Заводской номер
ШайбаС.6
Количество на модель
4
№
31
Название детали
Шайба Г
Заводской номер
Шайба665Г
Количество на модель
8
№
32
Название детали
Окантовка
Заводской номер
770.22.02.05.001
Количество на модель
1
№
33
Название детали
Тарелка
Заводской номер
770.22.02.01.006
Количество на модель
2
№
34
Название детали
Втулка
Заводской номер
770.22.02.01.007
Количество на модель
2
№
35
Название детали
Болт
Заводской номер
БолтМ6х40
Количество на модель
4
№
36
Название детали
Уголок
Заводской номер
760.22.02.01.010
Количество на модель
2
№
37
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Конденсатор MFC хх мм SE- | SE-1.04.01.078 | 1 | 1 | 1 | |||
| 2 | Кронштейн | 770.22.02.01.100 | 2 | 2 | 2 | |||
| 3 | Теплообменник SCM INT БРЯНСКИЙ CUMMINS C260 FR | C260FR4815710001 | 1 | 1 | 3 | |||
| 4 | Теплообменник HPV18 ( ) | HPV18(2.V18.24.3.01) | 1 | 1 | 4 | |||
| 5 | Болт | БолтМ8х25 | 7 | 7 | 5 | |||
| 6 | Шайба С. | ШайбаС.8 | 15 | 15 | 6 | |||
| 7 | Орех М | ГайкаМ8 | 7 | 7 | 7 | |||
| 9 | Кронштейн | 770.22.02.01.005 | 2 | 2 | 9 | |||
| 10 | Стяжка | 257.02.02.00.001-03 | 2 | 2 | 10 | |||
| 11 | Болт Mx | БолтМ12х30 | 4 | 4 | 11 | |||
| 12 | Орех М | ГайкаМ12-70 | 16 | 16 | 12 | |||
| 13 | Шайба Г | Шайба1265Г | 8 | 8 | 13 | |||
| 14 | Шайба | 770.22.02.01.009 | 8 | 8 | 14 | |||
| 15 | Болт x | Болт16х60 | 2 | 2 | 15 | |||
| 16 | Шайба Г | Шайба1665Г | 2 | 2 | 16 | |||
| 17 | Основание | 770.22.02.01.200 | 1 | 1 | 17 | |||
| 18 | Пластина основание | 770.22.02.01.002 | 1 | 1 | 18 | |||
| 19 | Накладка | 225.02.04.00.003 | 4 | 4 | 19 | |||
| 20 | Болт Mx | БолтМ12х85 | 4 | 4 | 20 | |||
| 21 | Втулка | 225.02.00.00.002-01 | 4 | 4 | 21 | |||
| 22 | Подушка | 225.02.04.00.004 | 4 | 4 | 22 | |||
| 23 | Уголок | 770.22.02.01.003 | 2 | 2 | 23 | |||
| 24 | Втулка | 225.02.00.00.002-02 | 2 | 2 | 24 | |||
| 25 | прокладка | 225.02.00.00.001 | 4 | 4 | 25 | |||
| 26 | Чашка | 225.02.00.00.003 | 4 | 4 | 26 | |||
| 27 | Уголок | 770.22.02.01.004 | 2 | 2 | 27 | |||
| 28 | Кронштейн | 770.22.02.01.001 | 1 | 1 | 28 | |||
| 29 | Болт | БолтМ6х16 | 4 | 4 | 29 | |||
| 30 | Орех М | ГайкаМ6-70 | 6 | 6 | 30 | |||
| 31 | Шайба | ШайбаС.6 | 4 | 4 | 31 | |||
| 32 | Шайба Г | Шайба665Г | 8 | 8 | 32 | |||
| 33 | Окантовка | 770.22.02.05.001 | 1 | 1 | 33 | |||
| 34 | Тарелка | 770.22.02.01.006 | 2 | 2 | 34 | |||
| 35 | Втулка | 770.22.02.01.007 | 2 | 2 | 35 | |||
| 36 | Болт | БолтМ6х40 | 4 | 4 | 36 | |||
| 37 | Уголок | 760.22.02.01.010 | 2 | 2 | 37 |
