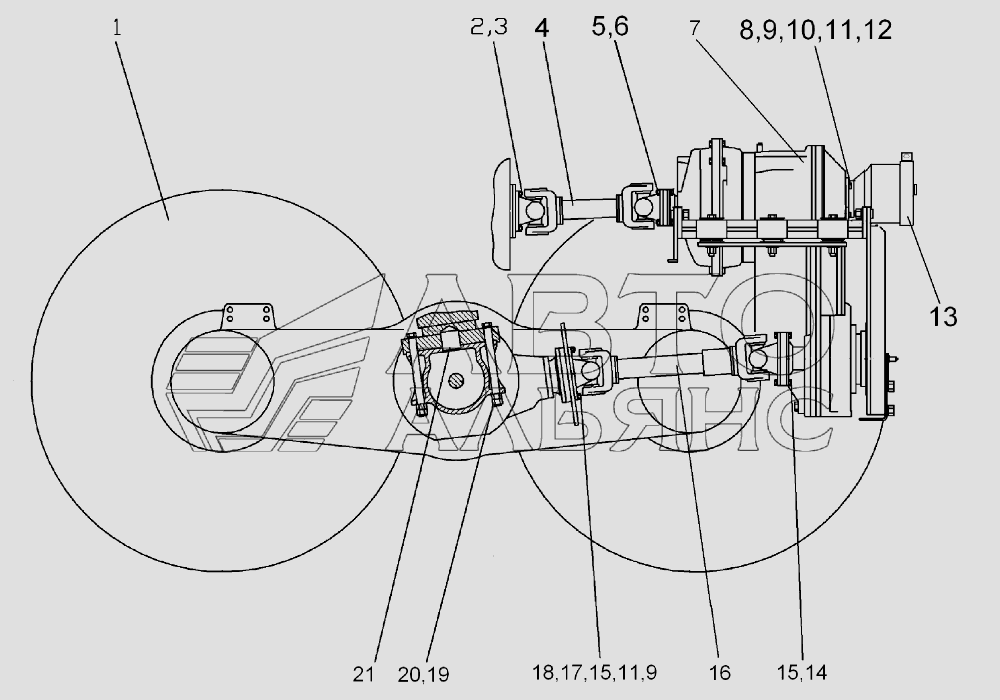

Трансмиссия-
100%
Название детали
Тележка задняя
Заводской номер
257.03.06.00.000-01
Количество на модель
1
№
1
Название детали
Болт M10x
Заводской номер
БолтM10х25
Количество на модель
8
№
2
Название детали
Шайба Г
Заводской номер
Шайба1065Г
Количество на модель
8
№
3
Название детали
Вал карданный
Заводской номер
1131000287
Количество на модель
1
№
4
Название детали
Болт
Заводской номер
724.03.00.00.005-80
Количество на модель
8
№
5
Название детали
Орех
Заводской номер
225.17.00.00.008-01
Количество на модель
8
№
6
Название детали
Установка коробки передач
Заводской номер
770.03.01.00.000
Количество на модель
1
№
7
Название детали
Шпилька
Заводской номер
770.03.00.00.002
Количество на модель
4
№
8
Название детали
Орех
Заводской номер
ГайкаM12
Количество на модель
12
№
9
Название детали
Диск C
Заводской номер
Шайба.С12
Количество на модель
4
№
10
Название детали
Шайба Г
Заводской номер
Шайба1265Г
Количество на модель
12
№
11
Название детали
Кольцо 105-110-30-2-2 ГОСТ 18829-73
Заводской номер
Кольцо105-110-30-2-2
Количество на модель
1
№
12
Название детали
Гидронасос PV046A3RD1DN
Заводской номер
PV046A3RD1DN
Количество на модель
1
№
13
Название детали
Гайка
Заводской номер
257.03.00.00.017
Количество на модель
8
№
14
Название детали
Шайба
Заводской номер
Шайба1465Г
Количество на модель
12
№
15
Название детали
Вал карданный 0120110 0524
Заводской номер
1201100524
Количество на модель
1
№
16
Название детали
Переходник
Заводской номер
257.03.00.00.015
Количество на модель
1
№
17
Название детали
Болт
Заводской номер
257.03.00.00.013
Количество на модель
8
№
18
Название детали
Болт M20×
Заводской номер
БолтM20х1,5х260
Количество на модель
8
№
19
Название детали
Орех
Заводской номер
ГайкаM20х1,5
Количество на модель
16
№
20
Название детали
Штифт
Заводской номер
723.03.00.00.002
Количество на модель
1
№
21
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Тележка задняя | 257.03.06.00.000-01 | 1 | 1 | 1 | |||
| 2 | Болт M10x | БолтM10х25 | 8 | 8 | 2 | |||
| 3 | Шайба Г | Шайба1065Г | 8 | 8 | 3 | |||
| 4 | Вал карданный | 1131000287 | 1 | 1 | 4 | |||
| 5 | Болт | 724.03.00.00.005-80 | 8 | 8 | 5 | |||
| 6 | Орех | 225.17.00.00.008-01 | 8 | 8 | 6 | |||
| 7 | Установка коробки передач | 770.03.01.00.000 | 1 | 1 | 7 | |||
| 8 | Шпилька | 770.03.00.00.002 | 4 | 4 | 8 | |||
| 9 | Орех | ГайкаM12 | 12 | 12 | 9 | |||
| 10 | Диск C | Шайба.С12 | 4 | 4 | 10 | |||
| 11 | Шайба Г | Шайба1265Г | 12 | 12 | 11 | |||
| 12 | Кольцо 105-110-30-2-2 ГОСТ 18829-73 | Кольцо105-110-30-2-2 | 1 | 1 | 12 | |||
| 13 | Гидронасос PV046A3RD1DN | PV046A3RD1DN | 1 | 1 | 13 | |||
| 14 | Гайка | 257.03.00.00.017 | 8 | 8 | 14 | |||
| 15 | Шайба | Шайба1465Г | 12 | 12 | 15 | |||
| 16 | Вал карданный 0120110 0524 | 1201100524 | 1 | 1 | 16 | |||
| 17 | Переходник | 257.03.00.00.015 | 1 | 1 | 17 | |||
| 18 | Болт | 257.03.00.00.013 | 8 | 8 | 18 | |||
| 19 | Болт M20× | БолтM20х1,5х260 | 8 | 8 | 19 | |||
| 20 | Орех | ГайкаM20х1,5 | 16 | 16 | 20 | |||
| 21 | Штифт | 723.03.00.00.002 | 1 | 1 | 21 |
