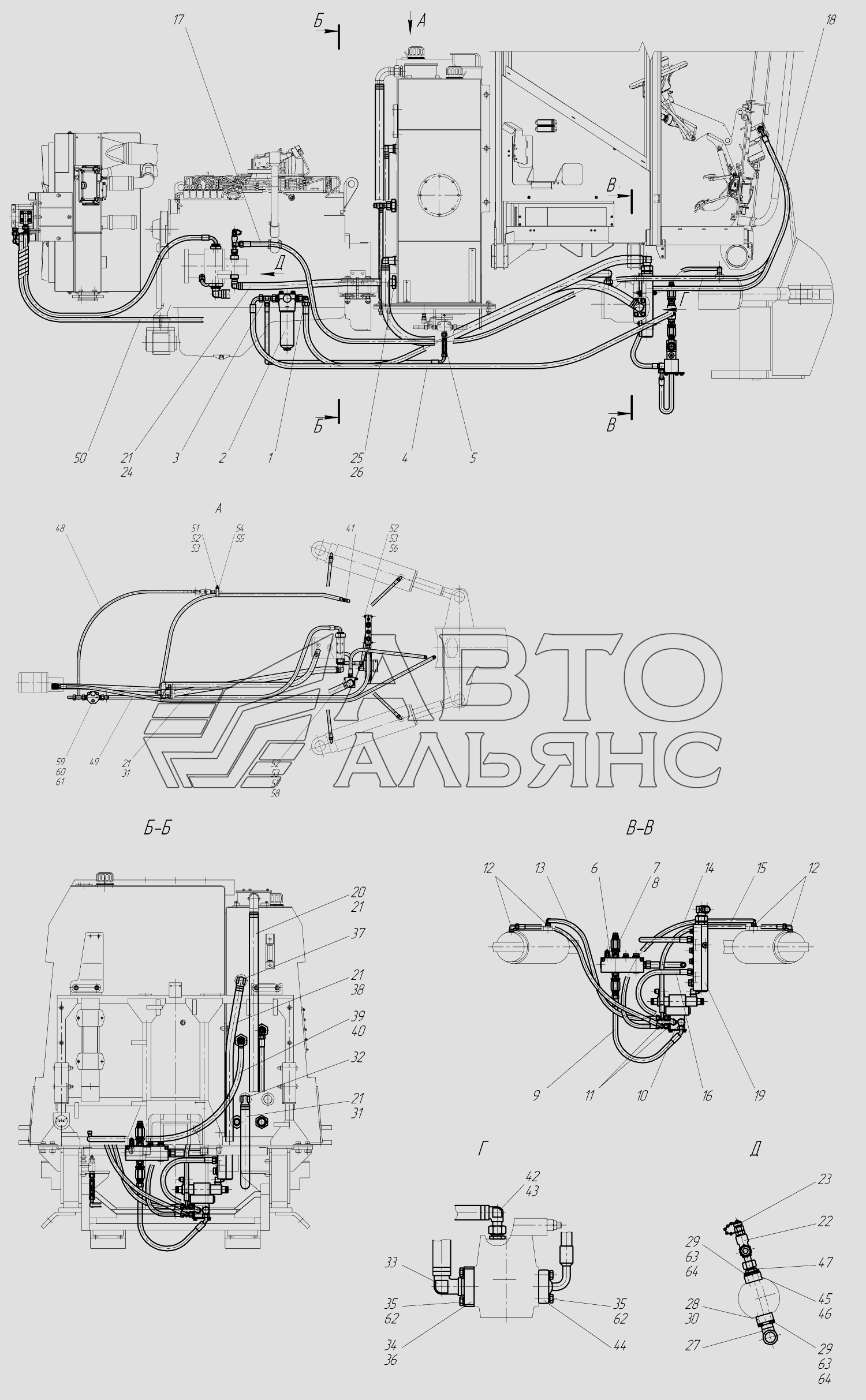

Гидросистема рамы подмоторной
100%
Название детали
Адаптер TN119-
Заводской номер
TN119-18L
Количество на модель
2
№
1
Название детали
Фильтр напорный
Заводской номер
760.05.02.02.000-01
Количество на модель
1
№
2
Название детали
Тройник
Заводской номер
730.15.01.05.000
Количество на модель
1
№
3
Название детали
RVD.Mx
Заводской номер
РВД16.25.2900.М26х1,5.0/90
Количество на модель
1
№
4
Название детали
Клапан обратный
Заводской номер
730.15.01.03.000
Количество на модель
1
№
5
Название детали
Коллектор напорный
Заводской номер
730.15.01.01.000
Количество на модель
1
№
6
Название детали
Дроссель с обратным клапаном
Заводской номер
730.15.01.04.000
Количество на модель
2
№
7
Название детали
Прокладка М
Заводской номер
ПрокладкаG1/2М3
Количество на модель
2
№
8
Название детали
РВД
Заводской номер
РВД12.28.650.М22х1,5.0/45
Количество на модель
1
№
9
Название детали
Гидрораспределитель
Заводской номер
257.05.01.01.000
Количество на модель
1
№
10
Название детали
Адаптер
Заводской номер
TN121-12L
Количество на модель
2
№
11
Название детали
Адаптер
Заводской номер
TN94-12LR1/2
Количество на модель
4
№
12
Название детали
РВД
Заводской номер
РВД10.33.1150.М18х1,5
Количество на модель
1
№
13
Название детали
РВД
Заводской номер
РВД10.33.1450.М18х1,5
Количество на модель
1
№
14
Название детали
РВД
Заводской номер
РВД10.33.1250.М18х1,5.0/90
Количество на модель
2
№
15
Название детали
РВД
Заводской номер
РВД12.28.650.М22х1,5
Количество на модель
1
№
16
Название детали
RVD.Mx
Заводской номер
РВД12.28.4100.М22х1,5.0/45
Количество на модель
1
№
17
Название детали
RVD.Mx
Заводской номер
РВД12.28.1450.М22х1,5.0/45
Количество на модель
1
№
18
Название детали
Коллектор сливной
Заводской номер
771.05.01.02.000
Количество на модель
1
№
19
Название детали
Рукав х,
Заводской номер
771.05.02.00.011
Количество на модель
1
№
20
Название детали
Хомут червячный
Заводской номер
NORMA32-50
Количество на модель
8
№
21
Название детали
Тройник
Заводской номер
257.05.01.07.000
Количество на модель
1
№
22
Название детали
Муфта
Заводской номер
Муфта
Количество на модель
1
№
23
Название детали
Рукав х,
Заводской номер
771.05.02.00.018
Количество на модель
1
№
24
Название детали
Штуцер
Заводской номер
780.05.01.00.008
Количество на модель
1
№
25
Название детали
прокладка
Заводской номер
Прокладка42М3
Количество на модель
1
№
26
Название детали
Угольник
Заводской номер
760.05.02.00.003
Количество на модель
1
№
27
Название детали
Фланец
Заводской номер
760.05.02.00.001
Количество на модель
1
№
28
Название детали
Болт
Заводской номер
БолтМ6х30
Количество на модель
8
№
29
Название детали
Кольцо-
Заводской номер
Кольцо024-029-30
Количество на модель
1
№
30
Название детали
Рукав х,
Заводской номер
771.05.02.00.013
Количество на модель
1
№
31
Название детали
Спираль
Заводской номер
771.05.02.00.003
Количество на модель
1
№
32
Название детали
Угольник
Заводской номер
771.15.02.00.002
Количество на модель
1
№
33
Название детали
Фланец
Заводской номер
771.05.02.00.001
Количество на модель
1
№
34
Название детали
Болт Mx
Заводской номер
БолтМ12х40.88
Количество на модель
8
№
35
Название детали
Кольцо-
Заводской номер
Кольцо050-055-30
Количество на модель
1
№
36
Название детали
Адаптер TN92GG-
Заводской номер
TN92GG-35LR
Количество на модель
1
№
37
Название детали
Рукав х,
Заводской номер
771.05.02.00.009
Количество на модель
1
№
38
Название детали
Рукав х,
Заводской номер
771.05.02.00.006
Количество на модель
2
№
39
Название детали
Тройник
Заводской номер
771.05.01.03.000
Количество на модель
1
№
40
Название детали
Тройник
Заводской номер
761.05.01.00.001
Количество на модель
1
№
41
Название детали
Угольник
Заводской номер
760.10.01.00.000
Количество на модель
1
№
42
Название детали
Адаптер TN92GG-
Заводской номер
TN92GG-22LR
Количество на модель
1
№
43
Название детали
Полуфланец DB- - М
Заводской номер
DB-6000-1-М
Количество на модель
2
№
44
Название детали
Фланец
Заводской номер
760.05.02.00.002
Количество на модель
1
№
45
Название детали
Кольцо-
Заводской номер
Кольцо020-025-30
Количество на модель
1
№
46
Название детали
Адаптер TN93-
Заводской номер
TN93-15LR
Количество на модель
1
№
47
Название детали
RVD.Mx
Заводской номер
РВД10.33.1850.М18х1,5.0/90
Количество на модель
1
№
48
Название детали
RVD .Mh. fl.
Заводской номер
РВД16.25.2600.М26х1,5.фл.1.6000psi.0/90
Количество на модель
1
№
49
Название детали
Гидросистема привода вентилятора
Заводской номер
771.05.02.01.000
Количество на модель
1
№
50
Название детали
Болт Mx
Заводской номер
БолтМ8х16
Количество на модель
3
№
51
Название детали
Шайба
Заводской номер
Шайба865Г
Количество на модель
7
№
52
Название детали
Шайба С х
Заводской номер
ШайбаС8х1,4
Количество на модель
7
№
53
Название детали
Хомут
Заводской номер
257.05.01.00.004
Количество на модель
3
№
54
Название детали
Трубка ТВ-, L=
Заводской номер
257.05.01.00.008
Количество на модель
3
№
55
Название детали
Болт Mx
Заводской номер
БолтМ8х60
Количество на модель
2
№
56
Название детали
Болт
Заводской номер
БолтМ8х90
Количество на модель
2
№
57
Название детали
Орех М
Заводской номер
ГайкаМ8
Количество на модель
2
№
58
Название детали
Болт Mx
Заводской номер
БолтМ10х16
Количество на модель
3
№
59
Название детали
Шайба Г
Заводской номер
Шайба1065Г
Количество на модель
3
№
60
Название детали
Шайба
Заводской номер
ШайбаС10
Количество на модель
3
№
61
Название детали
Шайба Г
Заводской номер
Шайба1265Г
Количество на модель
8
№
62
Название детали
Шайба Г
Заводской номер
Шайба665Г
Количество на модель
8
№
63
Название детали
Шайба
Заводской номер
ШайбаС6х1,4
Количество на модель
8
№
64
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Адаптер TN119- | TN119-18L | 2 | 2 | 1 | |||
| 2 | Фильтр напорный | 760.05.02.02.000-01 | 1 | 1 | 2 | |||
| 3 | Тройник | 730.15.01.05.000 | 1 | 1 | 3 | |||
| 4 | RVD.Mx | РВД16.25.2900.М26х1,5.0/90 | 1 | 1 | 4 | |||
| 5 | Клапан обратный | 730.15.01.03.000 | 1 | 1 | 5 | |||
| 6 | Коллектор напорный | 730.15.01.01.000 | 1 | 1 | 6 | |||
| 7 | Дроссель с обратным клапаном | 730.15.01.04.000 | 2 | 2 | 7 | |||
| 8 | Прокладка М | ПрокладкаG1/2М3 | 2 | 2 | 8 | |||
| 9 | РВД | РВД12.28.650.М22х1,5.0/45 | 1 | 1 | 9 | |||
| 10 | Гидрораспределитель | 257.05.01.01.000 | 1 | 1 | 10 | |||
| 11 | Адаптер | TN121-12L | 2 | 2 | 11 | |||
| 12 | Адаптер | TN94-12LR1/2 | 4 | 4 | 12 | |||
| 13 | РВД | РВД10.33.1150.М18х1,5 | 1 | 1 | 13 | |||
| 14 | РВД | РВД10.33.1450.М18х1,5 | 1 | 1 | 14 | |||
| 15 | РВД | РВД10.33.1250.М18х1,5.0/90 | 2 | 2 | 15 | |||
| 16 | РВД | РВД12.28.650.М22х1,5 | 1 | 1 | 16 | |||
| 17 | RVD.Mx | РВД12.28.4100.М22х1,5.0/45 | 1 | 1 | 17 | |||
| 18 | RVD.Mx | РВД12.28.1450.М22х1,5.0/45 | 1 | 1 | 18 | |||
| 19 | Коллектор сливной | 771.05.01.02.000 | 1 | 1 | 19 | |||
| 20 | Рукав х, | 771.05.02.00.011 | 1 | 1 | 20 | |||
| 21 | Хомут червячный | NORMA32-50 | 8 | 8 | 21 | |||
| 22 | Тройник | 257.05.01.07.000 | 1 | 1 | 22 | |||
| 23 | Муфта | Муфта | 1 | 1 | 23 | |||
| 24 | Рукав х, | 771.05.02.00.018 | 1 | 1 | 24 | |||
| 25 | Штуцер | 780.05.01.00.008 | 1 | 1 | 25 | |||
| 26 | прокладка | Прокладка42М3 | 1 | 1 | 26 | |||
| 27 | Угольник | 760.05.02.00.003 | 1 | 1 | 27 | |||
| 28 | Фланец | 760.05.02.00.001 | 1 | 1 | 28 | |||
| 29 | Болт | БолтМ6х30 | 8 | 8 | 29 | |||
| 30 | Кольцо- | Кольцо024-029-30 | 1 | 1 | 30 | |||
| 31 | Рукав х, | 771.05.02.00.013 | 1 | 1 | 31 | |||
| 32 | Спираль | 771.05.02.00.003 | 1 | 1 | 32 | |||
| 33 | Угольник | 771.15.02.00.002 | 1 | 1 | 33 | |||
| 34 | Фланец | 771.05.02.00.001 | 1 | 1 | 34 | |||
| 35 | Болт Mx | БолтМ12х40.88 | 8 | 8 | 35 | |||
| 36 | Кольцо- | Кольцо050-055-30 | 1 | 1 | 36 | |||
| 37 | Адаптер TN92GG- | TN92GG-35LR | 1 | 1 | 37 | |||
| 38 | Рукав х, | 771.05.02.00.009 | 1 | 1 | 38 | |||
| 39 | Рукав х, | 771.05.02.00.006 | 2 | 2 | 39 | |||
| 40 | Тройник | 771.05.01.03.000 | 1 | 1 | 40 | |||
| 41 | Тройник | 761.05.01.00.001 | 1 | 1 | 41 | |||
| 42 | Угольник | 760.10.01.00.000 | 1 | 1 | 42 | |||
| 43 | Адаптер TN92GG- | TN92GG-22LR | 1 | 1 | 43 | |||
| 44 | Полуфланец DB- - М | DB-6000-1-М | 2 | 2 | 44 | |||
| 45 | Фланец | 760.05.02.00.002 | 1 | 1 | 45 | |||
| 46 | Кольцо- | Кольцо020-025-30 | 1 | 1 | 46 | |||
| 47 | Адаптер TN93- | TN93-15LR | 1 | 1 | 47 | |||
| 48 | RVD.Mx | РВД10.33.1850.М18х1,5.0/90 | 1 | 1 | 48 | |||
| 49 | RVD .Mh. fl. | РВД16.25.2600.М26х1,5.фл.1.6000psi.0/90 | 1 | 1 | 49 | |||
| 50 | Гидросистема привода вентилятора | 771.05.02.01.000 | 1 | 1 | 50 | |||
| 51 | Болт Mx | БолтМ8х16 | 3 | 3 | 51 | |||
| 52 | Шайба | Шайба865Г | 7 | 7 | 52 | |||
| 53 | Шайба С х | ШайбаС8х1,4 | 7 | 7 | 53 | |||
| 54 | Хомут | 257.05.01.00.004 | 3 | 3 | 54 | |||
| 55 | Трубка ТВ-, L= | 257.05.01.00.008 | 3 | 3 | 55 | |||
| 56 | Болт Mx | БолтМ8х60 | 2 | 2 | 56 | |||
| 57 | Болт | БолтМ8х90 | 2 | 2 | 57 | |||
| 58 | Орех М | ГайкаМ8 | 2 | 2 | 58 | |||
| 59 | Болт Mx | БолтМ10х16 | 3 | 3 | 59 | |||
| 60 | Шайба Г | Шайба1065Г | 3 | 3 | 60 | |||
| 61 | Шайба | ШайбаС10 | 3 | 3 | 61 | |||
| 62 | Шайба Г | Шайба1265Г | 8 | 8 | 62 | |||
| 63 | Шайба Г | Шайба665Г | 8 | 8 | 63 | |||
| 64 | Шайба | ШайбаС6х1,4 | 8 | 8 | 64 |
