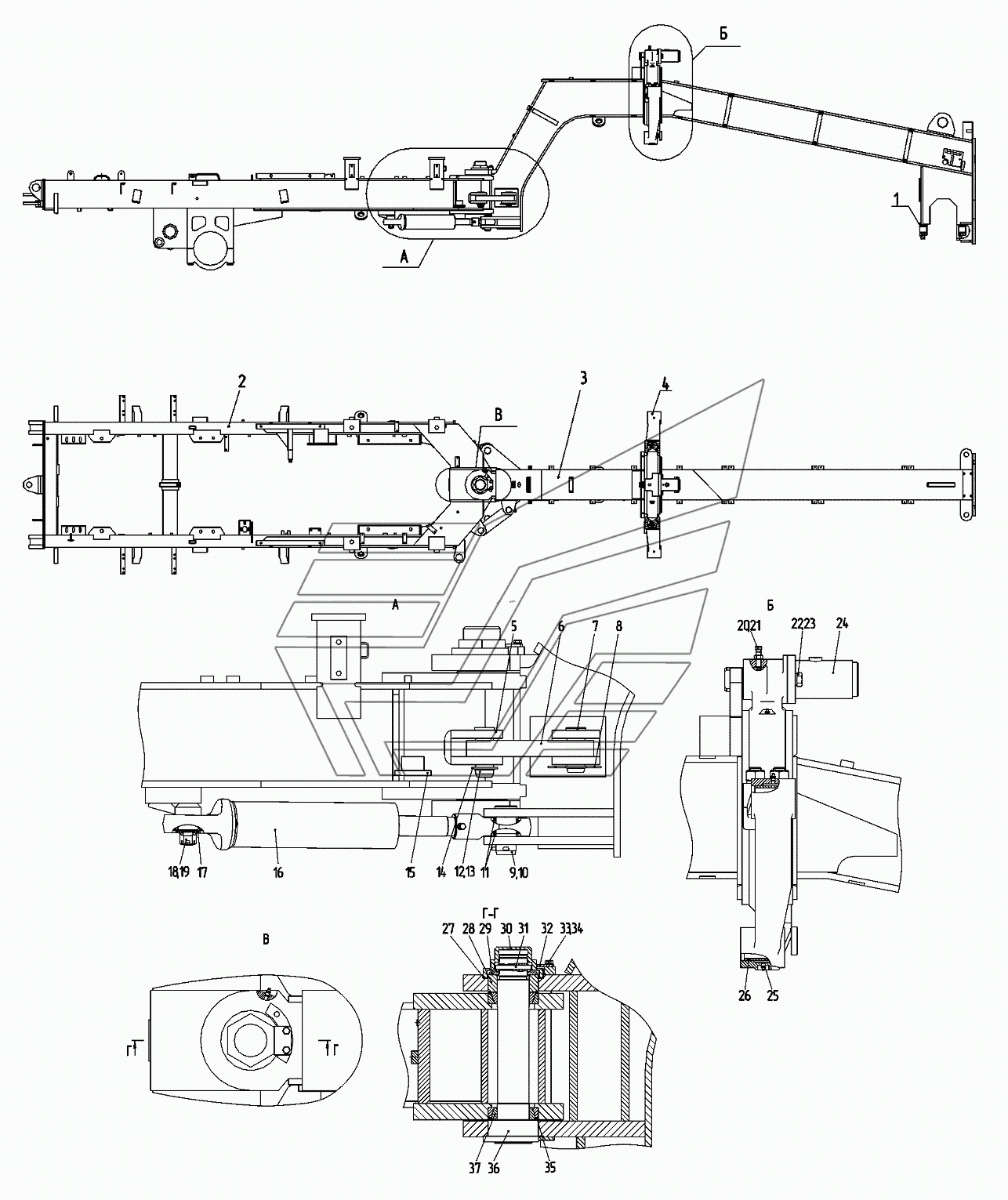

Рама
100%
Название детали
Втулка
Заводской номер
225.81.00.00.003
Количество на модель
2
№
1
Название детали
Оборудование рамы подмоторной
Заводской номер
250.01.10.00.000-12
Количество на модель
1
№
2
Название детали
Оборудование рамы подмоторной
Заводской номер
250.01.10.00.000-14
Количество на модель
1
№
2
Название детали
Оборудование передней рамы
Заводской номер
253.01.16.00.000
Количество на модель
1
№
3
Название детали
Кронштейн
Заводской номер
225.81.01.04.000
Количество на модель
1
№
4
Название детали
Кронштейн
Заводской номер
225.21.11.00.002
Количество на модель
1
№
5
Название детали
Тяга
Заводской номер
250.01.00.00.014
Количество на модель
1
№
6
Название детали
Вот
Заводской номер
240.01.00.00.003
Количество на модель
1
№
7
Название детали
Защелка
Заводской номер
200.01.00.00.035
Количество на модель
1
№
8
Название детали
Вот
Заводской номер
240.01.00.00.004
Количество на модель
2
№
9
Название детали
Шплинт х
Заводской номер
Шплинт8х80
Количество на модель
2
№
10
Название детали
КОЛЬЦО
Заводской номер
274.01.00.00.001
Количество на модель
4
№
11
Название детали
Вот
Заводской номер
0.804.1090
Количество на модель
1
№
12
Название детали
Кольцо В
Заводской номер
В45
Количество на модель
1
№
13
Название детали
Шайба
Заводской номер
271.19.00.00.003
Количество на модель
1
№
14
Название детали
Опора
Заводской номер
240.01.04.00.000
Количество на модель
1
№
15
Название детали
Гидроцилиндр
Заводской номер
ГЦО2-100х63х250ТAS
Количество на модель
2
№
16
Название детали
Шайба
Заводской номер
240.01.00.00.005
Количество на модель
2
№
17
Название детали
Орех М
Заводской номер
ГайкаМ24
Количество на модель
2
№
18
Название детали
Шплинт х
Заводской номер
Шплинт5х45
Количество на модель
2
№
19
Название детали
Винт Mx
Заводской номер
ВинтМ12х50
Количество на модель
1
№
20
Название детали
Орех М
Заводской номер
ГайкаМ12
Количество на модель
1
№
21
Название детали
Болт Mx
Заводской номер
БолтМ20х50
Количество на модель
2
№
22
Название детали
Шайба
Заводской номер
Шайба20
Количество на модель
2
№
23
Название детали
Цилиндр фиксатора
Заводской номер
250.01.05.00.000
Количество на модель
1
№
24
Название детали
Масленка
Заводской номер
Масленка1.3
Количество на модель
6
№
25
Название детали
Втулка
Заводской номер
225.81.00.00.004
Количество на модель
3
№
26
Название детали
Кольцо- -
Заводской номер
145-155-46-2-2
Количество на модель
1
№
27
Название детали
Вкладыш
Заводской номер
751.01.00.00.003
Количество на модель
1
№
28
Название детали
Орех
Заводской номер
751.01.00.00.004
Количество на модель
1
№
29
Название детали
Крышка
Заводской номер
751.01.00.00.002
Количество на модель
1
№
30
Название детали
Штифт
Заводской номер
751.01.00.00.005
Количество на модель
1
№
31
Название детали
Ригель
Заводской номер
751.01.00.00.006
Количество на модель
1
№
32
Название детали
Болт Mx
Заводской номер
БолтМ12х25
Количество на модель
2
№
33
Название детали
Шайба
Заводской номер
Шайба12
Количество на модель
2
№
34
Название детали
Кольцо- -
Заводской номер
115-125-58-2-2
Количество на модель
2
№
35
Название детали
Вот
Заводской номер
751.01.03.00.000
Количество на модель
1
№
36
Название детали
Подшипник
Заводской номер
GE80SX
Количество на модель
2
№
37
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Втулка | 225.81.00.00.003 | 2 | 2 | 1 | |||
| 2 | Оборудование рамы подмоторной | 250.01.10.00.000-12 | 1 | 1 | 2 | |||
| 2 | Оборудование рамы подмоторной | 250.01.10.00.000-14 | 1 | 1 | 2 | |||
| 3 | Оборудование передней рамы | 253.01.16.00.000 | 1 | 1 | 3 | |||
| 4 | Кронштейн | 225.81.01.04.000 | 1 | 1 | 4 | |||
| 5 | Кронштейн | 225.21.11.00.002 | 1 | 1 | 5 | |||
| 6 | Тяга | 250.01.00.00.014 | 1 | 1 | 6 | |||
| 7 | Вот | 240.01.00.00.003 | 1 | 1 | 7 | |||
| 8 | Защелка | 200.01.00.00.035 | 1 | 1 | 8 | |||
| 9 | Вот | 240.01.00.00.004 | 2 | 2 | 9 | |||
| 10 | Шплинт х | Шплинт8х80 | 2 | 2 | 10 | |||
| 11 | КОЛЬЦО | 274.01.00.00.001 | 4 | 4 | 11 | |||
| 12 | Вот | 0.804.1090 | 1 | 1 | 12 | |||
| 13 | Кольцо В | В45 | 1 | 1 | 13 | |||
| 14 | Шайба | 271.19.00.00.003 | 1 | 1 | 14 | |||
| 15 | Опора | 240.01.04.00.000 | 1 | 1 | 15 | |||
| 16 | Гидроцилиндр | ГЦО2-100х63х250ТAS | 2 | 2 | 16 | |||
| 17 | Шайба | 240.01.00.00.005 | 2 | 2 | 17 | |||
| 18 | Орех М | ГайкаМ24 | 2 | 2 | 18 | |||
| 19 | Шплинт х | Шплинт5х45 | 2 | 2 | 19 | |||
| 20 | Винт Mx | ВинтМ12х50 | 1 | 1 | 20 | |||
| 21 | Орех М | ГайкаМ12 | 1 | 1 | 21 | |||
| 22 | Болт Mx | БолтМ20х50 | 2 | 2 | 22 | |||
| 23 | Шайба | Шайба20 | 2 | 2 | 23 | |||
| 24 | Цилиндр фиксатора | 250.01.05.00.000 | 1 | 1 | 24 | |||
| 25 | Масленка | Масленка1.3 | 6 | 6 | 25 | |||
| 26 | Втулка | 225.81.00.00.004 | 3 | 3 | 26 | |||
| 27 | Кольцо- - | 145-155-46-2-2 | 1 | 1 | 27 | |||
| 28 | Вкладыш | 751.01.00.00.003 | 1 | 1 | 28 | |||
| 29 | Орех | 751.01.00.00.004 | 1 | 1 | 29 | |||
| 30 | Крышка | 751.01.00.00.002 | 1 | 1 | 30 | |||
| 31 | Штифт | 751.01.00.00.005 | 1 | 1 | 31 | |||
| 32 | Ригель | 751.01.00.00.006 | 1 | 1 | 32 | |||
| 33 | Болт Mx | БолтМ12х25 | 2 | 2 | 33 | |||
| 34 | Шайба | Шайба12 | 2 | 2 | 34 | |||
| 35 | Кольцо- - | 115-125-58-2-2 | 2 | 2 | 35 | |||
| 36 | Вот | 751.01.03.00.000 | 1 | 1 | 36 | |||
| 37 | Подшипник | GE80SX | 2 | 2 | 37 |
