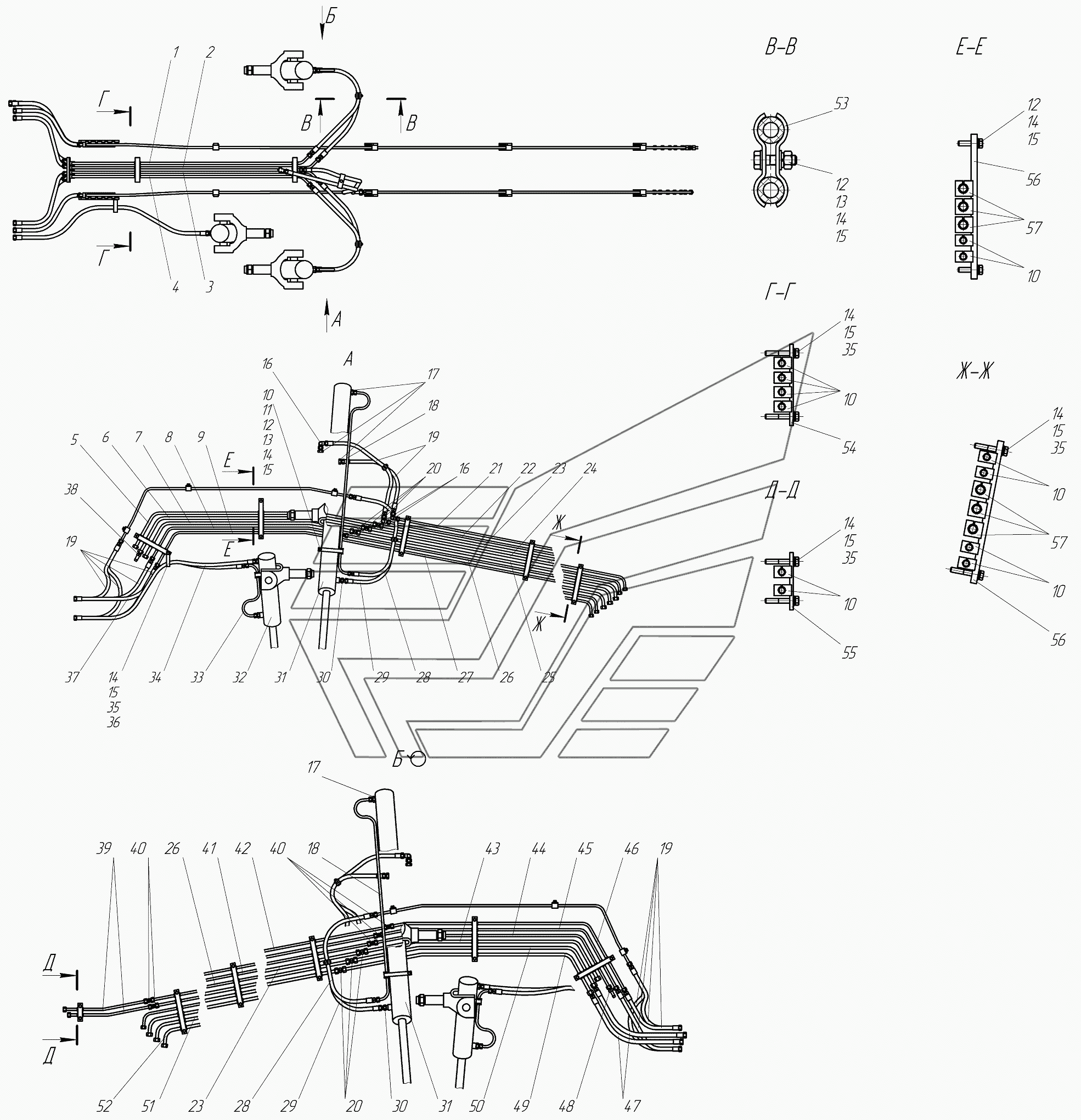

Гидросистема рамы передней
100%
Название детали
Трубопровод
Заводской номер
250.45.03.09.000-01
Количество на модель
1
№
1
Название детали
Трубопровод
Заводской номер
250.45.03.10.000-01
Количество на модель
1
№
2
Название детали
Трубопровод
Заводской номер
250.45.03.10.000
Количество на модель
1
№
3
Название детали
Трубопровод
Заводской номер
250.45.03.09.000
Количество на модель
1
№
4
Название детали
Трубопровод
Заводской номер
250.45.03.04.000-05
Количество на модель
1
№
5
Название детали
Трубопровод
Заводской номер
250.45.03.04.000-04
Количество на модель
1
№
6
Название детали
Трубопровод
Заводской номер
250.45.03.04.000-03
Количество на модель
1
№
7
Название детали
Трубопровод
Заводской номер
250.45.03.03.000-01
Количество на модель
1
№
8
Название детали
Трубопровод
Заводской номер
250.45.03.03.000
Количество на модель
1
№
9
Название детали
Втулка
Заводской номер
0.860.1030-07
Количество на модель
38
№
10
Название детали
Хомут
Заводской номер
250.45.03.00.001
Количество на модель
3
№
11
Название детали
Болт Mx
Заводской номер
БолтМ8х35
Количество на модель
10
№
12
Название детали
Орех М
Заводской номер
ГайкаМ8
Количество на модель
6
№
13
Название детали
Шайба
Заводской номер
Шайба8
Количество на модель
34
№
14
Название детали
Адаптер
Заводской номер
TN119-12L
Количество на модель
3
№
16
Название детали
Адаптер
Заводской номер
TN92GG-12LR1/2dm
Количество на модель
6
№
17
Название детали
Трубопровод
Заводской номер
250.45.03.08.000-01
Количество на модель
2
№
18
Название детали
Рукав в сборе
Заводской номер
2SN-10-330-850
Количество на модель
10
№
19
Название детали
Адаптер
Заводской номер
TN98-15L
Количество на модель
6
№
20
Название детали
Трубопровод
Заводской номер
250.45.03.01.000
Количество на модель
1
№
21
Название детали
Трубопровод
Заводской номер
250.45.03.01.000-01
Количество на модель
1
№
22
Название детали
Трубопровод
Заводской номер
250.45.03.02.000-04
Количество на модель
2
№
23
Название детали
Трубопровод
Заводской номер
250.45.03.02.000-02
Количество на модель
1
№
24
Название детали
Трубопровод
Заводской номер
250.45.03.02.000-03
Количество на модель
1
№
25
Название детали
Трубопровод
Заводской номер
250.45.03.01.000-05
Количество на модель
2
№
26
Название детали
Трубопровод
Заводской номер
250.45.03.01.000-06
Количество на модель
1
№
27
Название детали
Рукав- - - L(Г)х, - L(Г)х, .Т
Заводской номер
2SN-10-330-1050
Количество на модель
2
№
28
Название детали
Клапан замедлительный
Заводской номер
753.05.03.04.000
Количество на модель
2
№
30
Название детали
Гидроцилиндр
Заводской номер
253.45.03.01.000
Количество на модель
2
№
31
Название детали
Гидроцилиндр выноса тяговой рамы
Заводской номер
271.05.03.11.100-01
Количество на модель
1
№
32
Название детали
Трубопровод
Заводской номер
250.45.03.08.000
Количество на модель
1
№
33
Название детали
Рукав в сборе
Заводской номер
2SN-10-330-1650
Количество на модель
1
№
34
Название детали
Болт
Заводской номер
ГОСТ7798
Количество на модель
24
№
35
Название детали
Хомут
Заводской номер
Rubber45/20
Количество на модель
1
№
36
Название детали
Штуцер
Заводской номер
780.05.01.00.006
Количество на модель
1
№
38
Название детали
Трубопровод
Заводской номер
250.45.03.07.000
Количество на модель
2
№
39
Название детали
Адаптер TN98-
Заводской номер
TN98-12L
Количество на модель
7
№
40
Название детали
Трубопровод
Заводской номер
250.45.03.06.000-01
Количество на модель
1
№
41
Название детали
Трубопровод
Заводской номер
250.45.03.06.000
Количество на модель
1
№
42
Название детали
Трубопровод
Заводской номер
250.45.03.04.000-02
Количество на модель
1
№
43
Название детали
Трубопровод
Заводской номер
250.45.03.03.000-04
Количество на модель
1
№
44
Название детали
Трубопровод
Заводской номер
250.45.03.03.000-05
Количество на модель
1
№
45
Название детали
Трубопровод
Заводской номер
250.45.03.03.000-06
Количество на модель
1
№
46
Название детали
Рукав в сборе
Заводской номер
2SN-12-275-850
Количество на модель
2
№
47
Название детали
Штуцер
Заводской номер
257.05.01.05.004
Количество на модель
1
№
48
Название детали
Трубопровод
Заводской номер
250.45.03.04.000
Количество на модель
1
№
49
Название детали
Трубопровод
Заводской номер
250.45.03.04.000-01
Количество на модель
1
№
50
Название детали
Трубопровод
Заводской номер
250.45.03.02.000-01
Количество на модель
1
№
51
Название детали
Трубопровод
Заводской номер
250.45.03.02.000
Количество на модель
1
№
52
Название детали
Скоба
Заводской номер
613.04.00.00.002
Количество на модель
6
№
53
Название детали
Скоба
Заводской номер
0.884.2006-03
Количество на модель
3
№
54
Название детали
Скоба
Заводской номер
0.884.2006-01
Количество на модель
1
№
55
Название детали
Скоба
Заводской номер
0.884.2006-04
Количество на модель
10
№
56
Название детали
Втулка
Заводской номер
0.860.1030-12
Количество на модель
30
№
57
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Трубопровод | 250.45.03.09.000-01 | 1 | 1 | 1 | |||
| 2 | Трубопровод | 250.45.03.10.000-01 | 1 | 1 | 2 | |||
| 3 | Трубопровод | 250.45.03.10.000 | 1 | 1 | 3 | |||
| 4 | Трубопровод | 250.45.03.09.000 | 1 | 1 | 4 | |||
| 5 | Трубопровод | 250.45.03.04.000-05 | 1 | 1 | 5 | |||
| 6 | Трубопровод | 250.45.03.04.000-04 | 1 | 1 | 6 | |||
| 7 | Трубопровод | 250.45.03.04.000-03 | 1 | 1 | 7 | |||
| 8 | Трубопровод | 250.45.03.03.000-01 | 1 | 1 | 8 | |||
| 9 | Трубопровод | 250.45.03.03.000 | 1 | 1 | 9 | |||
| 10 | Втулка | 0.860.1030-07 | 38 | 38 | 10 | |||
| 11 | Хомут | 250.45.03.00.001 | 3 | 3 | 11 | |||
| 12 | Болт Mx | БолтМ8х35 | 10 | 10 | 12 | |||
| 13 | Орех М | ГайкаМ8 | 6 | 6 | 13 | |||
| 14 | Шайба | Шайба8 | 34 | 34 | 14 | |||
| 16 | Адаптер | TN119-12L | 3 | 3 | 16 | |||
| 17 | Адаптер | TN92GG-12LR1/2dm | 6 | 6 | 17 | |||
| 18 | Трубопровод | 250.45.03.08.000-01 | 2 | 2 | 18 | |||
| 19 | Рукав в сборе | 2SN-10-330-850 | 10 | 10 | 19 | |||
| 20 | Адаптер | TN98-15L | 6 | 6 | 20 | |||
| 21 | Трубопровод | 250.45.03.01.000 | 1 | 1 | 21 | |||
| 22 | Трубопровод | 250.45.03.01.000-01 | 1 | 1 | 22 | |||
| 23 | Трубопровод | 250.45.03.02.000-04 | 2 | 2 | 23 | |||
| 24 | Трубопровод | 250.45.03.02.000-02 | 1 | 1 | 24 | |||
| 25 | Трубопровод | 250.45.03.02.000-03 | 1 | 1 | 25 | |||
| 26 | Трубопровод | 250.45.03.01.000-05 | 2 | 2 | 26 | |||
| 27 | Трубопровод | 250.45.03.01.000-06 | 1 | 1 | 27 | |||
| 28 | Рукав- - - L(Г)х, - L(Г)х, .Т | 2SN-10-330-1050 | 2 | 2 | 28 | |||
| 30 | Клапан замедлительный | 753.05.03.04.000 | 2 | 2 | 30 | |||
| 31 | Гидроцилиндр | 253.45.03.01.000 | 2 | 2 | 31 | |||
| 32 | Гидроцилиндр выноса тяговой рамы | 271.05.03.11.100-01 | 1 | 1 | 32 | |||
| 33 | Трубопровод | 250.45.03.08.000 | 1 | 1 | 33 | |||
| 34 | Рукав в сборе | 2SN-10-330-1650 | 1 | 1 | 34 | |||
| 35 | Болт | ГОСТ7798 | 24 | 24 | 35 | |||
| 36 | Хомут | Rubber45/20 | 1 | 1 | 36 | |||
| 38 | Штуцер | 780.05.01.00.006 | 1 | 1 | 38 | |||
| 39 | Трубопровод | 250.45.03.07.000 | 2 | 2 | 39 | |||
| 40 | Адаптер TN98- | TN98-12L | 7 | 7 | 40 | |||
| 41 | Трубопровод | 250.45.03.06.000-01 | 1 | 1 | 41 | |||
| 42 | Трубопровод | 250.45.03.06.000 | 1 | 1 | 42 | |||
| 43 | Трубопровод | 250.45.03.04.000-02 | 1 | 1 | 43 | |||
| 44 | Трубопровод | 250.45.03.03.000-04 | 1 | 1 | 44 | |||
| 45 | Трубопровод | 250.45.03.03.000-05 | 1 | 1 | 45 | |||
| 46 | Трубопровод | 250.45.03.03.000-06 | 1 | 1 | 46 | |||
| 47 | Рукав в сборе | 2SN-12-275-850 | 2 | 2 | 47 | |||
| 48 | Штуцер | 257.05.01.05.004 | 1 | 1 | 48 | |||
| 49 | Трубопровод | 250.45.03.04.000 | 1 | 1 | 49 | |||
| 50 | Трубопровод | 250.45.03.04.000-01 | 1 | 1 | 50 | |||
| 51 | Трубопровод | 250.45.03.02.000-01 | 1 | 1 | 51 | |||
| 52 | Трубопровод | 250.45.03.02.000 | 1 | 1 | 52 | |||
| 53 | Скоба | 613.04.00.00.002 | 6 | 6 | 53 | |||
| 54 | Скоба | 0.884.2006-03 | 3 | 3 | 54 | |||
| 55 | Скоба | 0.884.2006-01 | 1 | 1 | 55 | |||
| 56 | Скоба | 0.884.2006-04 | 10 | 10 | 56 | |||
| 57 | Втулка | 0.860.1030-12 | 30 | 30 | 57 |
