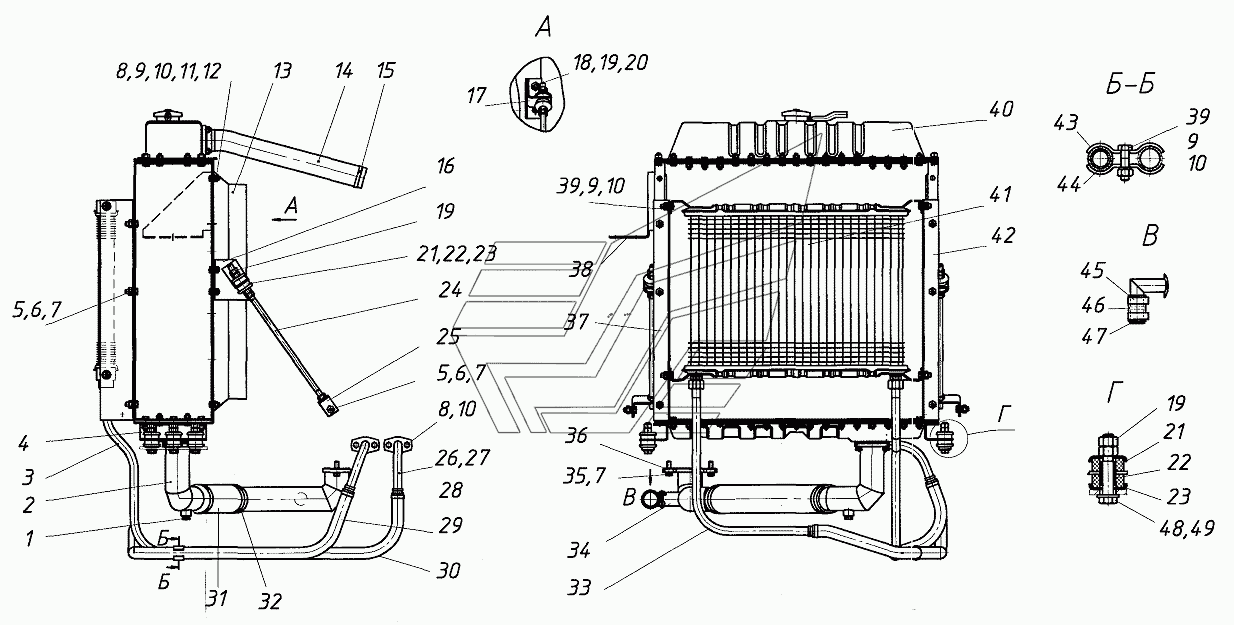

Система охлаждения
100%
Название детали
Пробка
Заводской номер
0.877.1035
Количество на модель
1
№
1
Название детали
Патрубок
Заводской номер
250.02.06.03.000
Количество на модель
1
№
2
Название детали
Маслопровод
Заводской номер
250.02.06.08.000
Количество на модель
1
№
3
Название детали
Маслопровод
Заводской номер
250.02.06.08.000-01
Количество на модель
1
№
3
Название детали
Кронштейн
Заводской номер
250.02.06.00.013
Количество на модель
2
№
4
Название детали
Болт
Заводской номер
БолтМ10-6gх25.58.016
Количество на модель
6
№
5
Название детали
Орех
Заводской номер
ГайкаМ10-6Н.5.016
Количество на модель
6
№
6
Название детали
Шайба
Заводской номер
Шайба10.65Г.06
Количество на модель
8
№
7
Название детали
Болт
Заводской номер
БолтМ8-6gх20.58.016
Количество на модель
12
№
8
Название детали
Орехов М.Н.
Заводской номер
ГайкаМ8-6Н.5.016
Количество на модель
17
№
9
Название детали
Шайба
Заводской номер
Шайба8.65Г.06
Количество на модель
21
№
10
Название детали
Шайба
Заводской номер
ШайбаC.802
Количество на модель
4
№
11
Название детали
Шайба С.
Заводской номер
ШайбаС.8.02
Количество на модель
10
№
12
Название детали
Диффузор
Заводской номер
250.02.06.01.000
Количество на модель
1
№
13
Название детали
Рукав х, , L=мм
Заводской номер
250.02.06.00.012
Количество на модель
2
№
14
Название детали
Хомут стальной червячный
Заводской номер
NORMA40-60
Количество на модель
4
№
15
Название детали
Кронштейн
Заводской номер
250.02.06.04.000
Количество на модель
1
№
16
Название детали
Кронштейн
Заводской номер
250.02.06.05.000
Количество на модель
1
№
17
Название детали
Болт
Заводской номер
БолтМ12-6gх30.58.016
Количество на модель
1
№
18
Название детали
Орехов М.Н.
Заводской номер
ГайкаМ12-6Н.5.016
Количество на модель
25
№
19
Название детали
Шайба
Заводской номер
Шайба12.65Г.06
Количество на модель
1
№
20
Название детали
прокладка
Заводской номер
255.02.00.00.001
Количество на модель
16
№
21
Название детали
Втулка
Заводской номер
225.02.00.00.002
Количество на модель
8
№
22
Название детали
Чашка
Заводской номер
255.02.00.00.003
Количество на модель
16
№
23
Название детали
Вот
Заводской номер
250.02.06.00.002
Количество на модель
2
№
24
Название детали
Уголок
Заводской номер
250.02.06.00.001
Количество на модель
2
№
25
Название детали
Маслопровод
Заводской номер
250.02.06.06.000
Количество на модель
2
№
26
Название детали
прокладка
Заводской номер
250.02.06.00.006
Количество на модель
2
№
27
Название детали
Хомут червячный
Заводской номер
NORMA20-32
Количество на модель
4
№
28
Название детали
Рукав х, L=мм
Заводской номер
250.02.06.00.007
Количество на модель
1
№
29
Название детали
Рукав х, L=мм
Заводской номер
250.02.06.00.008
Количество на модель
1
№
30
Название детали
Рукав, , 3 L=мм
Заводской номер
250.02.06.00.009
Количество на модель
1
№
31
Название детали
Хомут червячный
Заводской номер
NORMA50-70
Количество на модель
2
№
32
Название детали
Маслопровод
Заводской номер
250.02.06.07.000-00
Количество на модель
1
№
33
Название детали
Маслопровод
Заводской номер
250.02.06.07.000-01
Количество на модель
1
№
33
Название детали
Патрубок
Заводской номер
250.02.06.02.000
Количество на модель
1
№
34
Название детали
Болт M- x
Заводской номер
БолтМ10-6gх30.58.016
Количество на модель
2
№
35
Название детали
прокладка
Заводской номер
250.02.06.00.021
Количество на модель
1
№
36
Название детали
Кронштейн
Заводской номер
250.02.06.00.003
Количество на модель
1
№
37
Название детали
Кронштейн
Заводской номер
250.02.06.00.019
Количество на модель
1
№
38
Название детали
Болт
Заводской номер
БолтМ8-6gх30.58.016
Количество на модель
7
№
39
Название детали
Водяной радиатор
Заводской номер
150У.13.010-4-02
Количество на модель
1
№
40
Название детали
Радиатор масляный
Заводской номер
150У.08.000-1
Количество на модель
1
№
41
Название детали
Кронштейн
Заводской номер
250.02.06.00.004
Количество на модель
1
№
42
Название детали
Скоба
Заводской номер
613.04.00.00.002
Количество на модель
2
№
43
Название детали
прокладка
Заводской номер
250.02.06.00.014
Количество на модель
1
№
44
Название детали
Хомут червячный
Заводской номер
NORMA32-50
Количество на модель
2
№
45
Название детали
Рукав х L=
Заводской номер
250.02.06.00.011
Количество на модель
1
№
46
Название детали
Заглушка
Заводской номер
250.02.06.00.010
Количество на модель
1
№
47
Название детали
Болт M- x
Заводской номер
БолтМ12-6gх70.58.016
Количество на модель
6
№
48
Название детали
Шайба С.12.02
Заводской номер
ШайбаС.12.02
Количество на модель
6
№
49
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Пробка | 0.877.1035 | 1 | 1 | 1 | |||
| 2 | Патрубок | 250.02.06.03.000 | 1 | 1 | 2 | |||
| 3 | Маслопровод | 250.02.06.08.000 | 1 | 1 | 3 | |||
| 3 | Маслопровод | 250.02.06.08.000-01 | 1 | 1 | 3 | |||
| 4 | Кронштейн | 250.02.06.00.013 | 2 | 2 | 4 | |||
| 5 | Болт | БолтМ10-6gх25.58.016 | 6 | 6 | 5 | |||
| 6 | Орех | ГайкаМ10-6Н.5.016 | 6 | 6 | 6 | |||
| 7 | Шайба | Шайба10.65Г.06 | 8 | 8 | 7 | |||
| 8 | Болт | БолтМ8-6gх20.58.016 | 12 | 12 | 8 | |||
| 9 | Орехов М.Н. | ГайкаМ8-6Н.5.016 | 17 | 17 | 9 | |||
| 10 | Шайба | Шайба8.65Г.06 | 21 | 21 | 10 | |||
| 11 | Шайба | ШайбаC.802 | 4 | 4 | 11 | |||
| 12 | Шайба С. | ШайбаС.8.02 | 10 | 10 | 12 | |||
| 13 | Диффузор | 250.02.06.01.000 | 1 | 1 | 13 | |||
| 14 | Рукав х, , L=мм | 250.02.06.00.012 | 2 | 2 | 14 | |||
| 15 | Хомут стальной червячный | NORMA40-60 | 4 | 4 | 15 | |||
| 16 | Кронштейн | 250.02.06.04.000 | 1 | 1 | 16 | |||
| 17 | Кронштейн | 250.02.06.05.000 | 1 | 1 | 17 | |||
| 18 | Болт | БолтМ12-6gх30.58.016 | 1 | 1 | 18 | |||
| 19 | Орехов М.Н. | ГайкаМ12-6Н.5.016 | 25 | 25 | 19 | |||
| 20 | Шайба | Шайба12.65Г.06 | 1 | 1 | 20 | |||
| 21 | прокладка | 255.02.00.00.001 | 16 | 16 | 21 | |||
| 22 | Втулка | 225.02.00.00.002 | 8 | 8 | 22 | |||
| 23 | Чашка | 255.02.00.00.003 | 16 | 16 | 23 | |||
| 24 | Вот | 250.02.06.00.002 | 2 | 2 | 24 | |||
| 25 | Уголок | 250.02.06.00.001 | 2 | 2 | 25 | |||
| 26 | Маслопровод | 250.02.06.06.000 | 2 | 2 | 26 | |||
| 27 | прокладка | 250.02.06.00.006 | 2 | 2 | 27 | |||
| 28 | Хомут червячный | NORMA20-32 | 4 | 4 | 28 | |||
| 29 | Рукав х, L=мм | 250.02.06.00.007 | 1 | 1 | 29 | |||
| 30 | Рукав х, L=мм | 250.02.06.00.008 | 1 | 1 | 30 | |||
| 31 | Рукав, , 3 L=мм | 250.02.06.00.009 | 1 | 1 | 31 | |||
| 32 | Хомут червячный | NORMA50-70 | 2 | 2 | 32 | |||
| 33 | Маслопровод | 250.02.06.07.000-00 | 1 | 1 | 33 | |||
| 33 | Маслопровод | 250.02.06.07.000-01 | 1 | 1 | 33 | |||
| 34 | Патрубок | 250.02.06.02.000 | 1 | 1 | 34 | |||
| 35 | Болт M- x | БолтМ10-6gх30.58.016 | 2 | 2 | 35 | |||
| 36 | прокладка | 250.02.06.00.021 | 1 | 1 | 36 | |||
| 37 | Кронштейн | 250.02.06.00.003 | 1 | 1 | 37 | |||
| 38 | Кронштейн | 250.02.06.00.019 | 1 | 1 | 38 | |||
| 39 | Болт | БолтМ8-6gх30.58.016 | 7 | 7 | 39 | |||
| 40 | Водяной радиатор | 150У.13.010-4-02 | 1 | 1 | 40 | |||
| 41 | Радиатор масляный | 150У.08.000-1 | 1 | 1 | 41 | |||
| 42 | Кронштейн | 250.02.06.00.004 | 1 | 1 | 42 | |||
| 43 | Скоба | 613.04.00.00.002 | 2 | 2 | 43 | |||
| 44 | прокладка | 250.02.06.00.014 | 1 | 1 | 44 | |||
| 45 | Хомут червячный | NORMA32-50 | 2 | 2 | 45 | |||
| 46 | Рукав х L= | 250.02.06.00.011 | 1 | 1 | 46 | |||
| 47 | Заглушка | 250.02.06.00.010 | 1 | 1 | 47 | |||
| 48 | Болт M- x | БолтМ12-6gх70.58.016 | 6 | 6 | 48 | |||
| 49 | Шайба С.12.02 | ШайбаС.12.02 | 6 | 6 | 49 |
