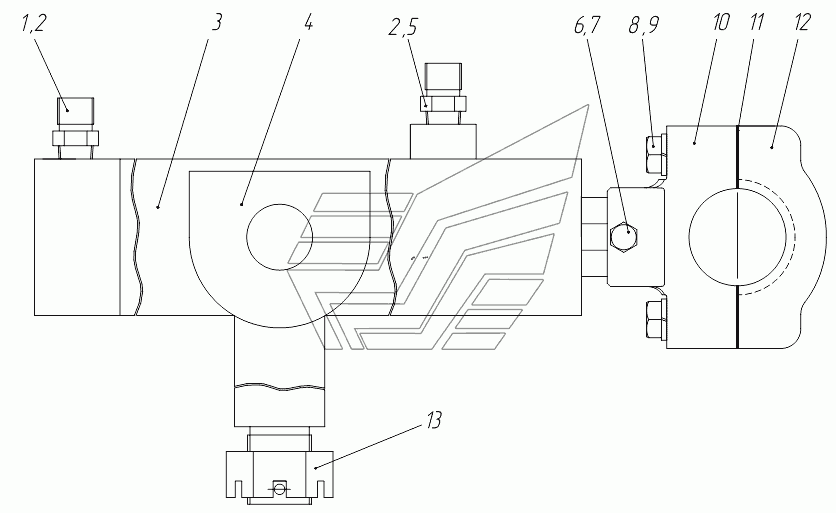

Гидроцилиндр выноса тяговой рамы-
100%
Название детали
Штуцер
Заводской номер
250.05.01.09.002
Количество на модель
1
№
1
Название детали
Прокладка М
Заводской номер
ПрокладкаG1/2М3
Количество на модель
2
№
2
Название детали
Гидроцилиндр
Заводской номер
ГЦО5-80х50-710ТAS
Количество на модель
1
№
3
Название детали
Вилка
Заводской номер
225.05.10.06.000
Количество на модель
1
№
4
Название детали
Штуцер
Заводской номер
250.35.04.00.003
Количество на модель
1
№
5
Название детали
Болт Mx
Заводской номер
БолтМ10х25
Количество на модель
1
№
6
Название детали
Орех М
Заводской номер
ГайкаМ10
Количество на модель
1
№
7
Название детали
Болт Mx
Заводской номер
БолтМ16х65
Количество на модель
2
№
8
Название детали
Шайба
Заводской номер
Шайба16
Количество на модель
2
№
9
Название детали
Хомут
Заводской номер
225.07.16.00.009
Количество на модель
1
№
10
Название детали
прокладка
Заводской номер
257.07.02.00.005
Количество на модель
1
№
11
Название детали
Хомут
Заводской номер
225.07.16.00.008
Количество на модель
1
№
12
Название детали
Орех
Заводской номер
0.820.2041
Количество на модель
1
№
13
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Штуцер | 250.05.01.09.002 | 1 | 1 | 1 | |||
| 2 | Прокладка М | ПрокладкаG1/2М3 | 2 | 2 | 2 | |||
| 3 | Гидроцилиндр | ГЦО5-80х50-710ТAS | 1 | 1 | 3 | |||
| 4 | Вилка | 225.05.10.06.000 | 1 | 1 | 4 | |||
| 5 | Штуцер | 250.35.04.00.003 | 1 | 1 | 5 | |||
| 6 | Болт Mx | БолтМ10х25 | 1 | 1 | 6 | |||
| 7 | Орех М | ГайкаМ10 | 1 | 1 | 7 | |||
| 8 | Болт Mx | БолтМ16х65 | 2 | 2 | 8 | |||
| 9 | Шайба | Шайба16 | 2 | 2 | 9 | |||
| 10 | Хомут | 225.07.16.00.009 | 1 | 1 | 10 | |||
| 11 | прокладка | 257.07.02.00.005 | 1 | 1 | 11 | |||
| 12 | Хомут | 225.07.16.00.008 | 1 | 1 | 12 | |||
| 13 | Орех | 0.820.2041 | 1 | 1 | 13 |
