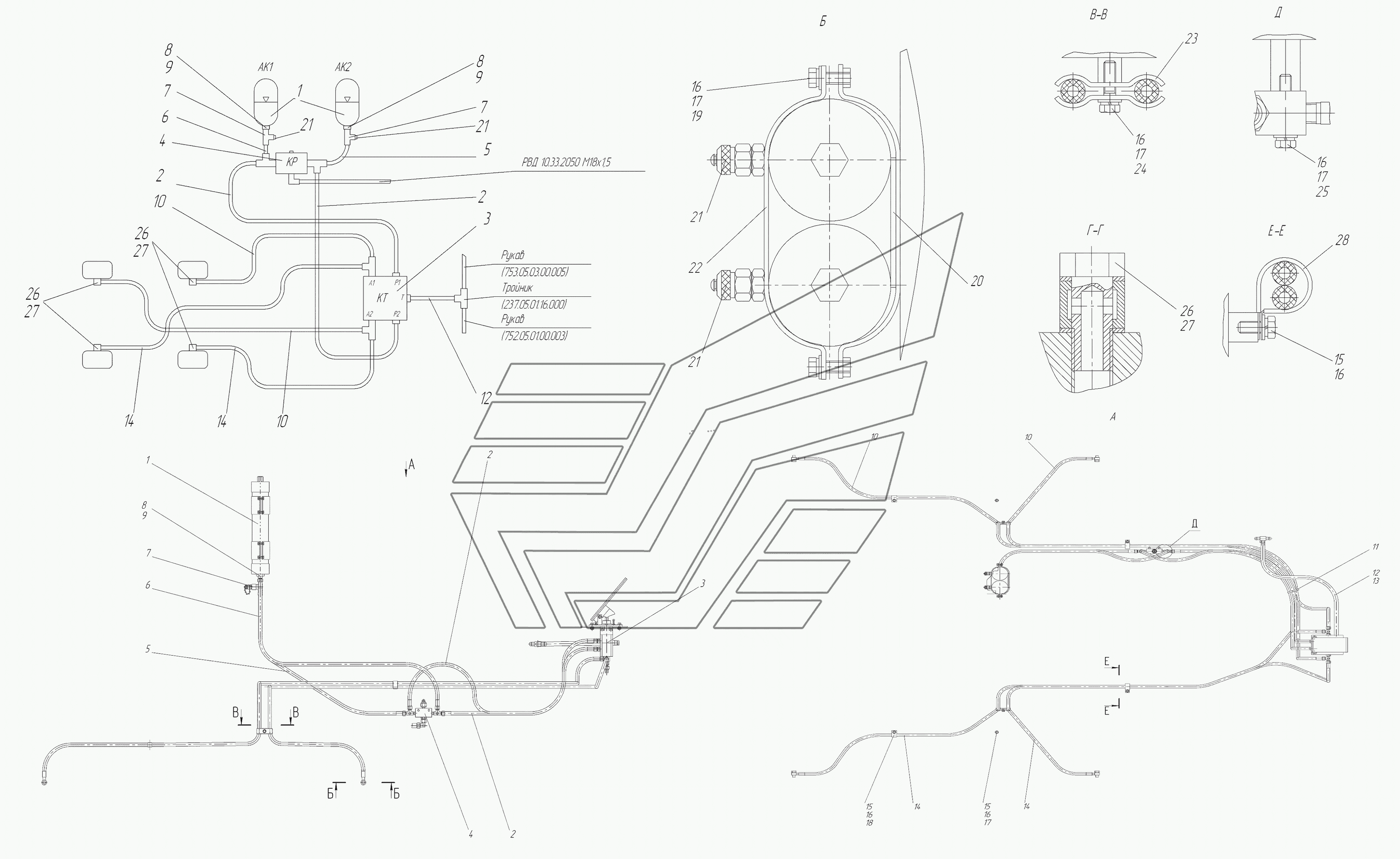

Гидросистема тормозов 752.11.00.00.000
100%
Название детали
Пневмогидроаккумулятор ПГА 1/320-03
Заводской номер
250.11.05.00.000
Количество на модель
2
№
1
Название детали
РВД
Заводской номер
РВД8.35.2100.М16х1,50/45
Количество на модель
2
№
2
Название детали
Установка педали тормоза
Заводской номер
752.11.02.00.000
Количество на модель
1
№
3
Название детали
Клапан разобщительный
Заводской номер
752.11.01.00.000
Количество на модель
1
№
4
Название детали
РВД 8.35.1000.М16х1,5
Заводской номер
РВД8.35.1000.М16х1,5
Количество на модель
1
№
5
Название детали
РВД 8.35.1450.М16х1,5
Заводской номер
РВД8.35.1450.М16х1,5
Количество на модель
1
№
6
Название детали
Тройник
Заводской номер
257.11.05.00.000
Количество на модель
2
№
7
Название детали
Штуцер
Заводской номер
752.11.00.00.001
Количество на модель
2
№
8
Название детали
Кольцо 024-029-30-2-2
Заводской номер
97040176
Количество на модель
2
№
9
Название детали
РВД
Заводской номер
РВД8.35.3450.М16х1,5Банджо14х14
Количество на модель
2
№
10
Название детали
Хомут-стяжка 7,6х400
Заводской номер
Хомут7,6х400
Количество на модель
10
№
11
Название детали
Рукав х, L=
Заводской номер
752.11.00.00.002
Количество на модель
1
№
12
Название детали
Хомут червячный «NORMA»
Заводской номер
NORMA16-27
Количество на модель
2
№
13
Название детали
РВД
Заводской номер
РВД8.35.3250.М16х1,5
Количество на модель
2
№
14
Название детали
Болт М8-6gx16.58.016
Заводской номер
БолтМ8-6gx16.58.016
Количество на модель
6
№
15
Название детали
Шайба
Заводской номер
99502049
Количество на модель
18
№
16
Название детали
Дисковый контур
Заводской номер
99503102
Количество на модель
14
№
17
Название детали
Хомут
Заводской номер
Rubber20/15
Количество на модель
2
№
18
Название детали
Болт М8-6gx25.58.016
Заводской номер
БолтМ8-6gx25.58.016
Количество на модель
8
№
19
Название детали
Прокладка Пластина Ф- I- ТМКЩ- С х
Заводской номер
271.11.00.00.005
Количество на модель
2
№
20
Название детали
Ниппель – манометр
Заводской номер
SMK-20G1/4
Количество на модель
2
№
21
Название детали
Хомут
Заводской номер
250.11.00.00.001
Количество на модель
2
№
22
Название детали
Скоба
Заводской номер
237.11.00.00.008
Количество на модель
4
№
23
Название детали
Болт М8-6gx30.58.016
Заводской номер
БолтМ8-6gx30.58.016
Количество на модель
2
№
24
Название детали
Болт М8-6gx45.58.016
Заводской номер
БолтМ8-6gx45.58.016
Количество на модель
2
№
25
Название детали
Болт полый
Заводской номер
255.05.35.07.011
Количество на модель
4
№
26
Название детали
прокладка
Заводской номер
99513016
Количество на модель
8
№
27
Название детали
Хомут
Заводской номер
Rubber45/20
Количество на модель
2
№
28
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Пневмогидроаккумулятор ПГА 1/320-03 | 250.11.05.00.000 | 2 | 2 | 1 | |||
| 2 | РВД | РВД8.35.2100.М16х1,50/45 | 2 | 2 | 2 | |||
| 3 | Установка педали тормоза | 752.11.02.00.000 | 1 | 1 | 3 | |||
| 4 | Клапан разобщительный | 752.11.01.00.000 | 1 | 1 | 4 | |||
| 5 | РВД 8.35.1000.М16х1,5 | РВД8.35.1000.М16х1,5 | 1 | 1 | 5 | |||
| 6 | РВД 8.35.1450.М16х1,5 | РВД8.35.1450.М16х1,5 | 1 | 1 | 6 | |||
| 7 | Тройник | 257.11.05.00.000 | 2 | 2 | 7 | |||
| 8 | Штуцер | 752.11.00.00.001 | 2 | 2 | 8 | |||
| 9 | Кольцо 024-029-30-2-2 | 97040176 | 2 | 2 | 9 | |||
| 10 | РВД | РВД8.35.3450.М16х1,5Банджо14х14 | 2 | 2 | 10 | |||
| 11 | Хомут-стяжка 7,6х400 | Хомут7,6х400 | 10 | 10 | 11 | |||
| 12 | Рукав х, L= | 752.11.00.00.002 | 1 | 1 | 12 | |||
| 13 | Хомут червячный «NORMA» | NORMA16-27 | 2 | 2 | 13 | |||
| 14 | РВД | РВД8.35.3250.М16х1,5 | 2 | 2 | 14 | |||
| 15 | Болт М8-6gx16.58.016 | БолтМ8-6gx16.58.016 | 6 | 6 | 15 | |||
| 16 | Шайба | 99502049 | 18 | 18 | 16 | |||
| 17 | Дисковый контур | 99503102 | 14 | 14 | 17 | |||
| 18 | Хомут | Rubber20/15 | 2 | 2 | 18 | |||
| 19 | Болт М8-6gx25.58.016 | БолтМ8-6gx25.58.016 | 8 | 8 | 19 | |||
| 20 | Прокладка Пластина Ф- I- ТМКЩ- С х | 271.11.00.00.005 | 2 | 2 | 20 | |||
| 21 | Ниппель – манометр | SMK-20G1/4 | 2 | 2 | 21 | |||
| 22 | Хомут | 250.11.00.00.001 | 2 | 2 | 22 | |||
| 23 | Скоба | 237.11.00.00.008 | 4 | 4 | 23 | |||
| 24 | Болт М8-6gx30.58.016 | БолтМ8-6gx30.58.016 | 2 | 2 | 24 | |||
| 25 | Болт М8-6gx45.58.016 | БолтМ8-6gx45.58.016 | 2 | 2 | 25 | |||
| 26 | Болт полый | 255.05.35.07.011 | 4 | 4 | 26 | |||
| 27 | прокладка | 99513016 | 8 | 8 | 27 | |||
| 28 | Хомут | Rubber45/20 | 2 | 2 | 28 |
