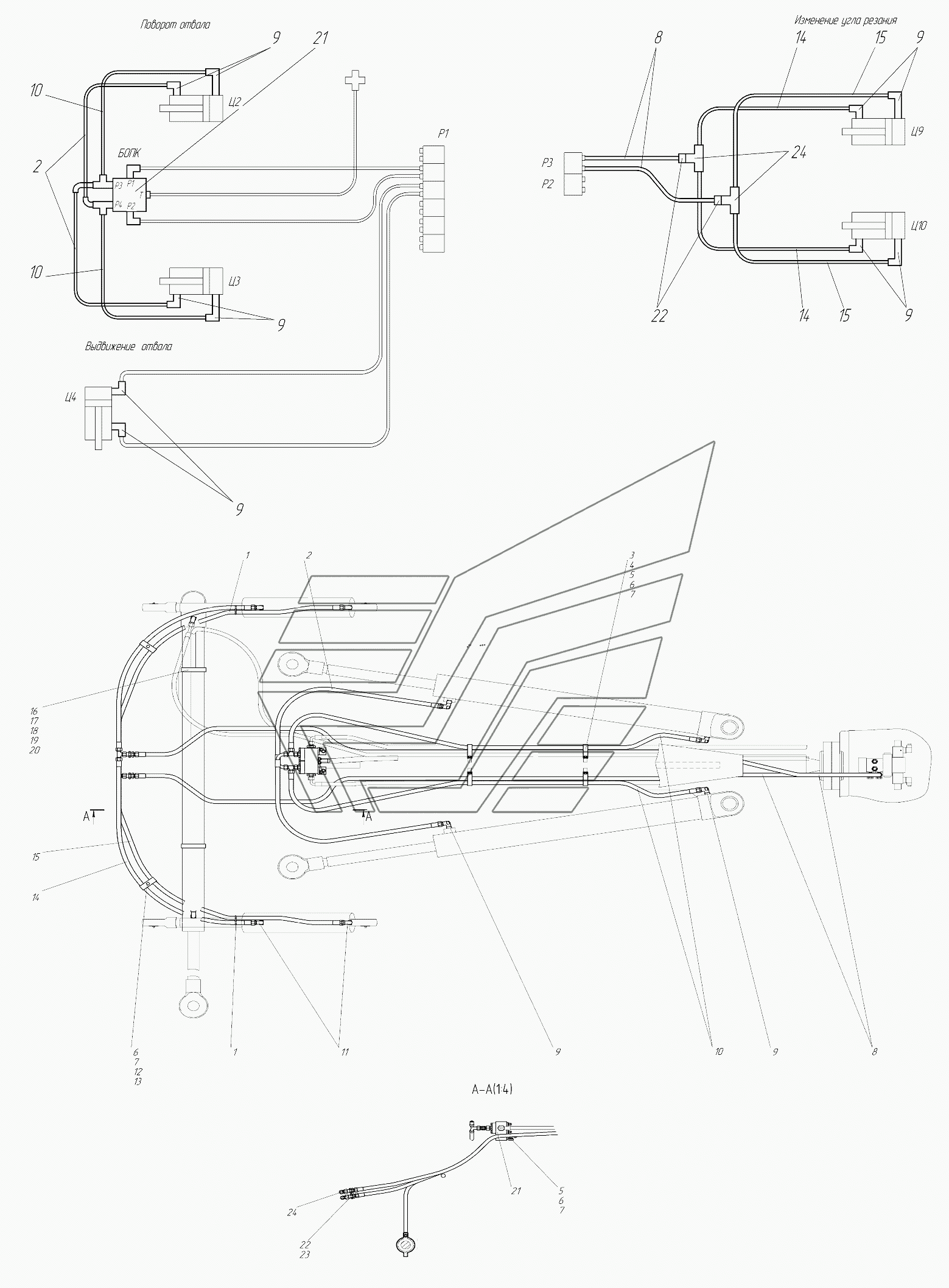

Гидросистема рабочего оборудования 724.05.04.00.000-01. Схема гидравлическая соединений 724.05.04.00.000 Г4
100%
Название детали
Хомут-стяжка 7,6х400
Заводской номер
Хомут7,6х400
Количество на модель
20
№
1
Название детали
РВД 10.33.1050.М18х1,5.0/90 СП
Заводской номер
РВД10.33.1050.М18х1,5.0/90СП
Количество на модель
2
№
2
Название детали
Хомут
Заводской номер
257.05.01.00.004
Количество на модель
4
№
3
Название детали
Трубка ТВ-, L=
Заводской номер
257.05.01.00.008
Количество на модель
4
№
4
Название детали
Болт М8х16-6g.58.016
Заводской номер
БолтМ8х16-6g.58.016
Количество на модель
4
№
5
Название детали
Шайба
Заводской номер
99502049
Количество на модель
8
№
6
Название детали
Шайба С8.02.Ст3сп.016
Заводской номер
ШайбаС8.02.Ст3сп.016
Количество на модель
8
№
7
Название детали
РВД
Заводской номер
РВД10.33.2000.М18х1,50/90.СП
Количество на модель
2
№
8
Название детали
Адаптер
Заводской номер
TN94-12LR1/2
Количество на модель
6
№
9
Название детали
РВД
Заводской номер
РВД10.33.2000.М18х1,5
Количество на модель
2
№
10
Название детали
Адаптер
Заводской номер
TN92GG-12LR1/2
Количество на модель
4
№
11
Название детали
Скоба
Заводской номер
613.04.00.00.002
Количество на модель
4
№
12
Название детали
Болт М8х30-6g.58.016
Заводской номер
БолтМ8х30-6g.58.016
Количество на модель
2
№
13
Название детали
РВД
Заводской номер
РВД10.33.1300.М18х1,50/90
Количество на модель
2
№
14
Название детали
РВД
Заводской номер
РВД10.33.1750.М18х1,50/90
Количество на модель
2
№
15
Название детали
Хомут
Заводской номер
0.884.2009
Количество на модель
2
№
16
Название детали
Болт М10х30-6g.58.016
Заводской номер
БолтМ10х30-6g.58.016
Количество на модель
2
№
17
Название детали
Орех
Заводской номер
ГайкаМ10-6Н.5.016
Количество на модель
2
№
18
Название детали
Шайба С.10х2,02 Ст3сп.016
Заводской номер
ШайбаС.10х2,02Ст3сп.016
Количество на модель
2
№
19
Название детали
Шайба С.18.02.Ст3сп.016
Заводской номер
ШайбаС.18.02.Ст3сп.016
Количество на модель
2
№
20
Название детали
Блок клапанов
Заводской номер
257.05.04.01.000-01
Количество на модель
1
№
21
Название детали
Адаптер TN102-
Заводской номер
TN102-12L
Количество на модель
2
№
22
Название детали
Шайба
Заводской номер
ШайбаС.18.02
Количество на модель
2
№
23
Название детали
Адаптер TN120-
Заводской номер
TN120-12L
Количество на модель
2
№
24
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Хомут-стяжка 7,6х400 | Хомут7,6х400 | 20 | 20 | 1 | |||
| 2 | РВД 10.33.1050.М18х1,5.0/90 СП | РВД10.33.1050.М18х1,5.0/90СП | 2 | 2 | 2 | |||
| 3 | Хомут | 257.05.01.00.004 | 4 | 4 | 3 | |||
| 4 | Трубка ТВ-, L= | 257.05.01.00.008 | 4 | 4 | 4 | |||
| 5 | Болт М8х16-6g.58.016 | БолтМ8х16-6g.58.016 | 4 | 4 | 5 | |||
| 6 | Шайба | 99502049 | 8 | 8 | 6 | |||
| 7 | Шайба С8.02.Ст3сп.016 | ШайбаС8.02.Ст3сп.016 | 8 | 8 | 7 | |||
| 8 | РВД | РВД10.33.2000.М18х1,50/90.СП | 2 | 2 | 8 | |||
| 9 | Адаптер | TN94-12LR1/2 | 6 | 6 | 9 | |||
| 10 | РВД | РВД10.33.2000.М18х1,5 | 2 | 2 | 10 | |||
| 11 | Адаптер | TN92GG-12LR1/2 | 4 | 4 | 11 | |||
| 12 | Скоба | 613.04.00.00.002 | 4 | 4 | 12 | |||
| 13 | Болт М8х30-6g.58.016 | БолтМ8х30-6g.58.016 | 2 | 2 | 13 | |||
| 14 | РВД | РВД10.33.1300.М18х1,50/90 | 2 | 2 | 14 | |||
| 15 | РВД | РВД10.33.1750.М18х1,50/90 | 2 | 2 | 15 | |||
| 16 | Хомут | 0.884.2009 | 2 | 2 | 16 | |||
| 17 | Болт М10х30-6g.58.016 | БолтМ10х30-6g.58.016 | 2 | 2 | 17 | |||
| 18 | Орех | ГайкаМ10-6Н.5.016 | 2 | 2 | 18 | |||
| 19 | Шайба С.10х2,02 Ст3сп.016 | ШайбаС.10х2,02Ст3сп.016 | 2 | 2 | 19 | |||
| 20 | Шайба С.18.02.Ст3сп.016 | ШайбаС.18.02.Ст3сп.016 | 2 | 2 | 20 | |||
| 21 | Блок клапанов | 257.05.04.01.000-01 | 1 | 1 | 21 | |||
| 22 | Адаптер TN102- | TN102-12L | 2 | 2 | 22 | |||
| 23 | Шайба | ШайбаС.18.02 | 2 | 2 | 23 | |||
| 24 | Адаптер TN120- | TN120-12L | 2 | 2 | 24 |
