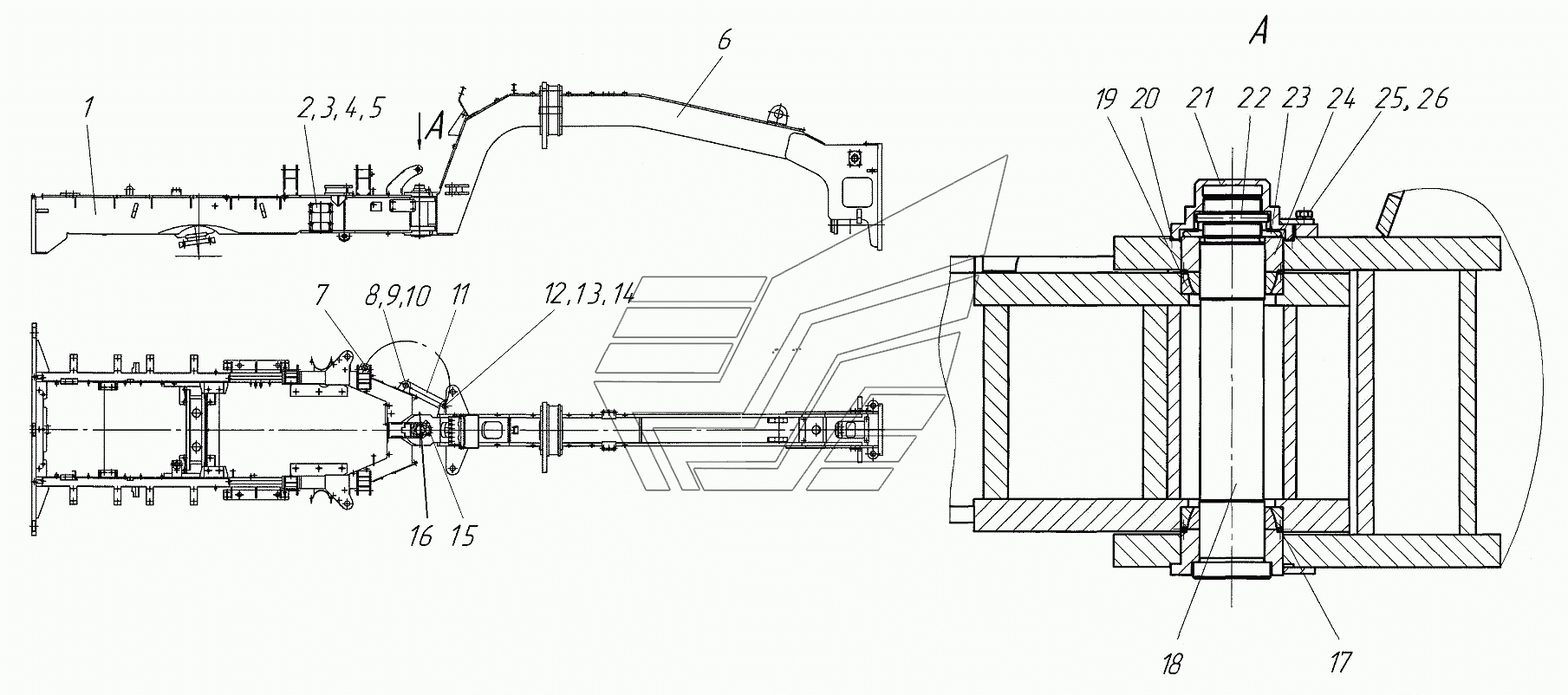

Рама-
100%
Название детали
Оборудование рамы подмоторной
Заводской номер
760.01.11.00.000-02
Количество на модель
1
№
1
Название детали
Хомут
Заводской номер
776.01.07.00.000
Количество на модель
4
№
2
Название детали
Тарелка
Заводской номер
257.01.01.03.002
Количество на модель
8
№
3
Название детали
Гайка- Н.
Заводской номер
ГайкаМ8-6Н.6.016
Количество на модель
16
№
4
Название детали
Диск.G.
Заводской номер
Шайба8.65Г.016
Количество на модель
16
№
5
Название детали
Оборудование передней рамы
Заводской номер
760.01.02.00.000-02
Количество на модель
1
№
6
Название детали
Опора
Заводской номер
257.01.05.00.000
Количество на модель
1
№
7
Название детали
Вот
Заводской номер
0.804.1090
Количество на модель
1
№
8
Название детали
Кольцо В
Заводской номер
В45
Количество на модель
1
№
9
Название детали
Шайба
Заводской номер
271.19.00.00.003
Количество на модель
1
№
10
Название детали
Тяга
Заводской номер
257.01.00.00.001
Количество на модель
1
№
11
Название детали
Кронштейн
Заводской номер
225.21.11.00.002
Количество на модель
1
№
12
Название детали
Вот
Заводской номер
240.01.00.00.003
Количество на модель
1
№
13
Название детали
Защелка
Заводской номер
255.01.00.00.004
Количество на модель
2
№
14
Название детали
Ригель
Заводской номер
751.01.00.00.006
Количество на модель
1
№
15
Название детали
Масленка
Заводской номер
Масленка1.3Ц6
Количество на модель
2
№
16
Название детали
Кольцо- -
Заводской номер
115-125-58-2-2
Количество на модель
2
№
17
Название детали
Вот
Заводской номер
751.01.03.00.000
Количество на модель
1
№
18
Название детали
Подшипник GE-
Заводской номер
GE-80SX
Количество на модель
2
№
19
Название детали
Кольцо- -
Заводской номер
145-155-46-2-2
Количество на модель
1
№
20
Название детали
Крышка
Заводской номер
751.01.00.00.002
Количество на модель
1
№
21
Название детали
Штифт
Заводской номер
751.01.00.00.005
Количество на модель
1
№
22
Название детали
Орех
Заводской номер
751.01.00.00.004
Количество на модель
1
№
23
Название детали
Вкладыш
Заводской номер
751.01.00.00.003
Количество на модель
1
№
24
Название детали
Болт Mx
Заводской номер
БолтМ12х25
Количество на модель
2
№
25
Название детали
ShaybaG
Заводской номер
Шайба12.65Г
Количество на модель
2
№
26
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Оборудование рамы подмоторной | 760.01.11.00.000-02 | 1 | 1 | 1 | |||
| 2 | Хомут | 776.01.07.00.000 | 4 | 4 | 2 | |||
| 3 | Тарелка | 257.01.01.03.002 | 8 | 8 | 3 | |||
| 4 | Гайка- Н. | ГайкаМ8-6Н.6.016 | 16 | 16 | 4 | |||
| 5 | Диск.G. | Шайба8.65Г.016 | 16 | 16 | 5 | |||
| 6 | Оборудование передней рамы | 760.01.02.00.000-02 | 1 | 1 | 6 | |||
| 7 | Опора | 257.01.05.00.000 | 1 | 1 | 7 | |||
| 8 | Вот | 0.804.1090 | 1 | 1 | 8 | |||
| 9 | Кольцо В | В45 | 1 | 1 | 9 | |||
| 10 | Шайба | 271.19.00.00.003 | 1 | 1 | 10 | |||
| 11 | Тяга | 257.01.00.00.001 | 1 | 1 | 11 | |||
| 12 | Кронштейн | 225.21.11.00.002 | 1 | 1 | 12 | |||
| 13 | Вот | 240.01.00.00.003 | 1 | 1 | 13 | |||
| 14 | Защелка | 255.01.00.00.004 | 2 | 2 | 14 | |||
| 15 | Ригель | 751.01.00.00.006 | 1 | 1 | 15 | |||
| 16 | Масленка | Масленка1.3Ц6 | 2 | 2 | 16 | |||
| 17 | Кольцо- - | 115-125-58-2-2 | 2 | 2 | 17 | |||
| 18 | Вот | 751.01.03.00.000 | 1 | 1 | 18 | |||
| 19 | Подшипник GE- | GE-80SX | 2 | 2 | 19 | |||
| 20 | Кольцо- - | 145-155-46-2-2 | 1 | 1 | 20 | |||
| 21 | Крышка | 751.01.00.00.002 | 1 | 1 | 21 | |||
| 22 | Штифт | 751.01.00.00.005 | 1 | 1 | 22 | |||
| 23 | Орех | 751.01.00.00.004 | 1 | 1 | 23 | |||
| 24 | Вкладыш | 751.01.00.00.003 | 1 | 1 | 24 | |||
| 25 | Болт Mx | БолтМ12х25 | 2 | 2 | 25 | |||
| 26 | ShaybaG | Шайба12.65Г | 2 | 2 | 26 |
