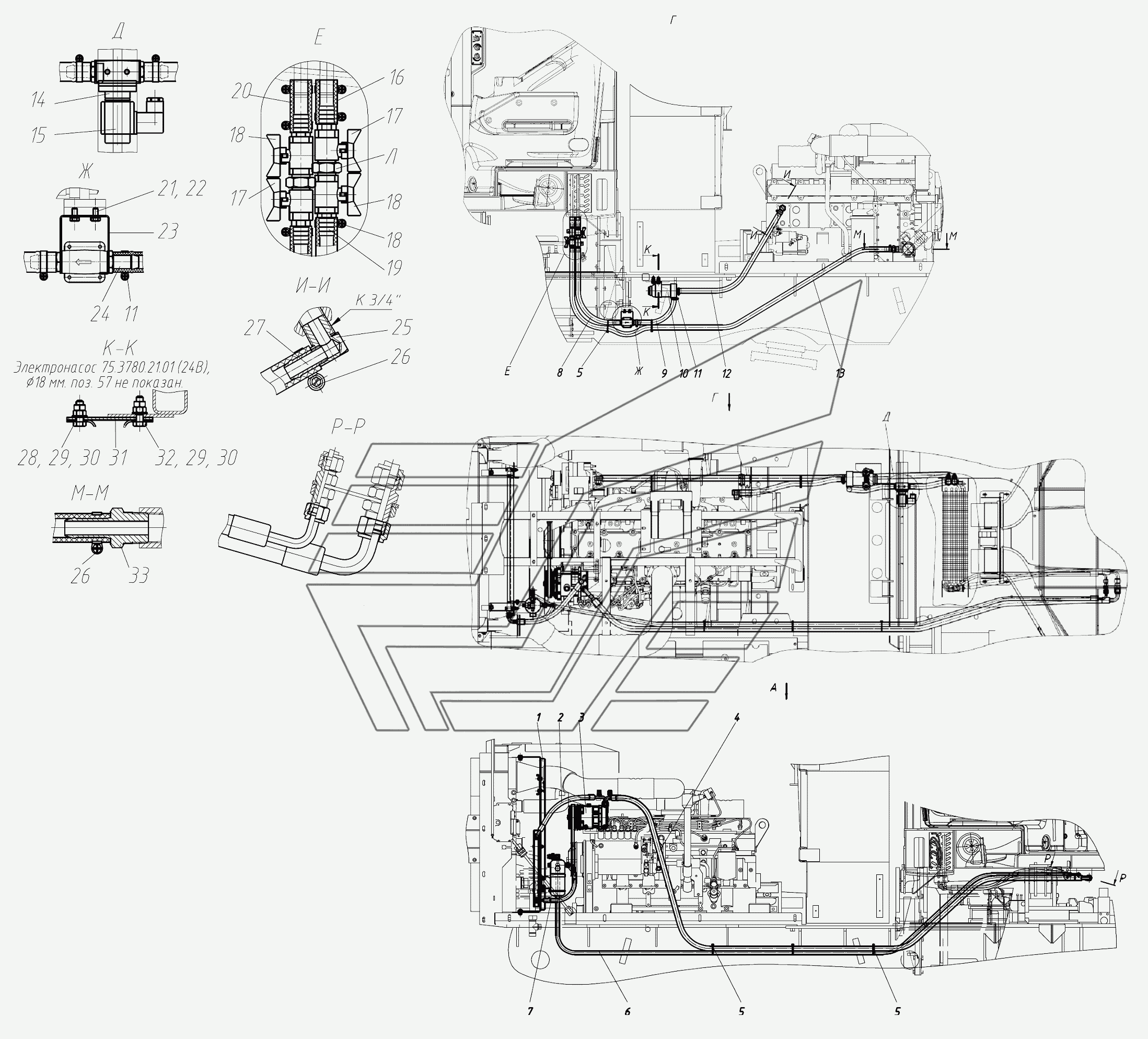

Установка системы климатической-
100%
Название детали
Болт M6-
Заводской номер
БолтM6-6gx16.58.016
Количество на модель
6
№
Название детали
Орехов М.Н.
Заводской номер
ГайкаМ12-6Н.05.016
Количество на модель
3
№
Название детали
Вилка
Заводской номер
760.31.01.00.001
Количество на модель
1
№
Название детали
Вилка
Заводской номер
760.31.01.00.002
Количество на модель
1
№
Название детали
Компрессор
Заводской номер
SE-I.03.01.120
Количество на модель
1
№
Название детали
Ремень AVX 13x1200
Заводской номер
SE-4.07.01.017
Количество на модель
1
№
Название детали
Болт M10...
Заводской номер
БолтM10-8gx40.109.40X.016
Количество на модель
4
№
Название детали
Гайка- Н.
Заводской номер
ГайкаМ10-6Н.6.016
Количество на модель
4
№
Название детали
Шайба
Заводской номер
Шайба10.65Г.016
Количество на модель
4
№
Название детали
Диск.G.
Заводской номер
Шайба8.65Г.016
Количество на модель
4
№
Название детали
Гайка- Н.
Заводской номер
ГайкаМ8-6Н.6.016
Количество на модель
4
№
Название детали
Болт
Заводской номер
БолтM8-6gx20.58.016
Количество на модель
4
№
Название детали
Кронштейн
Заводской номер
760.31.05.00.001
Количество на модель
2
№
Название детали
Ребро
Заводской номер
760.31.05.00.002
Количество на модель
1
№
Название детали
Ресивер DA- SE-
Заводской номер
DA-8141SE-1.05.02.012
Количество на модель
1
№
Название детали
Конденсатор
Заводской номер
SE-1.04.01.117
Количество на модель
1
№
Название детали
Датчик давления SE-
Заводской номер
HP/LPSE-1.05.01.001
Количество на модель
1
№
Название детали
Орехов М.Н.
Заводской номер
ГайкаМ6-6Н.6.016
Количество на модель
10
№
Название детали
Шайба Г.
Заводской номер
Шайба6.65Г.016
Количество на модель
10
№
Название детали
Диск S.S.Ts.
Заводской номер
ШайбаС.10.02.Ст3сп.016
Количество на модель
4
№
Название детали
Установка конденсатора
Заводской номер
760.31.05.00.000-00
Количество на модель
1
№
1
Название детали
Хладонопровод компрессор- конденсатор °х° L= мм SE-
Заводской номер
SE-1.06.02.198
Количество на модель
1
№
2
Название детали
Установка компрессора
Заводской номер
780.31.01.00.000-00
Количество на модель
1
№
3
Название детали
Хладонопровод испаритель компрессор °(б/г)х° R134а L= мм SE-
Заводской номер
SE-1.06.05.198
Количество на модель
1
№
4
Название детали
Хомут пластиковый
Заводской номер
45560
Количество на модель
16
№
5
Название детали
Хладонопровод ресивер- испаритель °х° (б/г) L= мм SE-
Заводской номер
SE-1.06.04.198
Количество на модель
1
№
6
Название детали
Хладонопровод конденсатор- ресивер °х° L= мм SE-
Заводской номер
SE-1.06.03.198
Количество на модель
1
№
7
Название детали
Рукав
Заводской номер
780.31.00.00.006
Количество на модель
1
№
8
Название детали
Рукав
Заводской номер
730.31.00.00.012
Количество на модель
1
№
9
Название детали
Электронасос
Заводской номер
75.3780.21.01
Количество на модель
1
№
10
Название детали
Хомут червячный «NORMA»
Заводской номер
NORMA16-27
Количество на модель
12
№
11
Название детали
Рукав
Заводской номер
780.31.00.00.004
Количество на модель
1
№
12
Название детали
Рукав
Заводской номер
780.31.00.00.005
Количество на модель
1
№
13
Название детали
Клапан соленоидный
Заводской номер
032U5252
Количество на модель
1
№
14
Название детали
Катушка
Заводской номер
018F7397
Количество на модель
1
№
15
Название детали
Рукав
Заводской номер
780.31.00.00.002
Количество на модель
1
№
16
Название детали
Кран шаровый VALTEC BT00000012
Заводской номер
VALTECBT00000012
Количество на модель
2
№
17
Название детали
Кран с рукояткой- бабочкой
Заводской номер
В-ВVALTECVT.217G1/2dm
Количество на модель
2
№
18
Название детали
Штуцер VALTEC FM
Заводской номер
VALTECФМ00151216
Количество на модель
4
№
19
Название детали
Рукав
Заводской номер
780.31.00.00.003
Количество на модель
1
№
20
Название детали
Болт M- x
Заводской номер
БолтМ6-6gх12.58.016
Количество на модель
2
№
21
Название детали
Кронштейн крепления клапана SE-
Заводской номер
SE-1.02.06.037
Количество на модель
1
№
23
Название детали
Ниппель
Заводской номер
780.31.00.00.001
Количество на модель
2
№
24
Название детали
Переходник
Заводской номер
730.31.00.00.005
Количество на модель
1
№
25
Название детали
Хомут силовой одноболтовый
Заводской номер
Robust23-25
Количество на модель
2
№
26
Название детали
Ниппель
Заводской номер
730.31.00.00.006
Количество на модель
1
№
27
Название детали
Болт M- x
Заводской номер
БолтМ8-6gх25.58.016
Количество на модель
2
№
28
Название детали
Диск S.S.Ts.
Заводской номер
ШайбаС.8.02.Ст3сп.016
Количество на модель
3
№
30
Название детали
Переходник
Заводской номер
730.31.00.00.011
Количество на модель
1
№
31
Название детали
Болт
Заводской номер
БолтМ8-6gх30.58.016
Количество на модель
1
№
32
Название детали
Ниппель
Заводской номер
250.41.00.00.006
Количество на модель
1
№
33
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Болт M6- | БолтM6-6gx16.58.016 | 6 | 6 | |||||
| Орехов М.Н. | ГайкаМ12-6Н.05.016 | 3 | 3 | |||||
| Вилка | 760.31.01.00.001 | 1 | 1 | |||||
| Вилка | 760.31.01.00.002 | 1 | 1 | |||||
| Компрессор | SE-I.03.01.120 | 1 | 1 | |||||
| Ремень AVX 13x1200 | SE-4.07.01.017 | 1 | 1 | |||||
| Болт M10... | БолтM10-8gx40.109.40X.016 | 4 | 4 | |||||
| Гайка- Н. | ГайкаМ10-6Н.6.016 | 4 | 4 | |||||
| Шайба | Шайба10.65Г.016 | 4 | 4 | |||||
| Диск.G. | Шайба8.65Г.016 | 4 | 4 | |||||
| Гайка- Н. | ГайкаМ8-6Н.6.016 | 4 | 4 | |||||
| Болт | БолтM8-6gx20.58.016 | 4 | 4 | |||||
| Кронштейн | 760.31.05.00.001 | 2 | 2 | |||||
| Ребро | 760.31.05.00.002 | 1 | 1 | |||||
| Ресивер DA- SE- | DA-8141SE-1.05.02.012 | 1 | 1 | |||||
| Конденсатор | SE-1.04.01.117 | 1 | 1 | |||||
| Датчик давления SE- | HP/LPSE-1.05.01.001 | 1 | 1 | |||||
| Орехов М.Н. | ГайкаМ6-6Н.6.016 | 10 | 10 | |||||
| Шайба Г. | Шайба6.65Г.016 | 10 | 10 | |||||
| Диск S.S.Ts. | ШайбаС.10.02.Ст3сп.016 | 4 | 4 | |||||
| 1 | Установка конденсатора | 760.31.05.00.000-00 | 1 | 1 | 1 | |||
| 2 | Хладонопровод компрессор- конденсатор °х° L= мм SE- | SE-1.06.02.198 | 1 | 1 | 2 | |||
| 3 | Установка компрессора | 780.31.01.00.000-00 | 1 | 1 | 3 | |||
| 4 | Хладонопровод испаритель компрессор °(б/г)х° R134а L= мм SE- | SE-1.06.05.198 | 1 | 1 | 4 | |||
| 5 | Хомут пластиковый | 45560 | 16 | 16 | 5 | |||
| 6 | Хладонопровод ресивер- испаритель °х° (б/г) L= мм SE- | SE-1.06.04.198 | 1 | 1 | 6 | |||
| 7 | Хладонопровод конденсатор- ресивер °х° L= мм SE- | SE-1.06.03.198 | 1 | 1 | 7 | |||
| 8 | Рукав | 780.31.00.00.006 | 1 | 1 | 8 | |||
| 9 | Рукав | 730.31.00.00.012 | 1 | 1 | 9 | |||
| 10 | Электронасос | 75.3780.21.01 | 1 | 1 | 10 | |||
| 11 | Хомут червячный «NORMA» | NORMA16-27 | 12 | 12 | 11 | |||
| 12 | Рукав | 780.31.00.00.004 | 1 | 1 | 12 | |||
| 13 | Рукав | 780.31.00.00.005 | 1 | 1 | 13 | |||
| 14 | Клапан соленоидный | 032U5252 | 1 | 1 | 14 | |||
| 15 | Катушка | 018F7397 | 1 | 1 | 15 | |||
| 16 | Рукав | 780.31.00.00.002 | 1 | 1 | 16 | |||
| 17 | Кран шаровый VALTEC BT00000012 | VALTECBT00000012 | 2 | 2 | 17 | |||
| 18 | Кран с рукояткой- бабочкой | В-ВVALTECVT.217G1/2dm | 2 | 2 | 18 | |||
| 19 | Штуцер VALTEC FM | VALTECФМ00151216 | 4 | 4 | 19 | |||
| 20 | Рукав | 780.31.00.00.003 | 1 | 1 | 20 | |||
| 21 | Болт M- x | БолтМ6-6gх12.58.016 | 2 | 2 | 21 | |||
| 23 | Кронштейн крепления клапана SE- | SE-1.02.06.037 | 1 | 1 | 23 | |||
| 24 | Ниппель | 780.31.00.00.001 | 2 | 2 | 24 | |||
| 25 | Переходник | 730.31.00.00.005 | 1 | 1 | 25 | |||
| 26 | Хомут силовой одноболтовый | Robust23-25 | 2 | 2 | 26 | |||
| 27 | Ниппель | 730.31.00.00.006 | 1 | 1 | 27 | |||
| 28 | Болт M- x | БолтМ8-6gх25.58.016 | 2 | 2 | 28 | |||
| 30 | Диск S.S.Ts. | ШайбаС.8.02.Ст3сп.016 | 3 | 3 | 30 | |||
| 31 | Переходник | 730.31.00.00.011 | 1 | 1 | 31 | |||
| 32 | Болт | БолтМ8-6gх30.58.016 | 1 | 1 | 32 | |||
| 33 | Ниппель | 250.41.00.00.006 | 1 | 1 | 33 |
