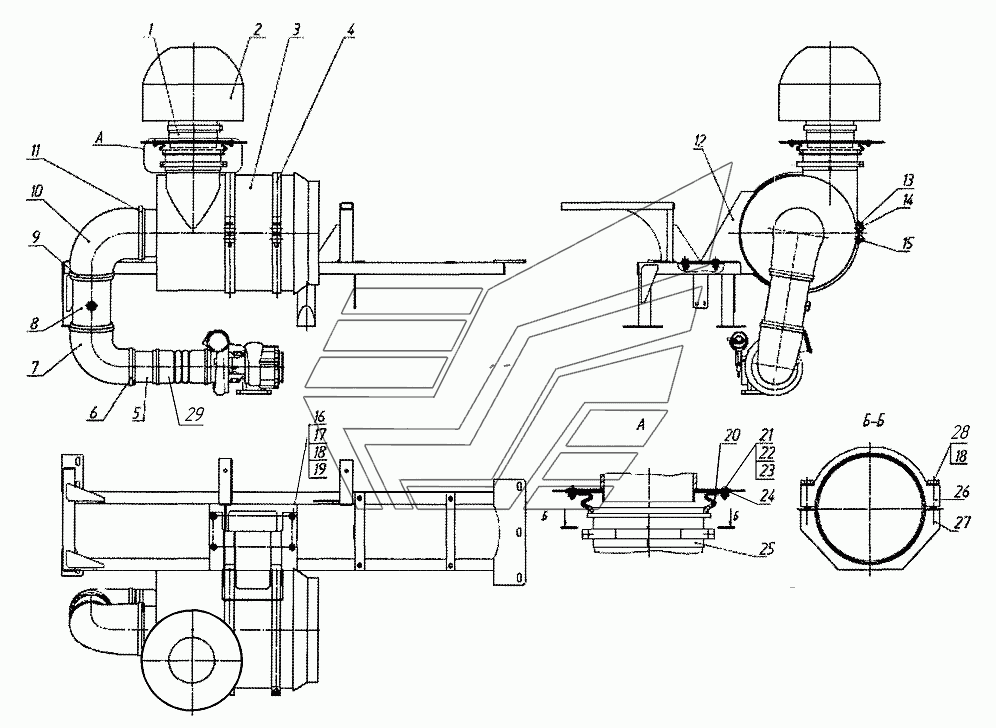

Установка воздухоочистителя-
100%
Название детали
Переходник
Заводской номер
760.22.04.00.500
Количество на модель
1
№
1
Название детали
Предочиститель
Заводской номер
АР8410
Количество на модель
1
№
2
Название детали
Фильтр воздушный ФВ
Заводской номер
ФВ725.1109510
Количество на модель
1
№
3
Название детали
Стяжка
Заводской номер
760.22.04.00.001
Количество на модель
2
№
4
Название детали
Переходник
Заводской номер
760.22.04.00.009
Количество на модель
1
№
5
Название детали
Хомут червячный
Заводской номер
NORMA100-120
Количество на модель
3
№
6
Название детали
Элемент фильтра
Заводской номер
P121482
Количество на модель
1
№
7
Название детали
Патрубок
Заводской номер
760.22.04.00.400
Количество на модель
1
№
8
Название детали
Хомут червячный NORMA
Заводской номер
NORMA120-140
Количество на модель
2
№
9
Название детали
Патрубок
Заводской номер
3316589
Количество на модель
1
№
10
Название детали
Хомут силовой одноболтовый
Заводской номер
Robust162-174
Количество на модель
1
№
11
Название детали
Кронштейн
Заводской номер
760.22.04.00.100
Количество на модель
1
№
12
Название детали
Болт Mx
Заводской номер
БолтМ10х60
Количество на модель
2
№
13
Название детали
Бонка
Заводской номер
257.02.04.00.009
Количество на модель
2
№
14
Название детали
Бонка
Заводской номер
257.02.04.00.010
Количество на модель
2
№
15
Название детали
Болт Mx
Заводской номер
БолтМ10х30
Количество на модель
4
№
16
Название детали
Орех М
Заводской номер
ГайкаМ10
Количество на модель
4
№
17
Название детали
ShaybaG
Заводской номер
Шайба10.65Г
Количество на модель
6
№
18
Название детали
Шайба С.
Заводской номер
ШайбаС.10
Количество на модель
4
№
19
Название детали
Патрубок
Заводской номер
760.22.04.00.004
Количество на модель
1
№
20
Название детали
Винт
Заводской номер
ВинтМ6х16
Количество на модель
4
№
21
Название детали
Орех
Заводской номер
ГайкаМ6
Количество на модель
4
№
22
Название детали
Шайба
Заводской номер
Шайба6.65Г
Количество на модель
4
№
23
Название детали
прокладка
Заводской номер
760.22.04.00.008
Количество на модель
1
№
24
Название детали
Переходник
Заводской номер
760.22.04.00.005
Количество на модель
1
№
25
Название детали
Хомут
Заводской номер
760.22.04.00.007
Количество на модель
1
№
26
Название детали
Хомут
Заводской номер
760.22.04.00.006
Количество на модель
1
№
27
Название детали
Болт
Заводской номер
БолтМ10х65
Количество на модель
2
№
28
Название детали
Рукав силиконовый
Заводской номер
Рукавd=100
Количество на модель
1
№
29
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Переходник | 760.22.04.00.500 | 1 | 1 | 1 | |||
| 2 | Предочиститель | АР8410 | 1 | 1 | 2 | |||
| 3 | Фильтр воздушный ФВ | ФВ725.1109510 | 1 | 1 | 3 | |||
| 4 | Стяжка | 760.22.04.00.001 | 2 | 2 | 4 | |||
| 5 | Переходник | 760.22.04.00.009 | 1 | 1 | 5 | |||
| 6 | Хомут червячный | NORMA100-120 | 3 | 3 | 6 | |||
| 7 | Элемент фильтра | P121482 | 1 | 1 | 7 | |||
| 8 | Патрубок | 760.22.04.00.400 | 1 | 1 | 8 | |||
| 9 | Хомут червячный NORMA | NORMA120-140 | 2 | 2 | 9 | |||
| 10 | Патрубок | 3316589 | 1 | 1 | 10 | |||
| 11 | Хомут силовой одноболтовый | Robust162-174 | 1 | 1 | 11 | |||
| 12 | Кронштейн | 760.22.04.00.100 | 1 | 1 | 12 | |||
| 13 | Болт Mx | БолтМ10х60 | 2 | 2 | 13 | |||
| 14 | Бонка | 257.02.04.00.009 | 2 | 2 | 14 | |||
| 15 | Бонка | 257.02.04.00.010 | 2 | 2 | 15 | |||
| 16 | Болт Mx | БолтМ10х30 | 4 | 4 | 16 | |||
| 17 | Орех М | ГайкаМ10 | 4 | 4 | 17 | |||
| 18 | ShaybaG | Шайба10.65Г | 6 | 6 | 18 | |||
| 19 | Шайба С. | ШайбаС.10 | 4 | 4 | 19 | |||
| 20 | Патрубок | 760.22.04.00.004 | 1 | 1 | 20 | |||
| 21 | Винт | ВинтМ6х16 | 4 | 4 | 21 | |||
| 22 | Орех | ГайкаМ6 | 4 | 4 | 22 | |||
| 23 | Шайба | Шайба6.65Г | 4 | 4 | 23 | |||
| 24 | прокладка | 760.22.04.00.008 | 1 | 1 | 24 | |||
| 25 | Переходник | 760.22.04.00.005 | 1 | 1 | 25 | |||
| 26 | Хомут | 760.22.04.00.007 | 1 | 1 | 26 | |||
| 27 | Хомут | 760.22.04.00.006 | 1 | 1 | 27 | |||
| 28 | Болт | БолтМ10х65 | 2 | 2 | 28 | |||
| 29 | Рукав силиконовый | Рукавd=100 | 1 | 1 | 29 |
