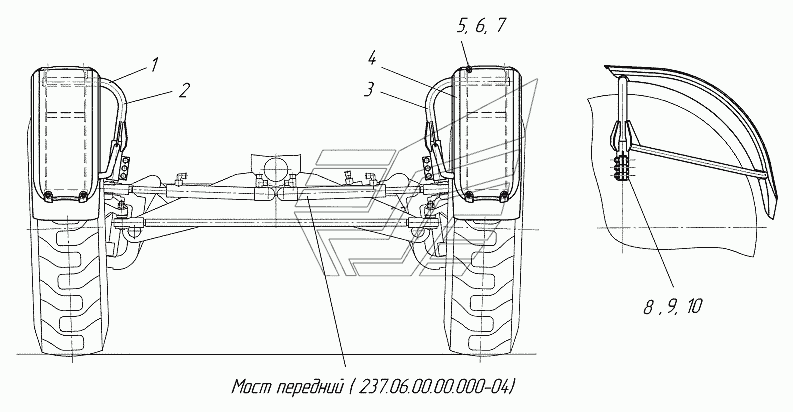

Установка крыльев передних
100%
Название детали
Мост передний
Заводской номер
237.06.00.00.000-04
Количество на модель
№
Название детали
Крыло переднее
Заводской номер
751.47.00.00.001-01
Количество на модель
1
№
1
Название детали
Каркас крыла
Заводской номер
751.47.01.00.000-01
Количество на модель
1
№
2
Название детали
Каркас крыла
Заводской номер
751.47.01.00.000-00
Количество на модель
1
№
3
Название детали
Крыло переднее
Заводской номер
751.47.00.00.000-00
Количество на модель
1
№
4
Название детали
Винт Mx
Заводской номер
ВинтМ6х25.46
Количество на модель
8
№
5
Название детали
Орех М
Заводской номер
ГайкаМ6.88.016
Количество на модель
8
№
6
Название детали
Шайба плоская увеличенная
Заводской номер
6.А2.016
Количество на модель
16
№
7
Название детали
Болт M- x
Заводской номер
БолтМ16-6gх60.58.016
Количество на модель
6
№
8
Название детали
Орех
Заводской номер
ГайкаМ16-6Н.5.016
Количество на модель
6
№
9
Название детали
Диск.G.
Заводской номер
Шайба16.65Г.016
Количество на модель
6
№
10
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Мост передний | 237.06.00.00.000-04 | |||||||
| 1 | Крыло переднее | 751.47.00.00.001-01 | 1 | 1 | 1 | |||
| 2 | Каркас крыла | 751.47.01.00.000-01 | 1 | 1 | 2 | |||
| 3 | Каркас крыла | 751.47.01.00.000-00 | 1 | 1 | 3 | |||
| 4 | Крыло переднее | 751.47.00.00.000-00 | 1 | 1 | 4 | |||
| 5 | Винт Mx | ВинтМ6х25.46 | 8 | 8 | 5 | |||
| 6 | Орех М | ГайкаМ6.88.016 | 8 | 8 | 6 | |||
| 7 | Шайба плоская увеличенная | 6.А2.016 | 16 | 16 | 7 | |||
| 8 | Болт M- x | БолтМ16-6gх60.58.016 | 6 | 6 | 8 | |||
| 9 | Орех | ГайкаМ16-6Н.5.016 | 6 | 6 | 9 | |||
| 10 | Диск.G. | Шайба16.65Г.016 | 6 | 6 | 10 |
