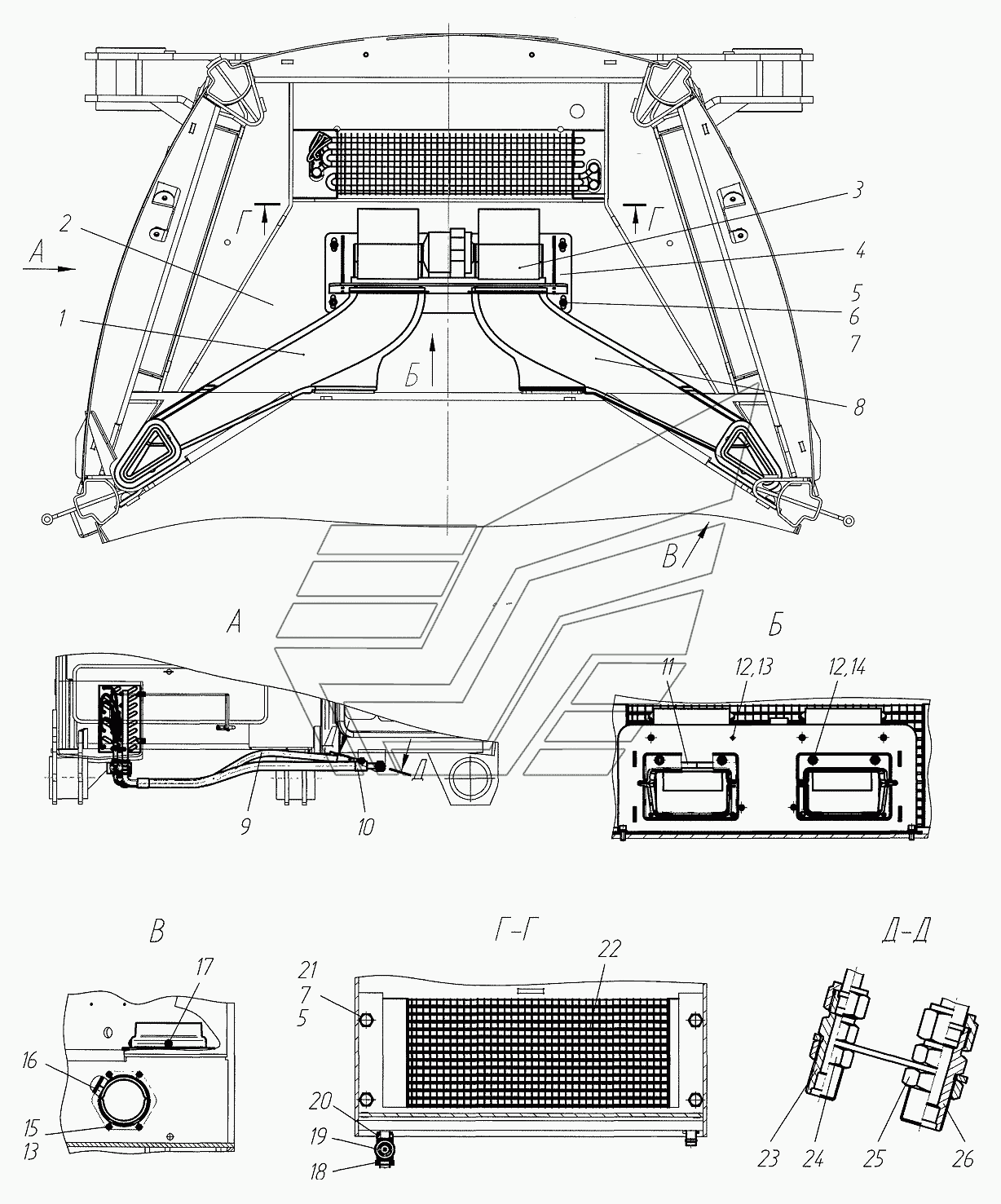

Установка воздушных каналов и теплообменника
100%
Название детали
Канал воздушный нижний правый в сборе
Заводской номер
BRY.0095.00
Количество на модель
1
№
1
Название детали
Установка теплоизоляции
Заводской номер
171.01.03.02.000
Количество на модель
1
№
2
Название детали
Вентилятор
Заводской номер
SPAL24B006-B39-22
Количество на модель
1
№
3
Название детали
Кронштейн
Заводской номер
171.01.03.01.000
Количество на модель
1
№
4
Название детали
Болт Mx
Заводской номер
БолтМ6х20
Количество на модель
8
№
5
Название детали
Шайба
Заводской номер
Шайба6.65Г
Количество на модель
4
№
6
Название детали
Шайба
Заводской номер
ШайбаС.6
Количество на модель
8
№
7
Название детали
Канал воздушный нижний левый в сборе
Заводской номер
BRY.0094.00
Количество на модель
1
№
8
Название детали
Хладонопровод разъем- испаритель
Заводской номер
SE-1.06.04.203
Количество на модель
1
№
9
Название детали
Хладонопровод разъем- испаритель
Заводской номер
SE-1.06.05.204
Количество на модель
1
№
10
Название детали
прокладка
Заводской номер
171.01.03.00.001
Количество на модель
1
№
11
Название детали
Шайба С.
Заводской номер
ШайбаС.4
Количество на модель
22
№
12
Название детали
Винт Mx
Заводской номер
ВинтМ4х8.88.016
Количество на модель
10
№
13
Название детали
Винт Mx
Заводской номер
ВинтМ4х10.88.016
Количество на модель
4
№
14
Название детали
Винт
Заводской номер
ВинтВ.М4х25
Количество на модель
8
№
15
Название детали
прокладка
Заводской номер
171.01.03.00.002
Количество на модель
2
№
16
Название детали
Саморез
Заводской номер
Саморез4,2х16
Количество на модель
4
№
17
Название детали
Тарелка
Заводской номер
ТРВSE-1.02.06.046
Количество на модель
1
№
18
Название детали
Вентиль терморегулирующий
Заводской номер
SE-1.02.03.050
Количество на модель
1
№
19
Название детали
Тарелка
Заводской номер
SE-1.02.06.045
Количество на модель
1
№
20
Название детали
Орех
Заводской номер
ГайкаМ6
Количество на модель
4
№
21
Название детали
Теплообменник
Заводской номер
SE-1.04.06.010
Количество на модель
1
№
22
Название детали
Переходник
Заводской номер
SE-1.04.05.023
Количество на модель
1
№
23
Название детали
Орех
Заводской номер
SE-1.04.05.025
Количество на модель
1
№
24
Название детали
Орех
Заводской номер
SE-1.04.05.026
Количество на модель
1
№
25
Название детали
Переходник
Заводской номер
SE-1.04.05.024
Количество на модель
1
№
26
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Канал воздушный нижний правый в сборе | BRY.0095.00 | 1 | 1 | 1 | |||
| 2 | Установка теплоизоляции | 171.01.03.02.000 | 1 | 1 | 2 | |||
| 3 | Вентилятор | SPAL24B006-B39-22 | 1 | 1 | 3 | |||
| 4 | Кронштейн | 171.01.03.01.000 | 1 | 1 | 4 | |||
| 5 | Болт Mx | БолтМ6х20 | 8 | 8 | 5 | |||
| 6 | Шайба | Шайба6.65Г | 4 | 4 | 6 | |||
| 7 | Шайба | ШайбаС.6 | 8 | 8 | 7 | |||
| 8 | Канал воздушный нижний левый в сборе | BRY.0094.00 | 1 | 1 | 8 | |||
| 9 | Хладонопровод разъем- испаритель | SE-1.06.04.203 | 1 | 1 | 9 | |||
| 10 | Хладонопровод разъем- испаритель | SE-1.06.05.204 | 1 | 1 | 10 | |||
| 11 | прокладка | 171.01.03.00.001 | 1 | 1 | 11 | |||
| 12 | Шайба С. | ШайбаС.4 | 22 | 22 | 12 | |||
| 13 | Винт Mx | ВинтМ4х8.88.016 | 10 | 10 | 13 | |||
| 14 | Винт Mx | ВинтМ4х10.88.016 | 4 | 4 | 14 | |||
| 15 | Винт | ВинтВ.М4х25 | 8 | 8 | 15 | |||
| 16 | прокладка | 171.01.03.00.002 | 2 | 2 | 16 | |||
| 17 | Саморез | Саморез4,2х16 | 4 | 4 | 17 | |||
| 18 | Тарелка | ТРВSE-1.02.06.046 | 1 | 1 | 18 | |||
| 19 | Вентиль терморегулирующий | SE-1.02.03.050 | 1 | 1 | 19 | |||
| 20 | Тарелка | SE-1.02.06.045 | 1 | 1 | 20 | |||
| 21 | Орех | ГайкаМ6 | 4 | 4 | 21 | |||
| 22 | Теплообменник | SE-1.04.06.010 | 1 | 1 | 22 | |||
| 23 | Переходник | SE-1.04.05.023 | 1 | 1 | 23 | |||
| 24 | Орех | SE-1.04.05.025 | 1 | 1 | 24 | |||
| 25 | Орех | SE-1.04.05.026 | 1 | 1 | 25 | |||
| 26 | Переходник | SE-1.04.05.024 | 1 | 1 | 26 |
