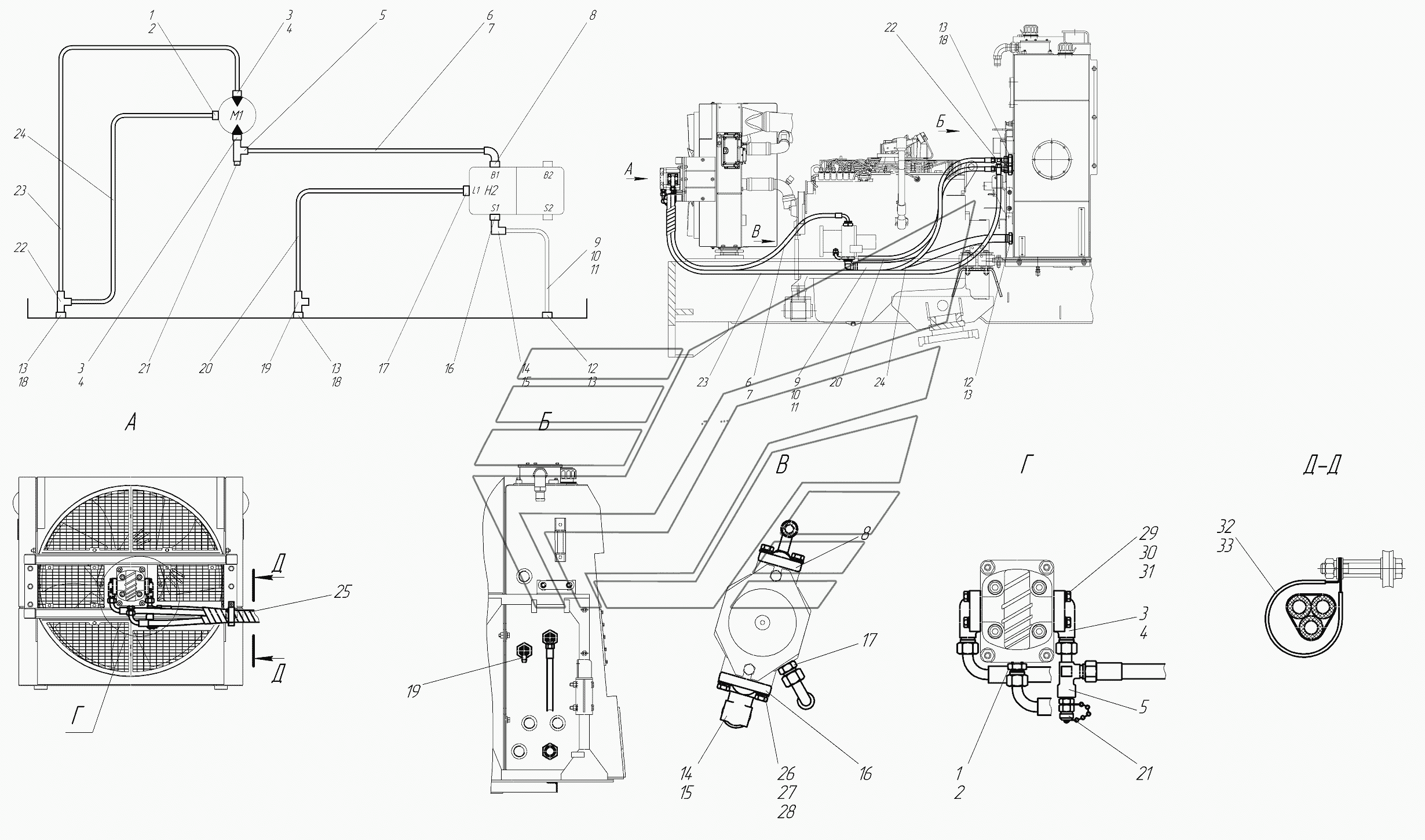

Гидросистема привода вентилятора
100%
Название детали
Штуцер
Заводской номер
760.05.02.01.003
Количество на модель
1
№
1
Название детали
прокладка
Заводской номер
Прокладка12М3
Количество на модель
1
№
2
Название детали
Патрубок
Заводской номер
760.05.02.01.002
Количество на модель
2
№
3
Название детали
Кольцо
Заводской номер
020-025-30
Количество на модель
2
№
4
Название детали
Тройник
Заводской номер
257.05.01.07.000
Количество на модель
1
№
5
Название детали
Рукав в сборе
Заводской номер
2SN-12-275-1850
Количество на модель
1
№
6
Название детали
Кольцо резиновое
Заводской номер
24,99х3,53(NBR70)SAEJ518
Количество на модель
1
№
7
Название детали
Полуфланец
Заводской номер
DB-3000-3/4dm-M/U
Количество на модель
2
№
8
Название детали
Рукав х,
Заводской номер
760.05.02.01.005
Количество на модель
1
№
9
Название детали
Спираль
Заводской номер
257.12.00.00.010-01
Количество на модель
1
№
10
Название детали
Хомут червячный
Заводской номер
Хомут32-50
Количество на модель
2
№
11
Название детали
Штуцер
Заводской номер
780.05.01.00.007
Количество на модель
1
№
12
Название детали
прокладка
Заводской номер
Прокладка42М3
Количество на модель
3
№
13
Название детали
Угольник
Заводской номер
760.05.02.01.004
Количество на модель
1
№
14
Название детали
Кольцо-
Заводской номер
036-042-36
Количество на модель
1
№
15
Название детали
Полуфланец
Заводской номер
DB-3000-1dm1/4-10,5/ISO
Количество на модель
2
№
16
Название детали
Адаптер
Заводской номер
TN92-15L-3/4dm-16UNF
Количество на модель
1
№
17
Название детали
Штуцер
Заводской номер
760.05.02.01.001
Количество на модель
2
№
18
Название детали
Тройник
Заводской номер
760.05.02.01.200
Количество на модель
1
№
19
Название детали
РВД
Заводской номер
12.28.1450.М22х1,5.0/90
Количество на модель
1
№
20
Название детали
Ниппель- манометр
Заводской номер
SMК-20G1/4C
Количество на модель
1
№
21
Название детали
Тройник
Заводской номер
760.05.02.01.100
Количество на модель
1
№
22
Название детали
РВД
Заводской номер
12.28.3000.М22х1,5.0/90
Количество на модель
1
№
23
Название детали
РВД
Заводской номер
12.28.2650.М22х1,5.0/90
Количество на модель
1
№
24
Название детали
Спираль гибкая SAFEPLAST черного цвета
Заводской номер
SAFEPLAST32
Количество на модель
1
№
25
Название детали
Болт Mx
Заводской номер
БолтМ10х30
Количество на модель
8
№
26
Название детали
ShaybaG
Заводской номер
Шайба10.65Г
Количество на модель
8
№
27
Название детали
Шайба
Заводской номер
ШайбаС10
Количество на модель
8
№
28
Название детали
Болт Mx
Заводской номер
БолтМ8х30
Количество на модель
8
№
29
Название детали
Шайба Г
Заводской номер
Шайба8.65Г
Количество на модель
8
№
30
Название детали
Шайба С
Заводской номер
ШайбаС8
Количество на модель
8
№
31
Название детали
Хомут
Заводской номер
257.05.01.00.004
Количество на модель
1
№
32
Название детали
Трубка ТВ-, L=
Заводской номер
257.05.01.00.008
Количество на модель
1
№
33
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Штуцер | 760.05.02.01.003 | 1 | 1 | 1 | |||
| 2 | прокладка | Прокладка12М3 | 1 | 1 | 2 | |||
| 3 | Патрубок | 760.05.02.01.002 | 2 | 2 | 3 | |||
| 4 | Кольцо | 020-025-30 | 2 | 2 | 4 | |||
| 5 | Тройник | 257.05.01.07.000 | 1 | 1 | 5 | |||
| 6 | Рукав в сборе | 2SN-12-275-1850 | 1 | 1 | 6 | |||
| 7 | Кольцо резиновое | 24,99х3,53(NBR70)SAEJ518 | 1 | 1 | 7 | |||
| 8 | Полуфланец | DB-3000-3/4dm-M/U | 2 | 2 | 8 | |||
| 9 | Рукав х, | 760.05.02.01.005 | 1 | 1 | 9 | |||
| 10 | Спираль | 257.12.00.00.010-01 | 1 | 1 | 10 | |||
| 11 | Хомут червячный | Хомут32-50 | 2 | 2 | 11 | |||
| 12 | Штуцер | 780.05.01.00.007 | 1 | 1 | 12 | |||
| 13 | прокладка | Прокладка42М3 | 3 | 3 | 13 | |||
| 14 | Угольник | 760.05.02.01.004 | 1 | 1 | 14 | |||
| 15 | Кольцо- | 036-042-36 | 1 | 1 | 15 | |||
| 16 | Полуфланец | DB-3000-1dm1/4-10,5/ISO | 2 | 2 | 16 | |||
| 17 | Адаптер | TN92-15L-3/4dm-16UNF | 1 | 1 | 17 | |||
| 18 | Штуцер | 760.05.02.01.001 | 2 | 2 | 18 | |||
| 19 | Тройник | 760.05.02.01.200 | 1 | 1 | 19 | |||
| 20 | РВД | 12.28.1450.М22х1,5.0/90 | 1 | 1 | 20 | |||
| 21 | Ниппель- манометр | SMК-20G1/4C | 1 | 1 | 21 | |||
| 22 | Тройник | 760.05.02.01.100 | 1 | 1 | 22 | |||
| 23 | РВД | 12.28.3000.М22х1,5.0/90 | 1 | 1 | 23 | |||
| 24 | РВД | 12.28.2650.М22х1,5.0/90 | 1 | 1 | 24 | |||
| 25 | Спираль гибкая SAFEPLAST черного цвета | SAFEPLAST32 | 1 | 1 | 25 | |||
| 26 | Болт Mx | БолтМ10х30 | 8 | 8 | 26 | |||
| 27 | ShaybaG | Шайба10.65Г | 8 | 8 | 27 | |||
| 28 | Шайба | ШайбаС10 | 8 | 8 | 28 | |||
| 29 | Болт Mx | БолтМ8х30 | 8 | 8 | 29 | |||
| 30 | Шайба Г | Шайба8.65Г | 8 | 8 | 30 | |||
| 31 | Шайба С | ШайбаС8 | 8 | 8 | 31 | |||
| 32 | Хомут | 257.05.01.00.004 | 1 | 1 | 32 | |||
| 33 | Трубка ТВ-, L= | 257.05.01.00.008 | 1 | 1 | 33 |
