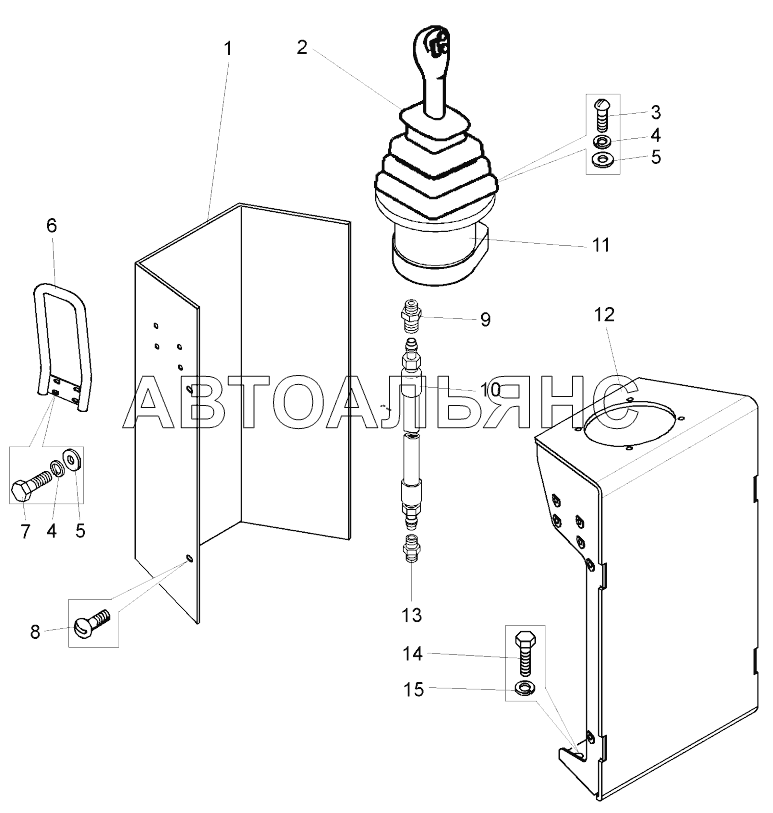

Установка блока управления ;Mounting of control unit
100%
Название детали
Панель
Заводской номер
78221-4619362
Количество на модель
№
1
Название детали
Рукоятка джойстика
Заводской номер
78221-8076500
Количество на модель
№
2
Название детали
Винт
Заводской номер
Винт B М6х25
Количество на модель
№
3
Название детали
Шайба 6Т
Заводской номер
Шайба 6Т
Количество на модель
№
4
Название детали
Шайба
Заводской номер
252004
Количество на модель
№
5
Название детали
Поручень защитный
Заводской номер
78221-4619390
Количество на модель
№
6
Название детали
Болт Mx
Заводской номер
Болт М6х16
Количество на модель
№
7
Название детали
Винт
Заводской номер
E39410-01
Количество на модель
№
8
Название детали
Ниппель
Заводской номер
344025
Количество на модель
№
9
Название детали
Рукав высокого давления
Заводской номер
7513-8609670
Количество на модель
№
10
Название детали
Блок управления
Заводской номер
4TH 6 E97-1X/TT 23 MO1
Количество на модель
№
11
Название детали
Кронштейн
Заводской номер
78221-4619351-10
Количество на модель
№
12
Название детали
Штуцер
Заводской номер
342661
Количество на модель
№
13
Название детали
Болт Mx
Заводской номер
Болт М8х20
Количество на модель
№
14
Название детали
Шайба 8Т
Заводской номер
Шайба 8Т
Количество на модель
№
15
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Панель | 78221-4619362 | 1 | |||||
| 2 | Рукоятка джойстика | 78221-8076500 | 2 | |||||
| 3 | Винт | Винт B М6х25 | 3 | |||||
| 4 | Шайба 6Т | Шайба 6Т | 4 | |||||
| 5 | Шайба | 252004 | 5 | |||||
| 6 | Поручень защитный | 78221-4619390 | 6 | |||||
| 7 | Болт Mx | Болт М6х16 | 7 | |||||
| 8 | Винт | E39410-01 | 8 | |||||
| 9 | Ниппель | 344025 | 9 | |||||
| 10 | Рукав высокого давления | 7513-8609670 | 10 | |||||
| 11 | Блок управления | 4TH 6 E97-1X/TT 23 MO1 | 11 | |||||
| 12 | Кронштейн | 78221-4619351-10 | 12 | |||||
| 13 | Штуцер | 342661 | 13 | |||||
| 14 | Болт Mx | Болт М8х20 | 14 | |||||
| 15 | Шайба 8Т | Шайба 8Т | 15 |
