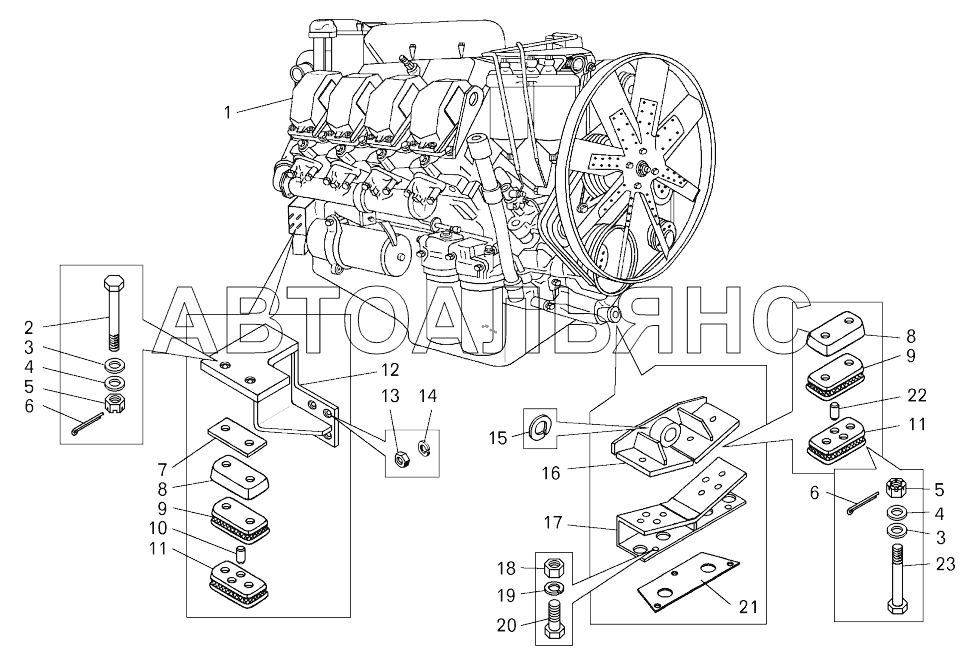

Монтаж двигателя
100%
Название детали
Двигатель с кронштейнами
Заводской номер
7822-1000004
Количество на модель
1
№
Название детали
Двигатель-
Заводской номер
8424.1000175-06
Количество на модель
1
№
1
Название детали
Болт
Заводской номер
340778
Количество на модель
4
№
2
Название детали
Шайба
Заводской номер
252016
Количество на модель
24
№
3
Название детали
Шайба 14
Заводской номер
252046
Количество на модель
8
№
4
Название детали
Орех
Заводской номер
374625
Количество на модель
8
№
5
Название детали
Шплинт 3,2х25
Заводской номер
258040
Количество на модель
8
№
6
Название детали
Прокладка регулировочная
Заводской номер
7548-1001428
Количество на модель
12
№
7
Название детали
Кожух защитный
Заводской номер
7548-1001432
Количество на модель
4
№
8
Название детали
Амортизатор верхний
Заводской номер
7548-1001410
Количество на модель
4
№
9
Название детали
Штифт 18x40
Заводской номер
343532
Количество на модель
4
№
10
Название детали
Нижний амортизатор
Заводской номер
7548-1001420
Количество на модель
4
№
11
Название детали
Кронштейн левый
Заводской номер
7822-1001541
Количество на модель
1
№
12
Название детали
Кронштейн правый
Заводской номер
7822-1001540
Количество на модель
1
№
12
Название детали
Гайка М14х1,5-6Н
Заводской номер
250559
Количество на модель
8
№
13
Название детали
Шайба 14.ОТ
Заводской номер
252138
Количество на модель
8
№
14
Название детали
Кольцо
Заводской номер
549-3401539
Количество на модель
1
№
15
Название детали
Кронштейн передний
Заводской номер
74211-1001070
Количество на модель
1
№
16
Название детали
Балка передней опоры
Заводской номер
7548-1001006
Количество на модель
1
№
17
Название детали
Гайка MH
Заводской номер
250560
Количество на модель
3
№
18
Название детали
Шайба 16.ОТ
Заводской номер
252139
Количество на модель
3
№
19
Название детали
Болт М16-6gх40
Заводской номер
202119
Количество на модель
3
№
20
Название детали
Прокладка регулировочная
Заводской номер
7548-1001429
Количество на модель
8
№
21
Название детали
Штифт
Заводской номер
343623
Количество на модель
4
№
22
Название детали
Болт
Заводской номер
340407
Количество на модель
4
№
23
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Двигатель с кронштейнами | 7822-1000004 | 1 | 1 | |||||
| 1 | Двигатель- | 8424.1000175-06 | 1 | 1 | 1 | |||
| 2 | Болт | 340778 | 4 | 4 | 2 | |||
| 3 | Шайба | 252016 | 24 | 24 | 3 | |||
| 4 | Шайба 14 | 252046 | 8 | 8 | 4 | |||
| 5 | Орех | 374625 | 8 | 8 | 5 | |||
| 6 | Шплинт 3,2х25 | 258040 | 8 | 8 | 6 | |||
| 7 | Прокладка регулировочная | 7548-1001428 | 12 | 12 | 7 | |||
| 8 | Кожух защитный | 7548-1001432 | 4 | 4 | 8 | |||
| 9 | Амортизатор верхний | 7548-1001410 | 4 | 4 | 9 | |||
| 10 | Штифт 18x40 | 343532 | 4 | 4 | 10 | |||
| 11 | Нижний амортизатор | 7548-1001420 | 4 | 4 | 11 | |||
| 12 | Кронштейн левый | 7822-1001541 | 1 | 1 | 12 | |||
| 12 | Кронштейн правый | 7822-1001540 | 1 | 1 | 12 | |||
| 13 | Гайка М14х1,5-6Н | 250559 | 8 | 8 | 13 | |||
| 14 | Шайба 14.ОТ | 252138 | 8 | 8 | 14 | |||
| 15 | Кольцо | 549-3401539 | 1 | 1 | 15 | |||
| 16 | Кронштейн передний | 74211-1001070 | 1 | 1 | 16 | |||
| 17 | Балка передней опоры | 7548-1001006 | 1 | 1 | 17 | |||
| 18 | Гайка MH | 250560 | 3 | 3 | 18 | |||
| 19 | Шайба 16.ОТ | 252139 | 3 | 3 | 19 | |||
| 20 | Болт М16-6gх40 | 202119 | 3 | 3 | 20 | |||
| 21 | Прокладка регулировочная | 7548-1001429 | 8 | 8 | 21 | |||
| 22 | Штифт | 343623 | 4 | 4 | 22 | |||
| 23 | Болт | 340407 | 4 | 4 | 23 |
