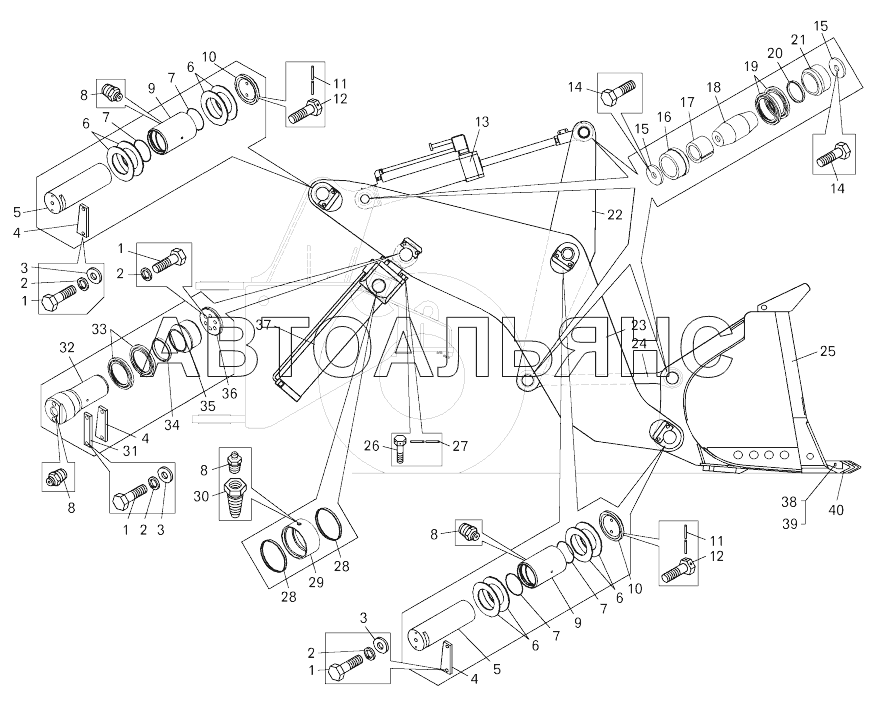

Установка погрузочного оборудования ;Mounting of working equipment
100%
Название детали
Болт
Заводской номер
340035
Количество на модель
28
№
1
Название детали
Шайба 20.ОТ
Заводской номер
252141
Количество на модель
28
№
2
Название детали
Шайба
Заводской номер
252019
Количество на модель
16
№
3
Название детали
Клин
Заводской номер
7822-4621028
Количество на модель
8
№
4
Название детали
Палец
Заводской номер
7822-4621092
Количество на модель
6
№
5
Название детали
Шайба
Заводской номер
7821-4621094
Количество на модель
54
№
6
Название детали
КОЛЬЦО
Заводской номер
130-140-58-2-2
Количество на модель
12
№
7
Название детали
Масленка ГОСТ 19353-74
Заводской номер
1.3.Ц6хр
Количество на модель
10
№
8
Название детали
Втулка
Заводской номер
7821-4621090
Количество на модель
6
№
9
Название детали
Крышка
Заводской номер
7822-4621096
Количество на модель
6
№
10
Название детали
Шплинт
Заводской номер
258285
Количество на модель
6
№
11
Название детали
Болт 3М16х1,5х45
Заводской номер
340642
Количество на модель
12
№
12
Название детали
Цилиндр поворота ковша правый
Заводской номер
78221-4614010
Количество на модель
1
№
13
Название детали
Цилиндр поворота ковша левый
Заводской номер
78221-4614011
Количество на модель
1
№
13
Название детали
Болт
Заводской номер
340752
Количество на модель
16
№
14
Название детали
нажимной диск
Заводской номер
7821-4621035
Количество на модель
16
№
15
Название детали
Втулка
Заводской номер
549А-2919154
Количество на модель
8
№
16
Название детали
Втулка распорная
Заводской номер
549А-2919158
Количество на модель
8
№
17
Название детали
Палец
Заводской номер
549А-2919078
Количество на модель
8
№
18
Название детали
Сальник
Заводской номер
7519-8603680-10
Количество на модель
16
№
19
Название детали
Кольцо
Заводской номер
75211-3003097
Количество на модель
16
№
20
Название детали
Втулка
Заводской номер
549А-2919155
Количество на модель
8
№
21
Название детали
Рычаг
Заводской номер
7822-4621100
Количество на модель
2
№
22
Название детали
Стрела
Заводской номер
7822-4621020
Количество на модель
1
№
23
Название детали
Тяга
Заводской номер
7822-4621050
Количество на модель
2
№
24
Название детали
Ведро с рамой
Заводской номер
7822-4622010-01
Количество на модель
1
№
25
Название детали
Болт Mx
Заводской номер
340905
Количество на модель
8
№
26
Название детали
Шплинт
Заводской номер
258299
Количество на модель
4
№
27
Название детали
Чистильщик
Заводской номер
78228-4613059
Количество на модель
8
№
28
Название детали
Втулка
Заводской номер
78228-4613057
Количество на модель
4
№
29
Название детали
Стопор втулки
Заводской номер
78228-4613074
Количество на модель
4
№
30
Название детали
Тарелка
Заводской номер
7822-4621033
Количество на модель
2
№
31
Название детали
Палец
Заводской номер
7821-4614102
Количество на модель
2
№
32
Название детали
Сальник
Заводской номер
7521-8603680
Количество на модель
4
№
33
Название детали
Втулка
Заводской номер
7521-8603686
Количество на модель
2
№
34
Название детали
Втулка
Заводской номер
7821-4614104
Количество на модель
2
№
35
Название детали
Крышка
Заводской номер
7822-4614103
Количество на модель
2
№
36
Название детали
Цилиндр подъема стрелы правый
Заводской номер
78221-4613010
Количество на модель
1
№
37
Название детали
Цилиндр подъема стрелы левый
Заводской номер
78221-4613011
Количество на модель
1
№
37
Название детали
Вот
Заводской номер
7822-4622134
Количество на модель
8
№
38
Название детали
КОЛЬЦО
Заводской номер
7822-4622139
Количество на модель
8
№
39
Название детали
Зуб
Заводской номер
7822-4622132
Количество на модель
8
№
40
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Болт | 340035 | 28 | 28 | 1 | |||
| 2 | Шайба 20.ОТ | 252141 | 28 | 28 | 2 | |||
| 3 | Шайба | 252019 | 16 | 16 | 3 | |||
| 4 | Клин | 7822-4621028 | 8 | 8 | 4 | |||
| 5 | Палец | 7822-4621092 | 6 | 6 | 5 | |||
| 6 | Шайба | 7821-4621094 | 54 | 54 | 6 | |||
| 7 | КОЛЬЦО | 130-140-58-2-2 | 12 | 12 | 7 | |||
| 8 | Масленка ГОСТ 19353-74 | 1.3.Ц6хр | 10 | 10 | 8 | |||
| 9 | Втулка | 7821-4621090 | 6 | 6 | 9 | |||
| 10 | Крышка | 7822-4621096 | 6 | 6 | 10 | |||
| 11 | Шплинт | 258285 | 6 | 6 | 11 | |||
| 12 | Болт 3М16х1,5х45 | 340642 | 12 | 12 | 12 | |||
| 13 | Цилиндр поворота ковша правый | 78221-4614010 | 1 | 1 | 13 | |||
| 13 | Цилиндр поворота ковша левый | 78221-4614011 | 1 | 1 | 13 | |||
| 14 | Болт | 340752 | 16 | 16 | 14 | |||
| 15 | нажимной диск | 7821-4621035 | 16 | 16 | 15 | |||
| 16 | Втулка | 549А-2919154 | 8 | 8 | 16 | |||
| 17 | Втулка распорная | 549А-2919158 | 8 | 8 | 17 | |||
| 18 | Палец | 549А-2919078 | 8 | 8 | 18 | |||
| 19 | Сальник | 7519-8603680-10 | 16 | 16 | 19 | |||
| 20 | Кольцо | 75211-3003097 | 16 | 16 | 20 | |||
| 21 | Втулка | 549А-2919155 | 8 | 8 | 21 | |||
| 22 | Рычаг | 7822-4621100 | 2 | 2 | 22 | |||
| 23 | Стрела | 7822-4621020 | 1 | 1 | 23 | |||
| 24 | Тяга | 7822-4621050 | 2 | 2 | 24 | |||
| 25 | Ведро с рамой | 7822-4622010-01 | 1 | 1 | 25 | |||
| 26 | Болт Mx | 340905 | 8 | 8 | 26 | |||
| 27 | Шплинт | 258299 | 4 | 4 | 27 | |||
| 28 | Чистильщик | 78228-4613059 | 8 | 8 | 28 | |||
| 29 | Втулка | 78228-4613057 | 4 | 4 | 29 | |||
| 30 | Стопор втулки | 78228-4613074 | 4 | 4 | 30 | |||
| 31 | Тарелка | 7822-4621033 | 2 | 2 | 31 | |||
| 32 | Палец | 7821-4614102 | 2 | 2 | 32 | |||
| 33 | Сальник | 7521-8603680 | 4 | 4 | 33 | |||
| 34 | Втулка | 7521-8603686 | 2 | 2 | 34 | |||
| 35 | Втулка | 7821-4614104 | 2 | 2 | 35 | |||
| 36 | Крышка | 7822-4614103 | 2 | 2 | 36 | |||
| 37 | Цилиндр подъема стрелы правый | 78221-4613010 | 1 | 1 | 37 | |||
| 37 | Цилиндр подъема стрелы левый | 78221-4613011 | 1 | 1 | 37 | |||
| 38 | Вот | 7822-4622134 | 8 | 8 | 38 | |||
| 39 | КОЛЬЦО | 7822-4622139 | 8 | 8 | 39 | |||
| 40 | Зуб | 7822-4622132 | 8 | 8 | 40 |
