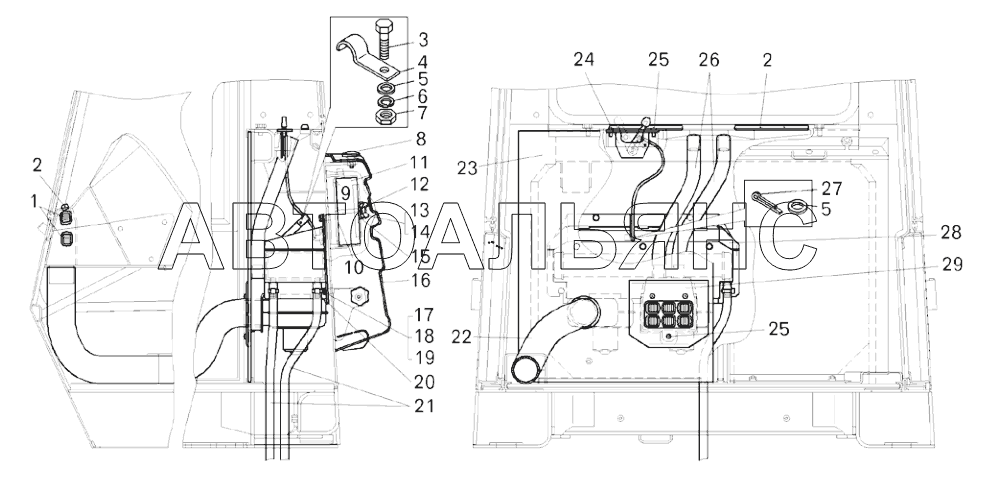

Установка отопителя кабины ;Mounting of cab heater
100%
Название детали
Сопло
Заводской номер
7555А-8119542
Количество на модель
4
№
1
Название детали
Сопло
Заводской номер
7513-8119542
Количество на модель
5
№
2
Название детали
Болт
Заводской номер
201418
Количество на модель
1
№
3
Название детали
Прижим
Заводской номер
75481-8109258
Количество на модель
1
№
4
Название детали
Шайба
Заводской номер
252037
Количество на модель
2
№
5
Название детали
Шайба
Заводской номер
252134
Количество на модель
1
№
6
Название детали
Гайка
Заводской номер
250508
Количество на модель
1
№
7
Название детали
Стопор
Заводской номер
540А-6807040-02
Количество на модель
4
№
8
Название детали
Уплотнитель
Заводской номер
75481-8122157
Количество на модель
4
№
9
Название детали
Уплотнитель
Заводской номер
75481-8122158
Количество на модель
4
№
10
Название детали
Фильтр сменный
Заводской номер
DIFA 4701M
Количество на модель
1
№
11
Название детали
Таблица
Заводской номер
75131-3904020
Количество на модель
1
№
12
Название детали
Гайка М10-6Н
Заводской номер
251514
Количество на модель
1
№
13
Название детали
Шайба 10Л
Заводской номер
252156
Количество на модель
1
№
14
Название детали
Держатель
Заводской номер
7822-8122088
Количество на модель
1
№
15
Название детали
Кожух защитный
Заводской номер
7822-5107202
Количество на модель
1
№
16
Название детали
Болт М8-6gх25
Заводской номер
201458
Количество на модель
4
№
17
Название детали
Шайба
Заводской номер
252137
Количество на модель
4
№
18
Название детали
Шайба
Заводской номер
342515
Количество на модель
4
№
19
Название детали
Хомут
Заводской номер
NORMA TORRO S16-27/1271
Количество на модель
2
№
20
Название детали
Шланг
Заводской номер
540-8101044
Количество на модель
2
№
21
Название детали
Шланг
Заводской номер
78221-8120044
Количество на модель
1
№
22
Название детали
Headliner
Заводской номер
7822-5602020
Количество на модель
1
№
23
Название детали
Привод управления заслонкой отопителя
Заводской номер
7822-8109210
Количество на модель
1
№
24
Название детали
Винт
Заводской номер
Е 39410-01
Количество на модель
5
№
25
Название детали
Шланг обдува
Заводской номер
7545-8120046
Количество на модель
2
№
26
Название детали
Шплинт
Заводской номер
258012
Количество на модель
1
№
27
Название детали
Отопитель кабины
Заводской номер
7822-8101010-10
Количество на модель
1
№
28
Название детали
Кронштейн
Заводской номер
7822-5604050
Количество на модель
1
№
29
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Сопло | 7555А-8119542 | 4 | 4 | 1 | |||
| 2 | Сопло | 7513-8119542 | 5 | 5 | 2 | |||
| 3 | Болт | 201418 | 1 | 1 | 3 | |||
| 4 | Прижим | 75481-8109258 | 1 | 1 | 4 | |||
| 5 | Шайба | 252037 | 2 | 2 | 5 | |||
| 6 | Шайба | 252134 | 1 | 1 | 6 | |||
| 7 | Гайка | 250508 | 1 | 1 | 7 | |||
| 8 | Стопор | 540А-6807040-02 | 4 | 4 | 8 | |||
| 9 | Уплотнитель | 75481-8122157 | 4 | 4 | 9 | |||
| 10 | Уплотнитель | 75481-8122158 | 4 | 4 | 10 | |||
| 11 | Фильтр сменный | DIFA 4701M | 1 | 1 | 11 | |||
| 12 | Таблица | 75131-3904020 | 1 | 1 | 12 | |||
| 13 | Гайка М10-6Н | 251514 | 1 | 1 | 13 | |||
| 14 | Шайба 10Л | 252156 | 1 | 1 | 14 | |||
| 15 | Держатель | 7822-8122088 | 1 | 1 | 15 | |||
| 16 | Кожух защитный | 7822-5107202 | 1 | 1 | 16 | |||
| 17 | Болт М8-6gх25 | 201458 | 4 | 4 | 17 | |||
| 18 | Шайба | 252137 | 4 | 4 | 18 | |||
| 19 | Шайба | 342515 | 4 | 4 | 19 | |||
| 20 | Хомут | NORMA TORRO S16-27/1271 | 2 | 2 | 20 | |||
| 21 | Шланг | 540-8101044 | 2 | 2 | 21 | |||
| 22 | Шланг | 78221-8120044 | 1 | 1 | 22 | |||
| 23 | Headliner | 7822-5602020 | 1 | 1 | 23 | |||
| 24 | Привод управления заслонкой отопителя | 7822-8109210 | 1 | 1 | 24 | |||
| 25 | Винт | Е 39410-01 | 5 | 5 | 25 | |||
| 26 | Шланг обдува | 7545-8120046 | 2 | 2 | 26 | |||
| 27 | Шплинт | 258012 | 1 | 1 | 27 | |||
| 28 | Отопитель кабины | 7822-8101010-10 | 1 | 1 | 28 | |||
| 29 | Кронштейн | 7822-5604050 | 1 | 1 | 29 |
