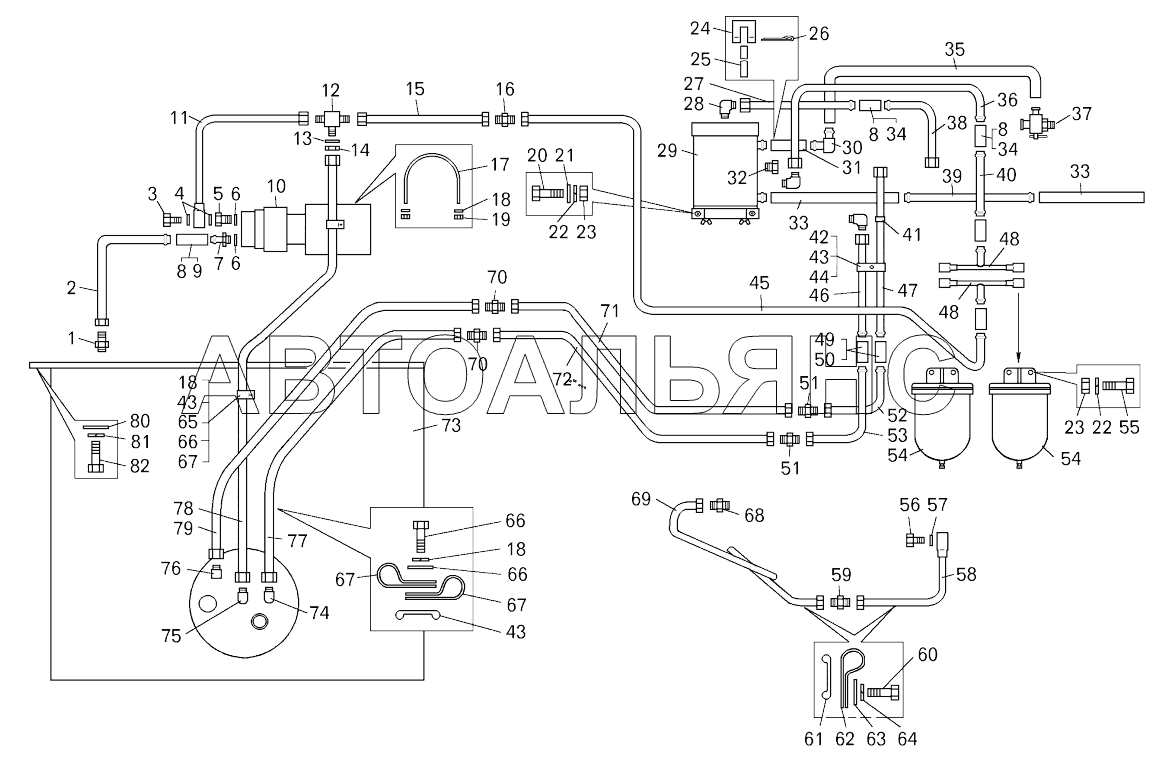

Топливный бак и топливопроводы ;Fuel tank and fuel pipelines of BELAZ- Loader
100%
Название детали
Штуцер
Заводской номер
379355
Количество на модель
1
№
1
Название детали
Топливопровод
Заводской номер
7822-1104572
Количество на модель
1
№
2
Название детали
Зажимной болт
Заводской номер
540-2917139
Количество на модель
1
№
3
Название детали
Кольцо
Заводской номер
025-030-30-2-3
Количество на модель
2
№
4
Название детали
Штуцер
Заводской номер
549А-1113128
Количество на модель
1
№
5
Название детали
прокладка
Заводской номер
549А-1018442
Количество на модель
2
№
6
Название детали
Штуцер
Заводской номер
549Е-1018400
Количество на модель
1
№
7
Название детали
Хомут
Заводской номер
NORMA TORRO S16-27/1271
Количество на модель
10
№
8
Название детали
Шланг
Заводской номер
540-1104212
Количество на модель
1
№
9
Название детали
Насос топливный
Заводской номер
7822-1113010
Количество на модель
1
№
10
Название детали
Топливопровод
Заводской номер
7822-1104420
Количество на модель
1
№
11
Название детали
Тройник
Заводской номер
344595
Количество на модель
1
№
12
Название детали
Шайба
Заводской номер
252023
Количество на модель
1
№
13
Название детали
Орех
Заводской номер
342444
Количество на модель
1
№
14
Название детали
Топливопровод
Заводской номер
7822-1104550
Количество на модель
1
№
15
Название детали
Ниппель
Заводской номер
344757
Количество на модель
3
№
16
Название детали
Хомут
Заводской номер
549А-1113134
Количество на модель
2
№
17
Название детали
Шайба
Заводской номер
252134
Количество на модель
15
№
18
Название детали
Гайка
Заводской номер
250508
Количество на модель
4
№
19
Название детали
Болт М12-6gх25
Заводской номер
201538
Количество на модель
4
№
20
Название детали
Шайба 12
Заводской номер
252007
Количество на модель
4
№
21
Название детали
Шайба 124
Заводской номер
252157
Количество на модель
8
№
22
Название детали
Гайка М12-6Н
Заводской номер
250514
Количество на модель
8
№
23
Название детали
Пряжка
Заводской номер
297580
Количество на модель
6
№
24
Название детали
Лента
Заводской номер
297588
Количество на модель
6
№
25
Название детали
Шплинт х
Заводской номер
297575
Количество на модель
6
№
26
Название детали
Топливопровод
Заводской номер
7822-1104576
Количество на модель
1
№
27
Название детали
Угольник
Заводской номер
379652
Количество на модель
2
№
28
Название детали
Обогреватель топлива
Заводской номер
7555-1138010
Количество на модель
1
№
29
Название детали
Патрубок
Заводской номер
7512-1015880
Количество на модель
1
№
30
Название детали
Шланг соединительный
Заводской номер
540А-1015010
Количество на модель
1
№
31
Название детали
Пробка КГ 3/8"
Заводской номер
262543
Количество на модель
1
№
32
Название детали
Шланг соединительный
Заводской номер
549А-1018810
Количество на модель
2
№
33
Название детали
Шланг
Заводской номер
540-3509276
Количество на модель
4
№
34
Название детали
Шланг
Заводской номер
540-8101044
Количество на модель
1
№
35
Название детали
Топливопровод
Заводской номер
7822-1104585
Количество на модель
1
№
36
Название детали
Кран
Заводской номер
ВС-11-0
Количество на модель
1
№
37
Название детали
Топливопровод
Заводской номер
7822-1104630
Количество на модель
1
№
38
Название детали
Трубопровод
Заводской номер
7822-1015052
Количество на модель
1
№
39
Название детали
Топливопровод
Заводской номер
7822-1104650
Количество на модель
1
№
40
Название детали
Кольцо
Заводской номер
549А-3724238
Количество на модель
1
№
41
Название детали
Кляммер
Заводской номер
344619
Количество на модель
2
№
42
Название детали
прокладка
Заводской номер
540А-1104519-01
Количество на модель
18
№
43
Название детали
Рычаг короткий
Заводской номер
548А-1104928
Количество на модель
1
№
44
Название детали
Топливопровод
Заводской номер
7822-1104560
Количество на модель
1
№
45
Название детали
Трубка слива топлива
Заводской номер
7822-1104500
Количество на модель
1
№
46
Название детали
Трубка отвода топлива
Заводской номер
7822-1104516
Количество на модель
1
№
47
Название детали
Топливопровод
Заводской номер
7548-1104580-01
Количество на модель
2
№
48
Название детали
Хомут
Заводской номер
NORMA TORRO S12-22/971
Количество на модель
4
№
49
Название детали
Шланг
Заводской номер
540-1303067
Количество на модель
2
№
50
Название детали
Ниппель
Заводской номер
344770
Количество на модель
3
№
51
Название детали
Трубка слива топлива
Заводской номер
7822-1104520
Количество на модель
1
№
52
Название детали
Трубка отвода топлива
Заводской номер
7822-1104517
Количество на модель
1
№
53
Название детали
Фильтр-отстойник топлива
Заводской номер
840-1105010
Количество на модель
2
№
54
Название детали
Болт
Заводской номер
201543
Количество на модель
4
№
55
Название детали
Болт
Заводской номер
540А-1018132
Количество на модель
1
№
56
Название детали
прокладка
Заводской номер
540-2917144
Количество на модель
2
№
57
Название детали
Трубка подвода топлива
Заводской номер
7822-1104121
Количество на модель
1
№
58
Название детали
Ниппель
Заводской номер
344750
Количество на модель
3
№
59
Название детали
Болт
Заводской номер
201420
Количество на модель
2
№
60
Название детали
Прокладка
Заводской номер
548А-1104696-01
Количество на модель
2
№
61
Название детали
Кляммер
Заводской номер
315412
Количество на модель
2
№
62
Название детали
Шайба
Заводской номер
252004
Количество на модель
2
№
63
Название детали
Болт
Заводской номер
201418
Количество на модель
11
№
65
Название детали
Кляммер
Заводской номер
379198
Количество на модель
11
№
67
Название детали
Ниппель
Заводской номер
379497
Количество на модель
1
№
68
Название детали
Пробка
Заводской номер
КГ 1/8»
Количество на модель
1
№
68
Название детали
Т рубка
Заводской номер
7822-1104120
Количество на модель
1
№
69
Название детали
Трубка слива топлива
Заводской номер
7822-1104390
Количество на модель
1
№
71
Название детали
Топливопровод
Заводской номер
7822-1104575
Количество на модель
1
№
72
Название детали
Бак топливный
Заводской номер
7822-1101010
Количество на модель
1
№
73
Название детали
Угольник
Заводской номер
344525
Количество на модель
2
№
74
Название детали
Угольник
Заводской номер
379659
Количество на модель
1
№
75
Название детали
Угольник
Заводской номер
344503
Количество на модель
2
№
76
Название детали
Трубка отвода топлива
Заводской номер
7822-1104370
Количество на модель
1
№
77
Название детали
Топливопровод
Заводской номер
7822-1104558
Количество на модель
1
№
78
Название детали
Трубка слива топлива
Заводской номер
7822-1104380
Количество на модель
1
№
79
Название детали
Шайба
Заводской номер
252020
Количество на модель
13
№
80
Название детали
Шайба
Заводской номер
252142
Количество на модель
13
№
81
Название детали
Болт
Заводской номер
202302
Количество на модель
13
№
82
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Штуцер | 379355 | 1 | 1 | 1 | |||
| 2 | Топливопровод | 7822-1104572 | 1 | 1 | 2 | |||
| 3 | Зажимной болт | 540-2917139 | 1 | 1 | 3 | |||
| 4 | Кольцо | 025-030-30-2-3 | 2 | 2 | 4 | |||
| 5 | Штуцер | 549А-1113128 | 1 | 1 | 5 | |||
| 6 | прокладка | 549А-1018442 | 2 | 2 | 6 | |||
| 7 | Штуцер | 549Е-1018400 | 1 | 1 | 7 | |||
| 8 | Хомут | NORMA TORRO S16-27/1271 | 10 | 10 | 8 | |||
| 9 | Шланг | 540-1104212 | 1 | 1 | 9 | |||
| 10 | Насос топливный | 7822-1113010 | 1 | 1 | 10 | |||
| 11 | Топливопровод | 7822-1104420 | 1 | 1 | 11 | |||
| 12 | Тройник | 344595 | 1 | 1 | 12 | |||
| 13 | Шайба | 252023 | 1 | 1 | 13 | |||
| 14 | Орех | 342444 | 1 | 1 | 14 | |||
| 15 | Топливопровод | 7822-1104550 | 1 | 1 | 15 | |||
| 16 | Ниппель | 344757 | 3 | 3 | 16 | |||
| 17 | Хомут | 549А-1113134 | 2 | 2 | 17 | |||
| 18 | Шайба | 252134 | 15 | 15 | 18 | |||
| 19 | Гайка | 250508 | 4 | 4 | 19 | |||
| 20 | Болт М12-6gх25 | 201538 | 4 | 4 | 20 | |||
| 21 | Шайба 12 | 252007 | 4 | 4 | 21 | |||
| 22 | Шайба 124 | 252157 | 8 | 8 | 22 | |||
| 23 | Гайка М12-6Н | 250514 | 8 | 8 | 23 | |||
| 24 | Пряжка | 297580 | 6 | 6 | 24 | |||
| 25 | Лента | 297588 | 6 | 6 | 25 | |||
| 26 | Шплинт х | 297575 | 6 | 6 | 26 | |||
| 27 | Топливопровод | 7822-1104576 | 1 | 1 | 27 | |||
| 28 | Угольник | 379652 | 2 | 2 | 28 | |||
| 29 | Обогреватель топлива | 7555-1138010 | 1 | 1 | 29 | |||
| 30 | Патрубок | 7512-1015880 | 1 | 1 | 30 | |||
| 31 | Шланг соединительный | 540А-1015010 | 1 | 1 | 31 | |||
| 32 | Пробка КГ 3/8" | 262543 | 1 | 1 | 32 | |||
| 33 | Шланг соединительный | 549А-1018810 | 2 | 2 | 33 | |||
| 34 | Шланг | 540-3509276 | 4 | 4 | 34 | |||
| 35 | Шланг | 540-8101044 | 1 | 1 | 35 | |||
| 36 | Топливопровод | 7822-1104585 | 1 | 1 | 36 | |||
| 37 | Кран | ВС-11-0 | 1 | 1 | 37 | |||
| 38 | Топливопровод | 7822-1104630 | 1 | 1 | 38 | |||
| 39 | Трубопровод | 7822-1015052 | 1 | 1 | 39 | |||
| 40 | Топливопровод | 7822-1104650 | 1 | 1 | 40 | |||
| 41 | Кольцо | 549А-3724238 | 1 | 1 | 41 | |||
| 42 | Кляммер | 344619 | 2 | 2 | 42 | |||
| 43 | прокладка | 540А-1104519-01 | 18 | 18 | 43 | |||
| 44 | Рычаг короткий | 548А-1104928 | 1 | 1 | 44 | |||
| 45 | Топливопровод | 7822-1104560 | 1 | 1 | 45 | |||
| 46 | Трубка слива топлива | 7822-1104500 | 1 | 1 | 46 | |||
| 47 | Трубка отвода топлива | 7822-1104516 | 1 | 1 | 47 | |||
| 48 | Топливопровод | 7548-1104580-01 | 2 | 2 | 48 | |||
| 49 | Хомут | NORMA TORRO S12-22/971 | 4 | 4 | 49 | |||
| 50 | Шланг | 540-1303067 | 2 | 2 | 50 | |||
| 51 | Ниппель | 344770 | 3 | 3 | 51 | |||
| 52 | Трубка слива топлива | 7822-1104520 | 1 | 1 | 52 | |||
| 53 | Трубка отвода топлива | 7822-1104517 | 1 | 1 | 53 | |||
| 54 | Фильтр-отстойник топлива | 840-1105010 | 2 | 2 | 54 | |||
| 55 | Болт | 201543 | 4 | 4 | 55 | |||
| 56 | Болт | 540А-1018132 | 1 | 1 | 56 | |||
| 57 | прокладка | 540-2917144 | 2 | 2 | 57 | |||
| 58 | Трубка подвода топлива | 7822-1104121 | 1 | 1 | 58 | |||
| 59 | Ниппель | 344750 | 3 | 3 | 59 | |||
| 60 | Болт | 201420 | 2 | 2 | 60 | |||
| 61 | Прокладка | 548А-1104696-01 | 2 | 2 | 61 | |||
| 62 | Кляммер | 315412 | 2 | 2 | 62 | |||
| 63 | Шайба | 252004 | 2 | 2 | 63 | |||
| 65 | Болт | 201418 | 11 | 11 | 65 | |||
| 67 | Кляммер | 379198 | 11 | 11 | 67 | |||
| 68 | Ниппель | 379497 | 1 | 1 | 68 | |||
| 68 | Пробка | КГ 1/8» | 1 | 1 | 68 | |||
| 69 | Т рубка | 7822-1104120 | 1 | 1 | 69 | |||
| 71 | Трубка слива топлива | 7822-1104390 | 1 | 1 | 71 | |||
| 72 | Топливопровод | 7822-1104575 | 1 | 1 | 72 | |||
| 73 | Бак топливный | 7822-1101010 | 1 | 1 | 73 | |||
| 74 | Угольник | 344525 | 2 | 2 | 74 | |||
| 75 | Угольник | 379659 | 1 | 1 | 75 | |||
| 76 | Угольник | 344503 | 2 | 2 | 76 | |||
| 77 | Трубка отвода топлива | 7822-1104370 | 1 | 1 | 77 | |||
| 78 | Топливопровод | 7822-1104558 | 1 | 1 | 78 | |||
| 79 | Трубка слива топлива | 7822-1104380 | 1 | 1 | 79 | |||
| 80 | Шайба | 252020 | 13 | 13 | 80 | |||
| 81 | Шайба | 252142 | 13 | 13 | 81 | |||
| 82 | Болт | 202302 | 13 | 13 | 82 |
