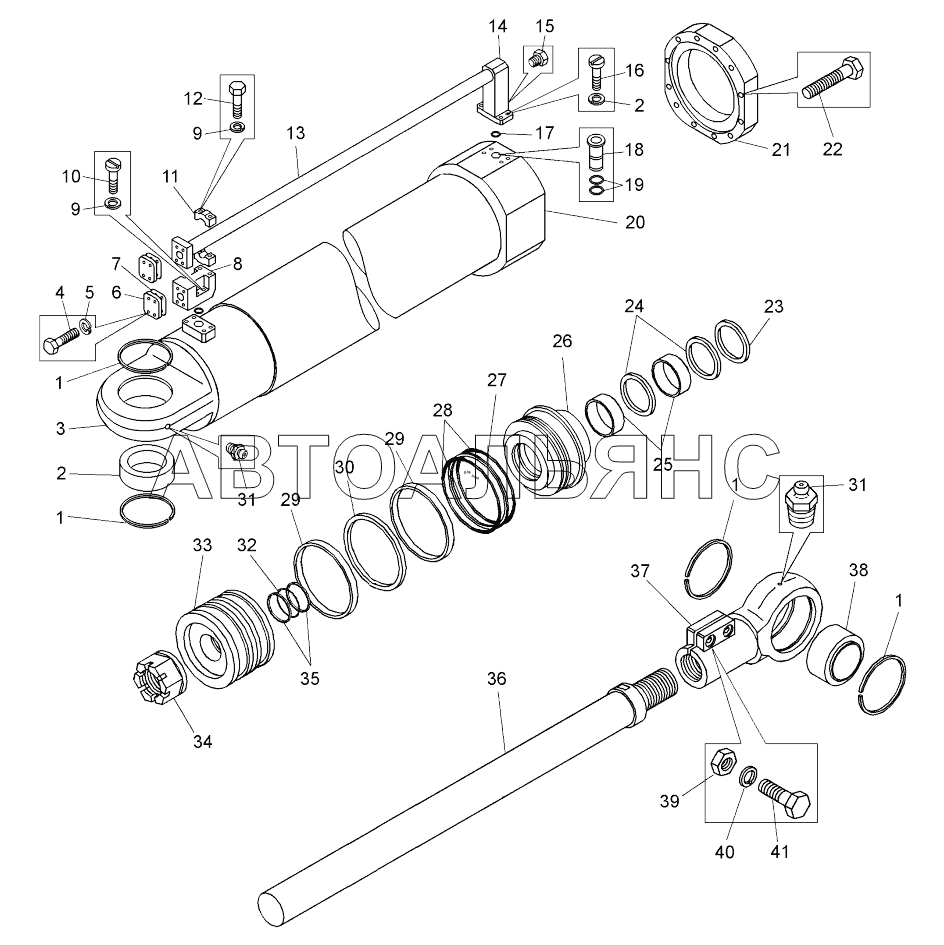

Цилиндр подъема лезвия
100%
Название детали
Корпус цилиндра в сборе
Заводской номер
7823-4613018
Количество на модель
1
№
Название детали
Кольцо стопорное
Заводской номер
540-8603076-10
Количество на модель
4
№
1
Название детали
Втулка
Заводской номер
78202-4613303
Количество на модель
1
№
2
Название детали
Крышка цилиндра задняя
Заводской номер
7822-4614075
Количество на модель
1
№
3
Название детали
Болт Mx
Заводской номер
Болт М10х20
Количество на модель
8
№
4
Название детали
Шайба 10
Заводской номер
252006
Количество на модель
8
№
5
Название детали
Тарелка
Заводской номер
75306-8606224
Количество на модель
2
№
6
Название детали
прокладка
Заводской номер
75306-8606319
Количество на модель
2
№
7
Название детали
Фланец
Заводской номер
7823-4617338
Количество на модель
1
№
8
Название детали
Шайба
Заводской номер
Шайба 10Л
Количество на модель
10
№
9
Название детали
Винт М10х45 (34134600)
Заводской номер
341346
Количество на модель
4
№
10
Название детали
Прижим
Заводской номер
7823-4617324
Количество на модель
2
№
11
Название детали
Болт
Заводской номер
Болт М10х70
Количество на модель
2
№
12
Название детали
Трубопровод
Заводской номер
7823-4617190
Количество на модель
1
№
13
Название детали
Фланец
Заводской номер
7823-4613072
Количество на модель
1
№
14
Название детали
Пробка
Заводской номер
262541
Количество на модель
2
№
15
Название детали
Винт Mx
Заводской номер
341347
Количество на модель
4
№
16
Название детали
КОЛЬЦО
Заводской номер
036-041-30-2-3
Количество на модель
2
№
17
Название детали
Втулка
Заводской номер
7822-4614083
Количество на модель
1
№
18
Название детали
Кольцо- -
Заводской номер
020-025-30-2-3
Количество на модель
2
№
19
Название детали
Корпус цилиндра
Заводской номер
7823-4613020
Количество на модель
1
№
20
Название детали
Кольцо ограничительное
Заводской номер
7823-4613038
Количество на модель
1
№
21
Название детали
Болт Mx
Заводской номер
340758
Количество на модель
12
№
22
Название детали
Грязесъемник
Заводской номер
А27-F 80х92.2х8.1 EBR
Количество на модель
1
№
23
Название детали
Уплотнение штоковое
Заводской номер
S09-E 80х95.1х6.3 EBR
Количество на модель
2
№
24
Название детали
КОЛЬЦО
Заводской номер
F01 80х85х14.8 Ecotal
Количество на модель
2
№
25
Название детали
Крышка передняя
Заводской номер
7823-4613024
Количество на модель
1
№
26
Название детали
Защитная шайба
Заводской номер
540-8603091
Количество на модель
1
№
27
Название детали
КОЛЬЦО
Заводской номер
170-180-58-2-3
Количество на модель
1
№
28
Название детали
КОЛЬЦО
Заводской номер
F01 180х175х14.8
Количество на модель
2
№
29
Название детали
Уплотнение поршневое
Заводской номер
К08-D 180х159х8.1
Количество на модель
1
№
30
Название детали
Масленка
Заводской номер
1.3 Ц6хр
Количество на модель
2
№
31
Название детали
Кольцо
Заводской номер
065-070-30-2-3
Количество на модель
1
№
32
Название детали
Поршень
Заводской номер
7823-4613044
Количество на модель
1
№
33
Название детали
Гайка М64х3-6H
Заводской номер
78221-4614360
Количество на модель
1
№
34
Название детали
Защитная шайба
Заводской номер
7822-4614017
Количество на модель
2
№
35
Название детали
Шток
Заводской номер
7823-4613042
Количество на модель
1
№
36
Название детали
Наконечник штока
Заводской номер
75131-3003060
Количество на модель
1
№
37
Название детали
Подшипник
Заводской номер
ШСЛ-90К-1
Количество на модель
1
№
38
Название детали
Орех М
Заводской номер
Гайка М16
Количество на модель
2
№
39
Название детали
Шайба ОТ
Заводской номер
Шайба 16 ОТ
Количество на модель
2
№
40
Название детали
Болт М16х60
Заводской номер
Болт М16х60
Количество на модель
2
№
41
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Корпус цилиндра в сборе | 7823-4613018 | 1 | 1 | |||||
| 1 | Кольцо стопорное | 540-8603076-10 | 4 | 4 | 1 | |||
| 2 | Втулка | 78202-4613303 | 1 | 1 | 2 | |||
| 3 | Крышка цилиндра задняя | 7822-4614075 | 1 | 1 | 3 | |||
| 4 | Болт Mx | Болт М10х20 | 8 | 8 | 4 | |||
| 5 | Шайба 10 | 252006 | 8 | 8 | 5 | |||
| 6 | Тарелка | 75306-8606224 | 2 | 2 | 6 | |||
| 7 | прокладка | 75306-8606319 | 2 | 2 | 7 | |||
| 8 | Фланец | 7823-4617338 | 1 | 1 | 8 | |||
| 9 | Шайба | Шайба 10Л | 10 | 10 | 9 | |||
| 10 | Винт М10х45 (34134600) | 341346 | 4 | 4 | 10 | |||
| 11 | Прижим | 7823-4617324 | 2 | 2 | 11 | |||
| 12 | Болт | Болт М10х70 | 2 | 2 | 12 | |||
| 13 | Трубопровод | 7823-4617190 | 1 | 1 | 13 | |||
| 14 | Фланец | 7823-4613072 | 1 | 1 | 14 | |||
| 15 | Пробка | 262541 | 2 | 2 | 15 | |||
| 16 | Винт Mx | 341347 | 4 | 4 | 16 | |||
| 17 | КОЛЬЦО | 036-041-30-2-3 | 2 | 2 | 17 | |||
| 18 | Втулка | 7822-4614083 | 1 | 1 | 18 | |||
| 19 | Кольцо- - | 020-025-30-2-3 | 2 | 2 | 19 | |||
| 20 | Корпус цилиндра | 7823-4613020 | 1 | 1 | 20 | |||
| 21 | Кольцо ограничительное | 7823-4613038 | 1 | 1 | 21 | |||
| 22 | Болт Mx | 340758 | 12 | 12 | 22 | |||
| 23 | Грязесъемник | А27-F 80х92.2х8.1 EBR | 1 | 1 | 23 | |||
| 24 | Уплотнение штоковое | S09-E 80х95.1х6.3 EBR | 2 | 2 | 24 | |||
| 25 | КОЛЬЦО | F01 80х85х14.8 Ecotal | 2 | 2 | 25 | |||
| 26 | Крышка передняя | 7823-4613024 | 1 | 1 | 26 | |||
| 27 | Защитная шайба | 540-8603091 | 1 | 1 | 27 | |||
| 28 | КОЛЬЦО | 170-180-58-2-3 | 1 | 1 | 28 | |||
| 29 | КОЛЬЦО | F01 180х175х14.8 | 2 | 2 | 29 | |||
| 30 | Уплотнение поршневое | К08-D 180х159х8.1 | 1 | 1 | 30 | |||
| 31 | Масленка | 1.3 Ц6хр | 2 | 2 | 31 | |||
| 32 | Кольцо | 065-070-30-2-3 | 1 | 1 | 32 | |||
| 33 | Поршень | 7823-4613044 | 1 | 1 | 33 | |||
| 34 | Гайка М64х3-6H | 78221-4614360 | 1 | 1 | 34 | |||
| 35 | Защитная шайба | 7822-4614017 | 2 | 2 | 35 | |||
| 36 | Шток | 7823-4613042 | 1 | 1 | 36 | |||
| 37 | Наконечник штока | 75131-3003060 | 1 | 1 | 37 | |||
| 38 | Подшипник | ШСЛ-90К-1 | 1 | 1 | 38 | |||
| 39 | Орех М | Гайка М16 | 2 | 2 | 39 | |||
| 40 | Шайба ОТ | Шайба 16 ОТ | 2 | 2 | 40 | |||
| 41 | Болт М16х60 | Болт М16х60 | 2 | 2 | 41 |
