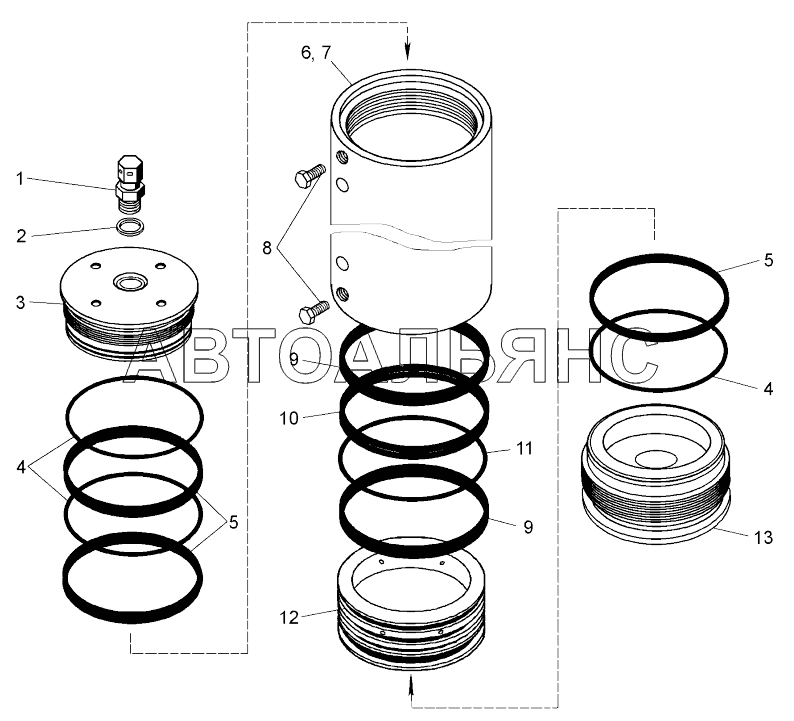

Пневмогидроаккумулятор (, );Pneumatic hydroaccumulator
100%
Название детали
Клапан заправочный
Заводской номер
540-2917360-01
Количество на модель
№
1
Название детали
Прокладка
Заводской номер
540-2917362
Количество на модель
№
2
Название детали
Крышка верхняя
Заводской номер
75306-3415032
Количество на модель
№
3
Название детали
Шайба
Заводской номер
75306-3415024
Количество на модель
№
4
Название детали
Кольцо
Заводской номер
160-170-58-2-3
Количество на модель
№
5
Название детали
корпус
Заводской номер
75450-3415016
Количество на модель
№
6
Название детали
корпус
Заводской номер
75450-3415016-01
Количество на модель
№
6
Название детали
корпус
Заводской номер
75131-3415016-01
Количество на модель
№
7
Название детали
корпус
Заводской номер
75131-3415016
Количество на модель
№
7
Название детали
Болт М6х10
Заводской номер
Болт М6х10
Количество на модель
№
8
Название детали
КОЛЬЦО
Заводской номер
F01
Количество на модель
№
9
Название детали
Уплотнение поршневое
Заводской номер
SP
Количество на модель
№
10
Название детали
Уплотнение поршневое
Заводской номер
К08-D
Количество на модель
№
11
Название детали
Поршень
Заводской номер
75306-3415022-01
Количество на модель
№
12
Название детали
Крышка нижняя
Заводской номер
75306-3415033
Количество на модель
№
13
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Клапан заправочный | 540-2917360-01 | 1 | |||||
| 2 | Прокладка | 540-2917362 | 2 | |||||
| 3 | Крышка верхняя | 75306-3415032 | 3 | |||||
| 4 | Шайба | 75306-3415024 | 4 | |||||
| 5 | Кольцо | 160-170-58-2-3 | 5 | |||||
| 6 | корпус | 75450-3415016 | 6 | |||||
| 6 | корпус | 75450-3415016-01 | 6 | |||||
| 7 | корпус | 75131-3415016-01 | 7 | |||||
| 7 | корпус | 75131-3415016 | 7 | |||||
| 8 | Болт М6х10 | Болт М6х10 | 8 | |||||
| 9 | КОЛЬЦО | F01 | 9 | |||||
| 10 | Уплотнение поршневое | SP | 10 | |||||
| 11 | Уплотнение поршневое | К08-D | 11 | |||||
| 12 | Поршень | 75306-3415022-01 | 12 | |||||
| 13 | Крышка нижняя | 75306-3415033 | 13 |
