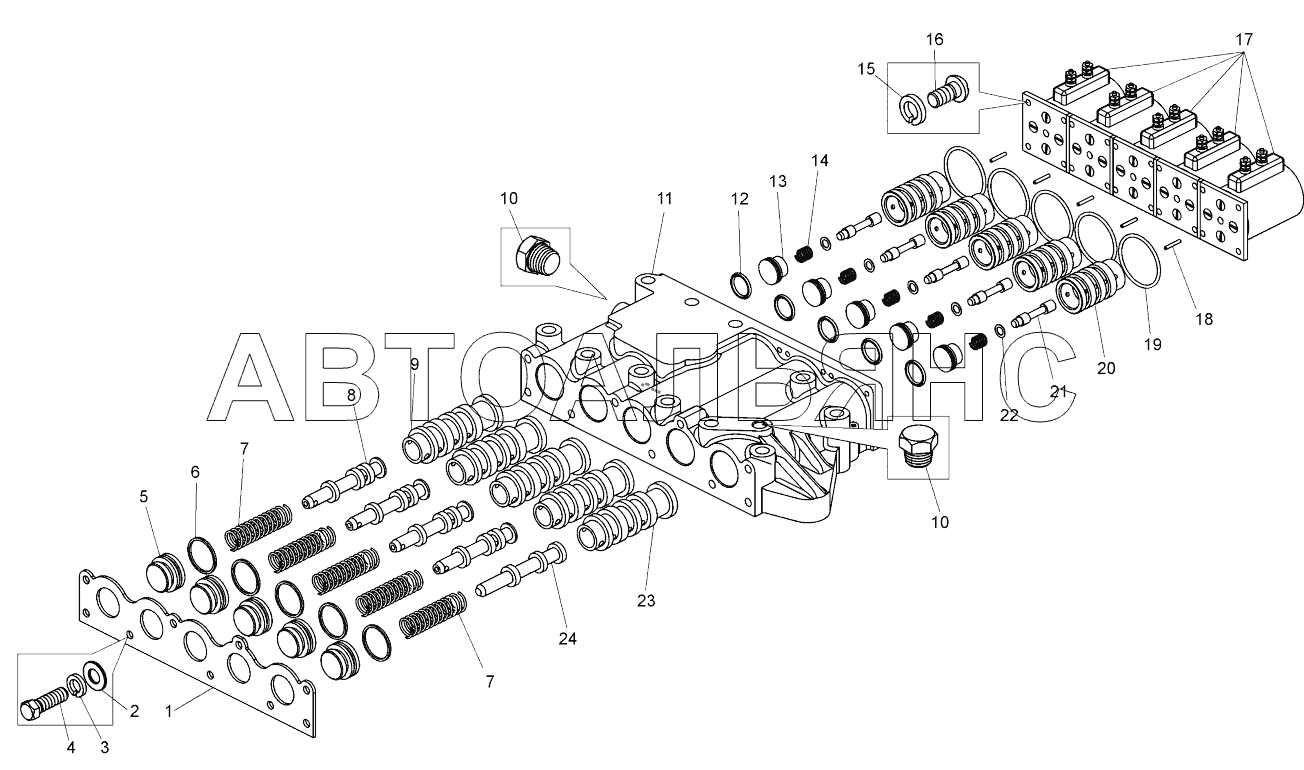

Механизм управления гидромеханической передачей ;Control unit of hydromechanical gear
100%
Название детали
Пластина
Заводской номер
7548-1712436
Количество на модель
1
№
1
Название детали
Шайба 8
Заводской номер
252005
Количество на модель
2
№
2
Название детали
Шайба 8Т
Заводской номер
Шайба 8Т
Количество на модель
9
№
3
Название детали
Болт Mx
Заводской номер
Болт М8х20
Количество на модель
9
№
4
Название детали
Крышка
Заводской номер
7548-1712434
Количество на модель
5
№
5
Название детали
Кольцо
Заводской номер
029-035-36-2-6
Количество на модель
5
№
6
Название детали
Пружина
Заводской номер
7548-1712432
Количество на модель
5
№
7
Название детали
Золотник механизма управления
Заводской номер
7822-1712424
Количество на модель
4
№
8
Название детали
Гильза
Заводской номер
7548-1712422
Количество на модель
4
№
9
Название детали
Пробка
Заводской номер
262541
Количество на модель
7
№
10
Название детали
корпус
Заводской номер
7556-1712412
Количество на модель
1
№
11
Название детали
Кольцо
Заводской номер
020-025-30-2-6
Количество на модель
5
№
12
Название детали
Крышка
Заводской номер
7548-1712446
Количество на модель
5
№
13
Название детали
Пружина
Заводской номер
540-1712131
Количество на модель
5
№
14
Название детали
Шайба 5Т
Заводской номер
Шайба 5Т
Количество на модель
20
№
15
Название детали
Винт
Заводской номер
Винт В.М5х16
Количество на модель
20
№
16
Название детали
Электромагнит в сборе
Заводской номер
531-1705048-11
Количество на модель
5
№
17
Название детали
Толкатель
Заводской номер
531-1705207-20
Количество на модель
5
№
18
Название детали
Кольцо
Заводской номер
050-055-30-2-6
Количество на модель
5
№
19
Название детали
Гильза пилота
Заводской номер
7548-1712442
Количество на модель
5
№
20
Название детали
Золотник
Заводской номер
7548-1712444
Количество на модель
5
№
21
Название детали
Шайба
Заводской номер
531-1712612
Количество на модель
5
№
22
Название детали
Гильза диапазонных фрикционов
Заводской номер
7548-1712426
Количество на модель
1
№
23
Название детали
Золотник
Заводской номер
7548-1712428
Количество на модель
1
№
24
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Пластина | 7548-1712436 | 1 | 1 | 1 | |||
| 2 | Шайба 8 | 252005 | 2 | 2 | 2 | |||
| 3 | Шайба 8Т | Шайба 8Т | 9 | 9 | 3 | |||
| 4 | Болт Mx | Болт М8х20 | 9 | 9 | 4 | |||
| 5 | Крышка | 7548-1712434 | 5 | 5 | 5 | |||
| 6 | Кольцо | 029-035-36-2-6 | 5 | 5 | 6 | |||
| 7 | Пружина | 7548-1712432 | 5 | 5 | 7 | |||
| 8 | Золотник механизма управления | 7822-1712424 | 4 | 4 | 8 | |||
| 9 | Гильза | 7548-1712422 | 4 | 4 | 9 | |||
| 10 | Пробка | 262541 | 7 | 7 | 10 | |||
| 11 | корпус | 7556-1712412 | 1 | 1 | 11 | |||
| 12 | Кольцо | 020-025-30-2-6 | 5 | 5 | 12 | |||
| 13 | Крышка | 7548-1712446 | 5 | 5 | 13 | |||
| 14 | Пружина | 540-1712131 | 5 | 5 | 14 | |||
| 15 | Шайба 5Т | Шайба 5Т | 20 | 20 | 15 | |||
| 16 | Винт | Винт В.М5х16 | 20 | 20 | 16 | |||
| 17 | Электромагнит в сборе | 531-1705048-11 | 5 | 5 | 17 | |||
| 18 | Толкатель | 531-1705207-20 | 5 | 5 | 18 | |||
| 19 | Кольцо | 050-055-30-2-6 | 5 | 5 | 19 | |||
| 20 | Гильза пилота | 7548-1712442 | 5 | 5 | 20 | |||
| 21 | Золотник | 7548-1712444 | 5 | 5 | 21 | |||
| 22 | Шайба | 531-1712612 | 5 | 5 | 22 | |||
| 23 | Гильза диапазонных фрикционов | 7548-1712426 | 1 | 1 | 23 | |||
| 24 | Золотник | 7548-1712428 | 1 | 1 | 24 |
