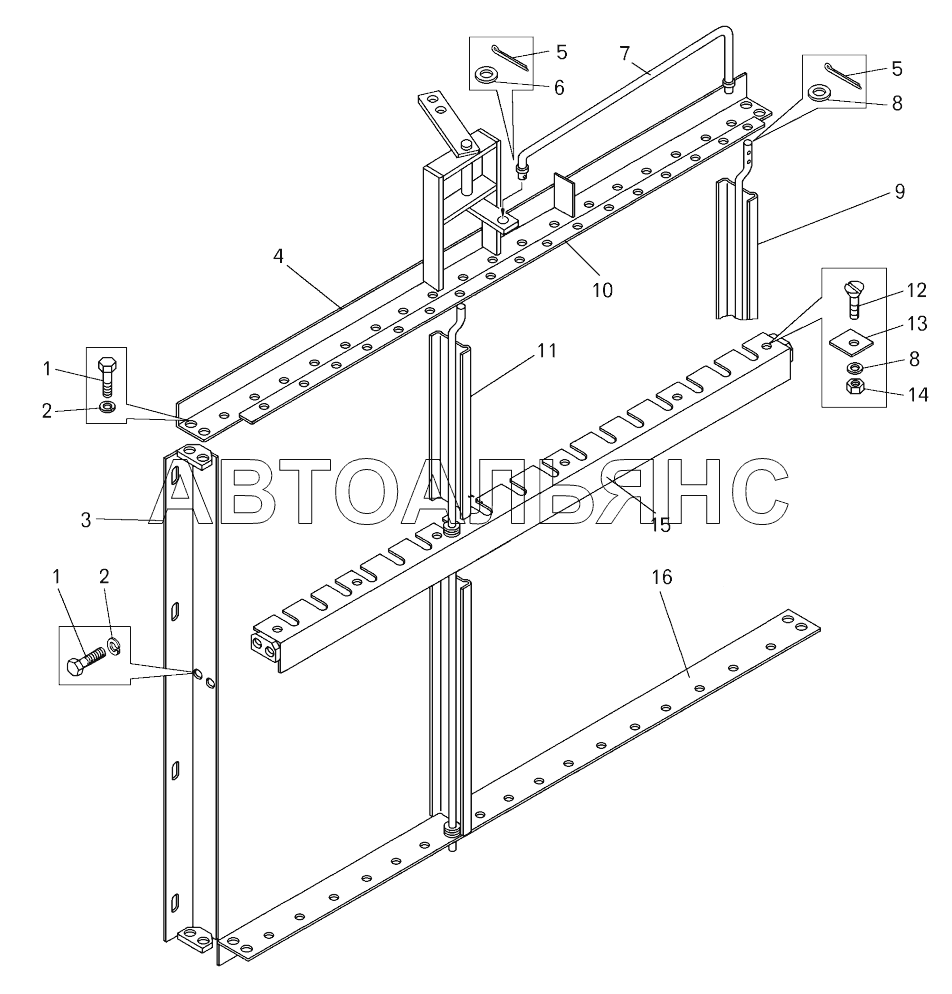

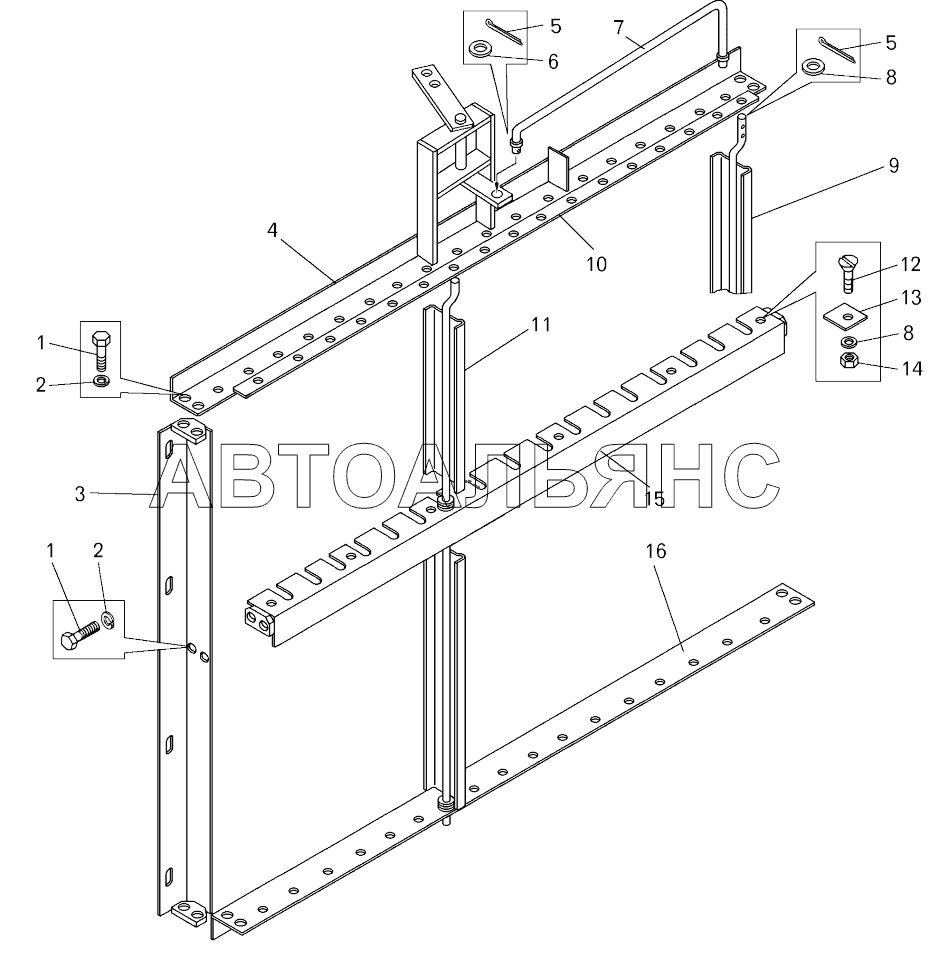

Жалюзи радиатора ;Radiator shutters
100%
Название детали
Болт М8-6gх16
Заводской номер
201454
Количество на модель
12
№
1
Название детали
Шайба 8Л
Заводской номер
252155
Количество на модель
12
№
2
Название детали
Подставка
Заводской номер
78211-1310140
Количество на модель
2
№
3
Название детали
Угольник жалюзи верхний
Заводской номер
78211-1310115
Количество на модель
1
№
4
Название детали
Шплинт 3,2х20
Заводской номер
258039
Количество на модель
8
№
5
Название детали
Шайба 8
Заводской номер
252005
Количество на модель
2
№
6
Название детали
Шток управления жалюзи радиатора
Заводской номер
78211-1310210
Количество на модель
1
№
7
Название детали
Шайба
Заводской номер
252004
Количество на модель
42
№
8
Название детали
жалюзийная панель
Заводской номер
78211-1310158
Количество на модель
3
№
9
Название детали
Приводная штанга для жалюзийных панелей
Заводской номер
74211-1310250
Количество на модель
1
№
10
Название детали
Слепая приводная пластина
Заводской номер
78211-1310152
Количество на модель
14
№
11
Название детали
Винт М- х
Заводской номер
221608
Количество на модель
6
№
12
Название детали
Планка
Заводской номер
ТО-41-1310101-01
Количество на модель
1
№
13
Название детали
Гайка
Заводской номер
250508
Количество на модель
6
№
14
Название детали
Поперечина
Заводской номер
ТО-41-1310160-01
Количество на модель
1
№
15
Название детали
Угольник жалюзи
Заводской номер
74211-1310120
Количество на модель
1
№
16
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Болт М8-6gх16 | 201454 | 12 | 12 | 1 | |||
| 2 | Шайба 8Л | 252155 | 12 | 12 | 2 | |||
| 3 | Подставка | 78211-1310140 | 2 | 2 | 3 | |||
| 4 | Угольник жалюзи верхний | 78211-1310115 | 1 | 1 | 4 | |||
| 5 | Шплинт 3,2х20 | 258039 | 8 | 8 | 5 | |||
| 6 | Шайба 8 | 252005 | 2 | 2 | 6 | |||
| 7 | Шток управления жалюзи радиатора | 78211-1310210 | 1 | 1 | 7 | |||
| 8 | Шайба | 252004 | 42 | 42 | 8 | |||
| 9 | жалюзийная панель | 78211-1310158 | 3 | 3 | 9 | |||
| 10 | Приводная штанга для жалюзийных панелей | 74211-1310250 | 1 | 1 | 10 | |||
| 11 | Слепая приводная пластина | 78211-1310152 | 14 | 14 | 11 | |||
| 12 | Винт М- х | 221608 | 6 | 6 | 12 | |||
| 13 | Планка | ТО-41-1310101-01 | 1 | 1 | 13 | |||
| 14 | Гайка | 250508 | 6 | 6 | 14 | |||
| 15 | Поперечина | ТО-41-1310160-01 | 1 | 1 | 15 | |||
| 16 | Угольник жалюзи | 74211-1310120 | 1 | 1 | 16 |
