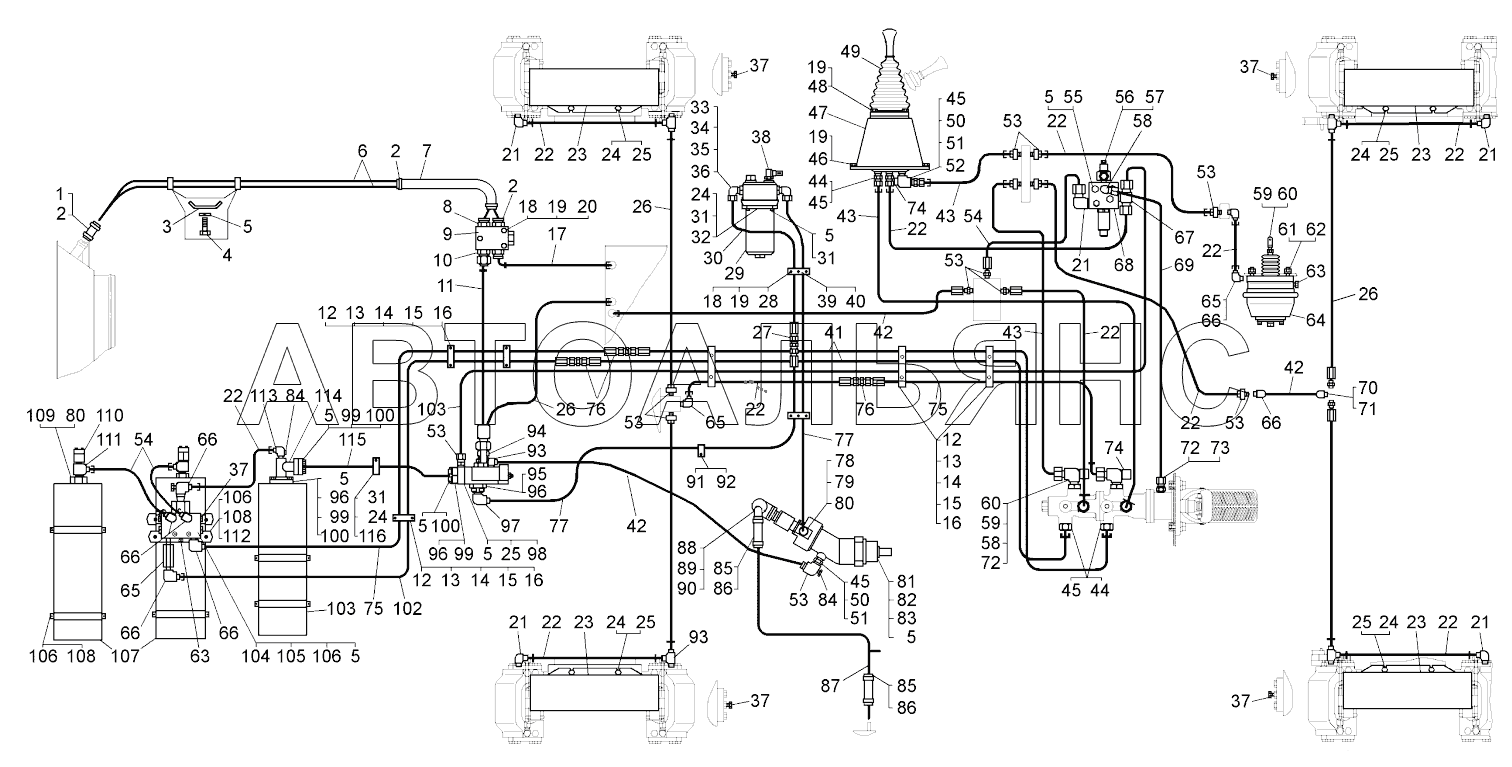

Монтаж гидравлического привода тормозов ;Mounting of brakes hydraulic drive
100%
Название детали
Шланг соединительный
Заводской номер
540А-1015010
Количество на модель
№
1
Название детали
Хомут
Заводской номер
TORROS35-50/1271
Количество на модель
№
2
Название детали
Скоба
Заводской номер
548А-1712495-10
Количество на модель
№
3
Название детали
Болт Mx
Заводской номер
Болт М10х45
Количество на модель
№
4
Название детали
Шайба
Заводской номер
Шайба 10Л
Количество на модель
№
5
Название детали
Труба
Заводской номер
7822-4617246-20
Количество на модель
№
6
Название детали
Шланг
Заводской номер
7822-3506064
Количество на модель
№
7
Название детали
Ниппель
Заводской номер
344034
Количество на модель
№
8
Название детали
Клапан
Заводской номер
78231-4617240
Количество на модель
№
9
Название детали
Штуцер
Заводской номер
344831
Количество на модель
№
10
Название детали
Рукав высокого давления
Заводской номер
75405-8609380
Количество на модель
№
11
Название детали
Пластина
Заводской номер
75131-3408174
Количество на модель
№
12
Название детали
Вкладыш
Заводской номер
7555В-3408328
Количество на модель
№
13
Название детали
Орех
Заводской номер
Гайка М6-6Н
Количество на модель
№
14
Название детали
Шайба 6Л
Заводской номер
252154
Количество на модель
№
15
Название детали
Шпилька М6х35
Заводской номер
341032
Количество на модель
№
16
Название детали
Шланг
Заводской номер
75211-1104212
Количество на модель
№
17
Название детали
Гайка М8-6Н
Заводской номер
Гайка М8-6Н
Количество на модель
№
18
Название детали
Шайба 8Т
Заводской номер
Шайба 8Т
Количество на модель
№
19
Название детали
Болт М8-6gх70
Заводской номер
200273
Количество на модель
№
20
Название детали
Угольник
Заводской номер
344450
Количество на модель
№
21
Название детали
Рукав высокого давления
Заводской номер
7555А-8609676
Количество на модель
№
22
Название детали
Щит
Заводской номер
7821-3501210
Количество на модель
№
23
Название детали
Шайба ОТ
Заводской номер
Шайба 10 ОТ
Количество на модель
№
24
Название детали
Болт Mx
Заводской номер
Болт М10х16
Количество на модель
№
25
Название детали
Рукав высокого давления
Заводской номер
7555А-8609686
Количество на модель
№
26
Название детали
Штуцер
Заводской номер
344273
Количество на модель
№
27
Название детали
Винт Mx
Заводской номер
341347
Количество на модель
№
28
Название детали
Фильтр
Заводской номер
75474-3442010
Количество на модель
№
29
Название детали
Рукав высокого давления
Заводской номер
75485-8609380
Количество на модель
№
30
Название детали
Болт М10х25
Заводской номер
Болт М10х25
Количество на модель
№
31
Название детали
Кронштейн
Заводской номер
7555-3442056
Количество на модель
№
32
Название детали
Угольник
Заводской номер
344155
Количество на модель
№
33
Название детали
Кольцо
Заводской номер
027-032-30-2-3
Количество на модель
№
34
Название детали
Шайба защитная
Заводской номер
549А-3408049
Количество на модель
№
35
Название детали
Контргайка
Заводской номер
549А-3408048
Количество на модель
№
36
Название детали
Пробка КГ 1/4"
Заводской номер
262542
Количество на модель
№
37
Название детали
Индикатор засоренности
Заводской номер
АЕ.30.2,5.Р.
Количество на модель
№
38
Название детали
Индикатор засоренности
Заводской номер
АЕ.30.2,5.Р.
Количество на модель
№
38
Название детали
Тарелка
Заводской номер
75131-3408259
Количество на модель
№
39
Название детали
Вкладыш
Заводской номер
75131-3408255
Количество на модель
№
40
Название детали
Рукав высокого давления
Заводской номер
7555А-8609704
Количество на модель
№
41
Название детали
Рукав высокого давления
Заводской номер
7555А-8609690
Количество на модель
№
42
Название детали
Рукав высокого давления
Заводской номер
7555А-8609680
Количество на модель
№
43
Название детали
Ниппель
Заводской номер
344022
Количество на модель
№
44
Название детали
Кольцо
Заводской номер
015-019-25-2-3
Количество на модель
№
45
Название детали
Болт Mx
Заводской номер
Болт М8х16
Количество на модель
№
46
Название детали
Кронштейн
Заводской номер
75131-3504210
Количество на модель
№
47
Название детали
Болт Mx
Заводской номер
Болт М8х30
Количество на модель
№
48
Название детали
Кран управления стояночным тормозом
Заводской номер
7821-3537010-10
Количество на модель
№
49
Название детали
Шайба защитная
Заводской номер
7512-3514168
Количество на модель
№
50
Название детали
Гайка
Заводской номер
342321
Количество на модель
№
51
Название детали
Угольник
Заводской номер
344448
Количество на модель
№
52
Название детали
Ниппель
Заводской номер
344006
Количество на модель
№
53
Название детали
Рукав высокого давления
Заводской номер
7555А-8609670
Количество на модель
№
54
Название детали
Болт
Заводской номер
Болт М10х65
Количество на модель
№
55
Название детали
Кабель соединительный с датчиком давления
Заводской номер
75137-8074353
Количество на модель
№
56
Название детали
Переходник
Заводской номер
7555G-3829348
Количество на модель
№
57
Название детали
Угольник
Заводской номер
449938
Количество на модель
№
58
Название детали
Вилка штока
Заводской номер
540М-3519138
Количество на модель
№
59
Название детали
Палец
Заводской номер
540М-3519366
Количество на модель
№
60
Название детали
Орех
Заводской номер
Гайка М16-6Н
Количество на модель
№
61
Название детали
Шайба ОТ
Заводской номер
Шайба 16 ОТ
Количество на модель
№
62
Название детали
Пробка КГ 3/8"
Заводской номер
262543
Количество на модель
№
63
Название детали
Цилиндр стояночного тормоза
Заводской номер
7545-3519310-20
Количество на модель
№
64
Название детали
Удлинитель
Заводской номер
7520-3408482
Количество на модель
№
65
Название детали
Угольник (459981645)
Заводской номер
344435
Количество на модель
№
66
Название детали
Тройник
Заводской номер
344206
Количество на модель
№
67
Название детали
Клапан редукционный
Заводской номер
75137-3512012
Количество на модель
№
68
Название детали
Рукав высокого давления
Заводской номер
7513-8609680
Количество на модель
№
69
Название детали
Орех
Заводской номер
Гайка М20-6Н
Количество на модель
№
70
Название детали
Тройник
Заводской номер
344207
Количество на модель
№
71
Название детали
прокладка
Заводской номер
540-2917144
Количество на модель
№
72
Название детали
Ниппель
Заводской номер
344023
Количество на модель
№
73
Название детали
Реле давления
Заводской номер
0163-407-04-1-028
Количество на модель
№
74
Название детали
Рукав высокого давления
Заводской номер
7555А-8609710
Количество на модель
№
75
Название детали
Ниппель
Заводской номер
344010
Количество на модель
№
76
Название детали
Рукав высокого давления
Заводской номер
7920-8609380
Количество на модель
№
77
Название детали
Угольник
Заводской номер
7528-1331120
Количество на модель
№
78
Название детали
Болт
Заводской номер
7528-1331128
Количество на модель
№
79
Название детали
Прокладка
Заводской номер
540М-3506999
Количество на модель
№
80
Название детали
Насос
Заводской номер
7822-3543010
Количество на модель
№
81
Название детали
прокладка
Заводской номер
ТО41-4200042
Количество на модель
№
82
Название детали
Болт М10х35
Заводской номер
Болт М10х35
Количество на модель
№
83
Название детали
Пробка
Заводской номер
262541
Количество на модель
№
84
Название детали
Хомут
Заводской номер
549-8609640
Количество на модель
№
85
Название детали
Рукав всасывающий
Заводской номер
7821-3506098
Количество на модель
№
86
Название детали
Труба всасывающая
Заводской номер
78221-3506600
Количество на модель
№
87
Название детали
Угольник
Заводской номер
7549-3506880
Количество на модель
№
88
Название детали
Кольцо- -
Заводской номер
030-035-30-2-3
Количество на модель
№
89
Название детали
Штуцер
Заводской номер
344287
Количество на модель
№
90
Название детали
Прокладка
Заводской номер
540А-1104695
Количество на модель
№
91
Название детали
Кляммер
Заводской номер
344621
Количество на модель
№
92
Название детали
Тройник
Заводской номер
344213
Количество на модель
№
93
Название детали
Ниппель
Заводской номер
78221-3506086
Количество на модель
№
94
Название детали
Фланец
Заводской номер
7823-4617337-20
Количество на модель
№
95
Название детали
КОЛЬЦО
Заводской номер
036-041-30-2-3
Количество на модель
№
96
Название детали
Угольник
Заводской номер
344149
Количество на модель
№
97
Название детали
Машина для разгрузки насосов
Заводской номер
78221-3428010
Количество на модель
№
98
Название детали
Прижим
Заводской номер
7822-4617327
Количество на модель
№
99
Название детали
Рукав высокого давления
Заводской номер
7555А-8609705
Количество на модель
№
101
Название детали
Рукав высокого давления
Заводской номер
7555А-8609700
Количество на модель
№
102
Название детали
Пневмогидроаккумулятор
Заводской номер
75131-3415010
Количество на модель
№
103
Название детали
Клапан защитный двойной
Заводской номер
75125-3515110
Количество на модель
№
104
Название детали
Болт
Заводской номер
Болт М10х70
Количество на модель
№
105
Название детали
Орех
Заводской номер
Гайка М10-6Н
Количество на модель
№
106
Название детали
Пневмогидроаккумулятор
Заводской номер
75450-3515010
Количество на модель
№
107
Название детали
Хомут
Заводской номер
7545-3545070
Количество на модель
№
108
Название детали
Переходник
Заводской номер
7821-3506101
Количество на модель
№
109
Название детали
Реле давления
Заводской номер
0169-420-03-1-015
Количество на модель
№
110
Название детали
Угольник
Заводской номер
344518
Количество на модель
№
111
Название детали
Кронштейн
Заводской номер
7545-3545062-10
Количество на модель
№
112
Название детали
Угольник
Заводской номер
344436
Количество на модель
№
113
Название детали
Переходник
Заводской номер
7822-3408370
Количество на модель
№
114
Название детали
Рукав высокого давления
Заводской номер
78221-4617750
Количество на модель
№
115
Название детали
Скоба
Заводской номер
540В-3408106
Количество на модель
№
116
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Шланг соединительный | 540А-1015010 | 1 | |||||
| 2 | Хомут | TORROS35-50/1271 | 2 | |||||
| 3 | Скоба | 548А-1712495-10 | 3 | |||||
| 4 | Болт Mx | Болт М10х45 | 4 | |||||
| 5 | Шайба | Шайба 10Л | 5 | |||||
| 6 | Труба | 7822-4617246-20 | 6 | |||||
| 7 | Шланг | 7822-3506064 | 7 | |||||
| 8 | Ниппель | 344034 | 8 | |||||
| 9 | Клапан | 78231-4617240 | 9 | |||||
| 10 | Штуцер | 344831 | 10 | |||||
| 11 | Рукав высокого давления | 75405-8609380 | 11 | |||||
| 12 | Пластина | 75131-3408174 | 12 | |||||
| 13 | Вкладыш | 7555В-3408328 | 13 | |||||
| 14 | Орех | Гайка М6-6Н | 14 | |||||
| 15 | Шайба 6Л | 252154 | 15 | |||||
| 16 | Шпилька М6х35 | 341032 | 16 | |||||
| 17 | Шланг | 75211-1104212 | 17 | |||||
| 18 | Гайка М8-6Н | Гайка М8-6Н | 18 | |||||
| 19 | Шайба 8Т | Шайба 8Т | 19 | |||||
| 20 | Болт М8-6gх70 | 200273 | 20 | |||||
| 21 | Угольник | 344450 | 21 | |||||
| 22 | Рукав высокого давления | 7555А-8609676 | 22 | |||||
| 23 | Щит | 7821-3501210 | 23 | |||||
| 24 | Шайба ОТ | Шайба 10 ОТ | 24 | |||||
| 25 | Болт Mx | Болт М10х16 | 25 | |||||
| 26 | Рукав высокого давления | 7555А-8609686 | 26 | |||||
| 27 | Штуцер | 344273 | 27 | |||||
| 28 | Винт Mx | 341347 | 28 | |||||
| 29 | Фильтр | 75474-3442010 | 29 | |||||
| 30 | Рукав высокого давления | 75485-8609380 | 30 | |||||
| 31 | Болт М10х25 | Болт М10х25 | 31 | |||||
| 32 | Кронштейн | 7555-3442056 | 32 | |||||
| 33 | Угольник | 344155 | 33 | |||||
| 34 | Кольцо | 027-032-30-2-3 | 34 | |||||
| 35 | Шайба защитная | 549А-3408049 | 35 | |||||
| 36 | Контргайка | 549А-3408048 | 36 | |||||
| 37 | Пробка КГ 1/4" | 262542 | 37 | |||||
| 38 | Индикатор засоренности | АЕ.30.2,5.Р. | 38 | |||||
| 38 | Индикатор засоренности | АЕ.30.2,5.Р. | 38 | |||||
| 39 | Тарелка | 75131-3408259 | 39 | |||||
| 40 | Вкладыш | 75131-3408255 | 40 | |||||
| 41 | Рукав высокого давления | 7555А-8609704 | 41 | |||||
| 42 | Рукав высокого давления | 7555А-8609690 | 42 | |||||
| 43 | Рукав высокого давления | 7555А-8609680 | 43 | |||||
| 44 | Ниппель | 344022 | 44 | |||||
| 45 | Кольцо | 015-019-25-2-3 | 45 | |||||
| 46 | Болт Mx | Болт М8х16 | 46 | |||||
| 47 | Кронштейн | 75131-3504210 | 47 | |||||
| 48 | Болт Mx | Болт М8х30 | 48 | |||||
| 49 | Кран управления стояночным тормозом | 7821-3537010-10 | 49 | |||||
| 50 | Шайба защитная | 7512-3514168 | 50 | |||||
| 51 | Гайка | 342321 | 51 | |||||
| 52 | Угольник | 344448 | 52 | |||||
| 53 | Ниппель | 344006 | 53 | |||||
| 54 | Рукав высокого давления | 7555А-8609670 | 54 | |||||
| 55 | Болт | Болт М10х65 | 55 | |||||
| 56 | Кабель соединительный с датчиком давления | 75137-8074353 | 56 | |||||
| 57 | Переходник | 7555G-3829348 | 57 | |||||
| 58 | Угольник | 449938 | 58 | |||||
| 59 | Вилка штока | 540М-3519138 | 59 | |||||
| 60 | Палец | 540М-3519366 | 60 | |||||
| 61 | Орех | Гайка М16-6Н | 61 | |||||
| 62 | Шайба ОТ | Шайба 16 ОТ | 62 | |||||
| 63 | Пробка КГ 3/8" | 262543 | 63 | |||||
| 64 | Цилиндр стояночного тормоза | 7545-3519310-20 | 64 | |||||
| 65 | Удлинитель | 7520-3408482 | 65 | |||||
| 66 | Угольник (459981645) | 344435 | 66 | |||||
| 67 | Тройник | 344206 | 67 | |||||
| 68 | Клапан редукционный | 75137-3512012 | 68 | |||||
| 69 | Рукав высокого давления | 7513-8609680 | 69 | |||||
| 70 | Орех | Гайка М20-6Н | 70 | |||||
| 71 | Тройник | 344207 | 71 | |||||
| 72 | прокладка | 540-2917144 | 72 | |||||
| 73 | Ниппель | 344023 | 73 | |||||
| 74 | Реле давления | 0163-407-04-1-028 | 74 | |||||
| 75 | Рукав высокого давления | 7555А-8609710 | 75 | |||||
| 76 | Ниппель | 344010 | 76 | |||||
| 77 | Рукав высокого давления | 7920-8609380 | 77 | |||||
| 78 | Угольник | 7528-1331120 | 78 | |||||
| 79 | Болт | 7528-1331128 | 79 | |||||
| 80 | Прокладка | 540М-3506999 | 80 | |||||
| 81 | Насос | 7822-3543010 | 81 | |||||
| 82 | прокладка | ТО41-4200042 | 82 | |||||
| 83 | Болт М10х35 | Болт М10х35 | 83 | |||||
| 84 | Пробка | 262541 | 84 | |||||
| 85 | Хомут | 549-8609640 | 85 | |||||
| 86 | Рукав всасывающий | 7821-3506098 | 86 | |||||
| 87 | Труба всасывающая | 78221-3506600 | 87 | |||||
| 88 | Угольник | 7549-3506880 | 88 | |||||
| 89 | Кольцо- - | 030-035-30-2-3 | 89 | |||||
| 90 | Штуцер | 344287 | 90 | |||||
| 91 | Прокладка | 540А-1104695 | 91 | |||||
| 92 | Кляммер | 344621 | 92 | |||||
| 93 | Тройник | 344213 | 93 | |||||
| 94 | Ниппель | 78221-3506086 | 94 | |||||
| 95 | Фланец | 7823-4617337-20 | 95 | |||||
| 96 | КОЛЬЦО | 036-041-30-2-3 | 96 | |||||
| 97 | Угольник | 344149 | 97 | |||||
| 98 | Машина для разгрузки насосов | 78221-3428010 | 98 | |||||
| 99 | Прижим | 7822-4617327 | 99 | |||||
| 101 | Рукав высокого давления | 7555А-8609705 | 101 | |||||
| 102 | Рукав высокого давления | 7555А-8609700 | 102 | |||||
| 103 | Пневмогидроаккумулятор | 75131-3415010 | 103 | |||||
| 104 | Клапан защитный двойной | 75125-3515110 | 104 | |||||
| 105 | Болт | Болт М10х70 | 105 | |||||
| 106 | Орех | Гайка М10-6Н | 106 | |||||
| 107 | Пневмогидроаккумулятор | 75450-3515010 | 107 | |||||
| 108 | Хомут | 7545-3545070 | 108 | |||||
| 109 | Переходник | 7821-3506101 | 109 | |||||
| 110 | Реле давления | 0169-420-03-1-015 | 110 | |||||
| 111 | Угольник | 344518 | 111 | |||||
| 112 | Кронштейн | 7545-3545062-10 | 112 | |||||
| 113 | Угольник | 344436 | 113 | |||||
| 114 | Переходник | 7822-3408370 | 114 | |||||
| 115 | Рукав высокого давления | 78221-4617750 | 115 | |||||
| 116 | Скоба | 540В-3408106 | 116 |
