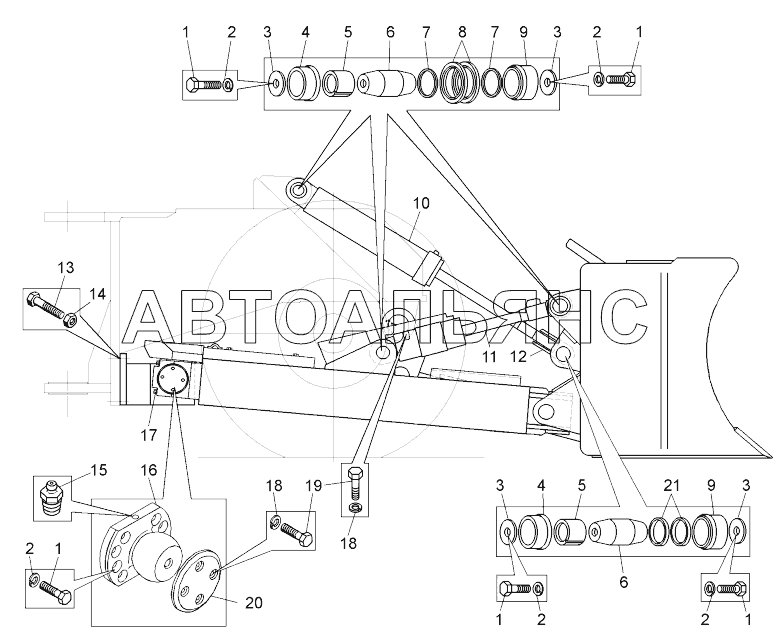

Монтаж цилиндров подъема лопастей и цилиндров поворота
100%
Название детали
Болт
Заводской номер
340748
Количество на модель
28
№
1
Название детали
Шайба 24Т
Заводской номер
252143
Количество на модель
28
№
2
Название детали
Пластина прижимная
Заводской номер
549А-2919160
Количество на модель
12
№
3
Название детали
Втулка
Заводской номер
549А-2919154
Количество на модель
6
№
4
Название детали
Втулка распорная
Заводской номер
549А-2919158
Количество на модель
6
№
5
Название детали
Палец
Заводской номер
549А-2919078
Количество на модель
6
№
6
Название детали
Кольцо
Заводской номер
75211-3003097
Количество на модель
10
№
7
Название детали
Сальник
Заводской номер
7519-8603680-10
Количество на модель
10
№
8
Название детали
Втулка
Заводской номер
549А-2919155
Количество на модель
6
№
9
Название детали
Подъемный цилиндр
Заводской номер
7823-4613010
Количество на модель
1
№
10
Название детали
Поворотный цилиндр
Заводской номер
7823-4614010-10
Количество на модель
2
№
11
Название детали
Серьга цилиндра
Заводской номер
78202-4607108
Количество на модель
1
№
12
Название детали
Болт специальный
Заводской номер
78202-4607028
Количество на модель
12
№
13
Название детали
Гайка
Заводской номер
7555-2907520
Количество на модель
6
№
14
Название детали
Масленка
Заводской номер
1.3.Ц6ХР
Количество на модель
11
№
15
Название детали
шарикоподшипник
Заводской номер
78202-4607078
Количество на модель
2
№
16
Название детали
Шплинт
Заводской номер
258071
Количество на модель
8
№
17
Название детали
Шайба 124
Заводской номер
252157
Количество на модель
12
№
18
Название детали
Болт М12-6gх25
Заводской номер
201538
Количество на модель
12
№
19
Название детали
Крышка
Заводской номер
78202-4607068
Количество на модель
2
№
20
Название детали
Втулка
Заводской номер
78202-4607109
Количество на модель
2
№
21
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Болт | 340748 | 28 | 28 | 1 | |||
| 2 | Шайба 24Т | 252143 | 28 | 28 | 2 | |||
| 3 | Пластина прижимная | 549А-2919160 | 12 | 12 | 3 | |||
| 4 | Втулка | 549А-2919154 | 6 | 6 | 4 | |||
| 5 | Втулка распорная | 549А-2919158 | 6 | 6 | 5 | |||
| 6 | Палец | 549А-2919078 | 6 | 6 | 6 | |||
| 7 | Кольцо | 75211-3003097 | 10 | 10 | 7 | |||
| 8 | Сальник | 7519-8603680-10 | 10 | 10 | 8 | |||
| 9 | Втулка | 549А-2919155 | 6 | 6 | 9 | |||
| 10 | Подъемный цилиндр | 7823-4613010 | 1 | 1 | 10 | |||
| 11 | Поворотный цилиндр | 7823-4614010-10 | 2 | 2 | 11 | |||
| 12 | Серьга цилиндра | 78202-4607108 | 1 | 1 | 12 | |||
| 13 | Болт специальный | 78202-4607028 | 12 | 12 | 13 | |||
| 14 | Гайка | 7555-2907520 | 6 | 6 | 14 | |||
| 15 | Масленка | 1.3.Ц6ХР | 11 | 11 | 15 | |||
| 16 | шарикоподшипник | 78202-4607078 | 2 | 2 | 16 | |||
| 17 | Шплинт | 258071 | 8 | 8 | 17 | |||
| 18 | Шайба 124 | 252157 | 12 | 12 | 18 | |||
| 19 | Болт М12-6gх25 | 201538 | 12 | 12 | 19 | |||
| 20 | Крышка | 78202-4607068 | 2 | 2 | 20 | |||
| 21 | Втулка | 78202-4607109 | 2 | 2 | 21 |
