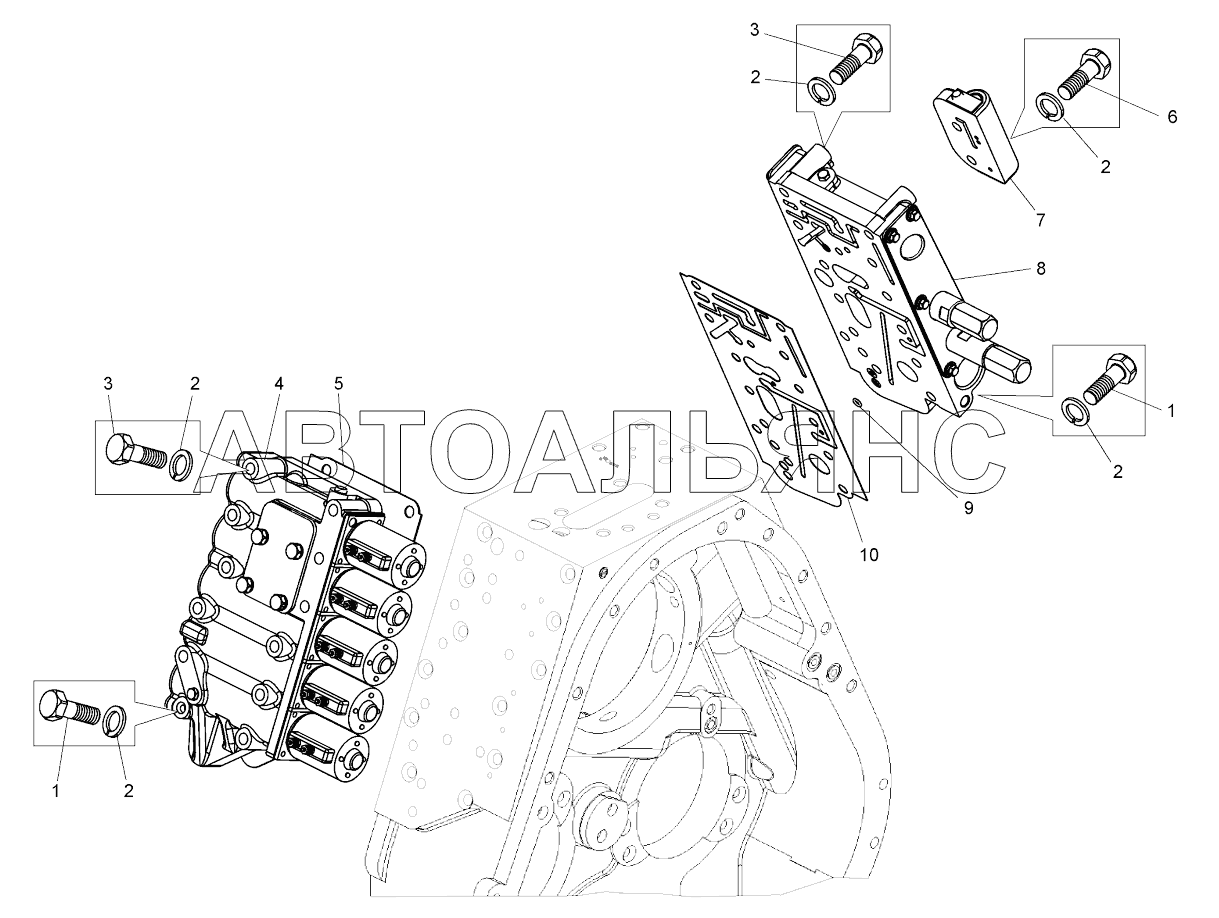

Коробка передач. Установка механизма управления гидромеханической передачей и золотниковой коробки ;Gearbox. Mounting of unit for control of hydromechanical gear and valve box
100%
Название детали
Болт
Заводской номер
206590
Количество на модель
6
№
1
Название детали
Болт
Заводской номер
Болт 3 М12х80
Количество на модель
№
1
Название детали
Шайба
Заводской номер
252137
Количество на модель
26
№
2
Название детали
Шайба ОТ
Заводской номер
Шайба 12 ОТ
Количество на модель
№
2
Название детали
Болт
Заводской номер
340321
Количество на модель
16
№
3
Название детали
Механизм управления гидромеханической передачей
Заводской номер
7822-1712410
Количество на модель
1
№
4
Название детали
прокладка
Заводской номер
7548-1712458-20
Количество на модель
1
№
5
Название детали
Болт
Заводской номер
340328
Количество на модель
2
№
6
Название детали
Клапан корректирующий
Заводской номер
7548-1712380
Количество на модель
1
№
7
Название детали
Коробка золотниковая
Заводской номер
7822-1712210-10
Количество на модель
1
№
8
Название детали
Коробка золотниковая
Заводской номер
7822-1712210-20
Количество на модель
№
8
Название детали
КОЛЬЦО
Заводской номер
008-012-25-2-6
Количество на модель
1
№
9
Название детали
Прокладка корпуса золотников
Заводской номер
7822-1712342
Количество на модель
1
№
10
Название детали
Прокладка корпуса золотников
Заводской номер
7822-1712342-10
Количество на модель
№
10
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Болт | 206590 | 6 | 6 | 1 | |||
| 1 | Болт | Болт 3 М12х80 | 1 | |||||
| 2 | Шайба | 252137 | 26 | 26 | 2 | |||
| 2 | Шайба ОТ | Шайба 12 ОТ | 2 | |||||
| 3 | Болт | 340321 | 16 | 16 | 3 | |||
| 4 | Механизм управления гидромеханической передачей | 7822-1712410 | 1 | 1 | 4 | |||
| 5 | прокладка | 7548-1712458-20 | 1 | 1 | 5 | |||
| 6 | Болт | 340328 | 2 | 2 | 6 | |||
| 7 | Клапан корректирующий | 7548-1712380 | 1 | 1 | 7 | |||
| 8 | Коробка золотниковая | 7822-1712210-10 | 1 | 1 | 8 | |||
| 8 | Коробка золотниковая | 7822-1712210-20 | 8 | |||||
| 9 | КОЛЬЦО | 008-012-25-2-6 | 1 | 1 | 9 | |||
| 10 | Прокладка корпуса золотников | 7822-1712342 | 1 | 1 | 10 | |||
| 10 | Прокладка корпуса золотников | 7822-1712342-10 | 10 |
