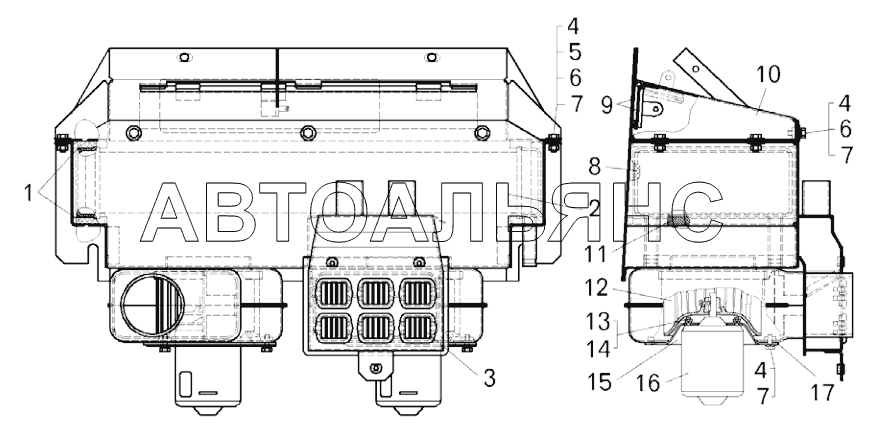

Отопитель ;Heater
100%
Название детали
Прокладка радиатора отопителя
Заводской номер
7822-8101043
Количество на модель
3
№
1
Название детали
Кожух отопителя
Заводской номер
7822-8101020-10
Количество на модель
1
№
2
Название детали
Сопло
Заводской номер
7555А-8119542
Количество на модель
6
№
3
Название детали
Болт
Заводской номер
201418
Количество на модель
13
№
4
Название детали
Гайка
Заводской номер
250508
Количество на модель
4
№
5
Название детали
Шайба
Заводской номер
252037
Количество на модель
11
№
6
Название детали
Шайба
Заводской номер
252134
Количество на модель
13
№
7
Название детали
Радиатор отопителя
Заводской номер
7822-8101060
Количество на модель
1
№
8
Название детали
Прокладка заслонки
Заводской номер
75481-8101374-10
Количество на модель
2
№
9
Название детали
Панель кожуха
Заводской номер
7822-8101025-10
Количество на модель
1
№
10
Название детали
Прокладка радиатора отопителя
Заводской номер
7822-8101074
Количество на модель
1
№
11
Название детали
Ротор вентилятора
Заводской номер
75481-8102028
Количество на модель
2
№
12
Название детали
Гайка М5-6Н
Заводской номер
250464
Количество на модель
4
№
13
Название детали
Шайба
Заводской номер
252269
Количество на модель
4
№
14
Название детали
Диск электродвигателя
Заводской номер
75481-8102044
Количество на модель
2
№
15
Название детали
Электродвигатель ( Вт)
Заводской номер
630.3730
Количество на модель
2
№
16
Название детали
Прокладка диска электродвигателя
Заводской номер
75481-8102240
Количество на модель
2
№
17
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Прокладка радиатора отопителя | 7822-8101043 | 3 | 3 | 1 | |||
| 2 | Кожух отопителя | 7822-8101020-10 | 1 | 1 | 2 | |||
| 3 | Сопло | 7555А-8119542 | 6 | 6 | 3 | |||
| 4 | Болт | 201418 | 13 | 13 | 4 | |||
| 5 | Гайка | 250508 | 4 | 4 | 5 | |||
| 6 | Шайба | 252037 | 11 | 11 | 6 | |||
| 7 | Шайба | 252134 | 13 | 13 | 7 | |||
| 8 | Радиатор отопителя | 7822-8101060 | 1 | 1 | 8 | |||
| 9 | Прокладка заслонки | 75481-8101374-10 | 2 | 2 | 9 | |||
| 10 | Панель кожуха | 7822-8101025-10 | 1 | 1 | 10 | |||
| 11 | Прокладка радиатора отопителя | 7822-8101074 | 1 | 1 | 11 | |||
| 12 | Ротор вентилятора | 75481-8102028 | 2 | 2 | 12 | |||
| 13 | Гайка М5-6Н | 250464 | 4 | 4 | 13 | |||
| 14 | Шайба | 252269 | 4 | 4 | 14 | |||
| 15 | Диск электродвигателя | 75481-8102044 | 2 | 2 | 15 | |||
| 16 | Электродвигатель ( Вт) | 630.3730 | 2 | 2 | 16 | |||
| 17 | Прокладка диска электродвигателя | 75481-8102240 | 2 | 2 | 17 |
