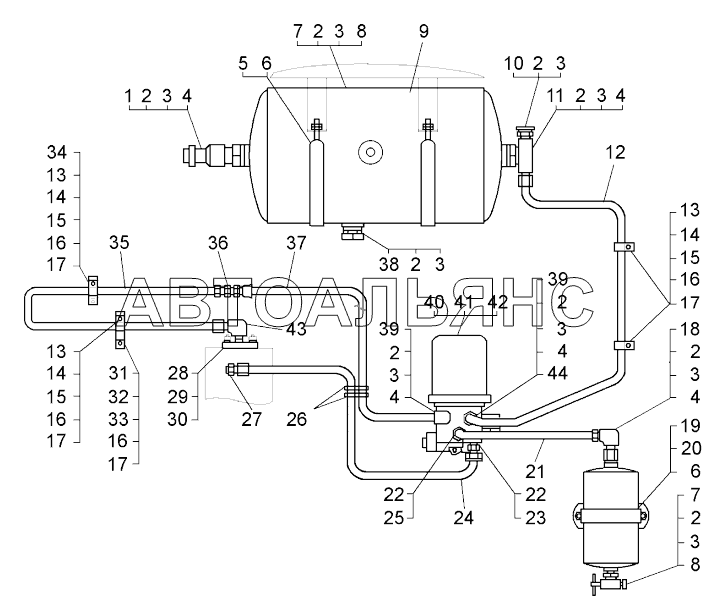

Монтаж трубопроводов компрессора на бульдозере БелАЗ- ;Mounting of compressor pipelines on wheel dozer BELAZ-
100%
Название детали
Клапан предохранительный
Заводской номер
75125-3515010
Количество на модель
№
1
Название детали
Кольцо- -
Заводской номер
020-025-30-2-3
Количество на модель
№
2
Название детали
Шайба 22
Заводской номер
376145
Количество на модель
№
3
Название детали
Гайка М22х1,5-6Н
Заводской номер
374939
Количество на модель
№
4
Название детали
Хомут крепления
Заводской номер
540М-3513038
Количество на модель
№
5
Название детали
Орех М
Заводской номер
Гайка М10
Количество на модель
№
6
Название детали
Кран
Заводской номер
ПС 7-0
Количество на модель
№
7
Название детали
Гайка переходная
Заводской номер
374935
Количество на модель
№
8
Название детали
Ресивер
Заводской номер
7522-3513015
Количество на модель
№
9
Название детали
Клапан контрольного вывода
Заводской номер
105.069.05.000
Количество на модель
№
10
Название детали
Тройник
Заводской номер
344221
Количество на модель
№
11
Название детали
Т рубка
Заводской номер
78221-3509310
Количество на модель
№
12
Название детали
Вкладыш
Заводской номер
7555В-3408318
Количество на модель
№
13
Название детали
Пластина
Заводской номер
75131-3408166
Количество на модель
№
14
Название детали
Орех М
Заводской номер
Гайка М6
Количество на модель
№
15
Название детали
Шайба 6Т
Заводской номер
Шайба 6Т
Количество на модель
№
16
Название детали
Шпилька М6х35
Заводской номер
341032
Количество на модель
№
17
Название детали
Угольник
Заводской номер
402741
Количество на модель
№
18
Название детали
Лента
Заводской номер
7548D-1109352
Количество на модель
№
19
Название детали
Ресивер
Заводской номер
75131-3513015
Количество на модель
№
20
Название детали
Трубка
Заводской номер
78221-3506236
Количество на модель
№
21
Название детали
прокладка
Заводской номер
540-2917144
Количество на модель
№
22
Название детали
Ниппель
Заводской номер
344036
Количество на модель
№
23
Название детали
Рукав высокого давления
Заводской номер
7513-8609700
Количество на модель
№
24
Название детали
Ниппель
Заводской номер
344002
Количество на модель
№
25
Название детали
Хомут
Заводской номер
75131-3408234
Количество на модель
№
26
Название детали
Ниппель
Заводской номер
379473
Количество на модель
№
27
Название детали
Фланец
Заводской номер
75125-3509302
Количество на модель
№
28
Название детали
Прокладка
Заводской номер
75124-3509304
Количество на модель
№
29
Название детали
Шайба 8Т
Заводской номер
Шайба 8Т
Количество на модель
№
30
Название детали
Кронштейн
Заводской номер
78221-3506779
Количество на модель
№
31
Название детали
Болт
Заводской номер
Болт М6х20
Количество на модель
№
32
Название детали
Шайба
Заводской номер
252004
Количество на модель
№
33
Название детали
Кронштейн
Заводской номер
7548К-3506779
Количество на модель
№
34
Название детали
Т рубка
Заводской номер
78221-3506228
Количество на модель
№
35
Название детали
Ниппель
Заводской номер
344026
Количество на модель
№
36
Название детали
Шланг (5336-3506085-01)
Заводской номер
75405-3506080
Количество на модель
№
37
Название детали
Пробка М22х1,5-6g
Заводской номер
378609
Количество на модель
№
38
Название детали
Угольник
Заводской номер
402776
Количество на модель
№
39
Название детали
Регулятор давления с адсорбером
Заводской номер
8043.35.12.010-50
Количество на модель
№
40
Название детали
Болт
Заводской номер
Болт М12х20
Количество на модель
№
41
Название детали
Шайба
Заводской номер
Шайба 12Л
Количество на модель
№
42
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Клапан предохранительный | 75125-3515010 | 1 | |||||
| 2 | Кольцо- - | 020-025-30-2-3 | 2 | |||||
| 3 | Шайба 22 | 376145 | 3 | |||||
| 4 | Гайка М22х1,5-6Н | 374939 | 4 | |||||
| 5 | Хомут крепления | 540М-3513038 | 5 | |||||
| 6 | Орех М | Гайка М10 | 6 | |||||
| 7 | Кран | ПС 7-0 | 7 | |||||
| 8 | Гайка переходная | 374935 | 8 | |||||
| 9 | Ресивер | 7522-3513015 | 9 | |||||
| 10 | Клапан контрольного вывода | 105.069.05.000 | 10 | |||||
| 11 | Тройник | 344221 | 11 | |||||
| 12 | Т рубка | 78221-3509310 | 12 | |||||
| 13 | Вкладыш | 7555В-3408318 | 13 | |||||
| 14 | Пластина | 75131-3408166 | 14 | |||||
| 15 | Орех М | Гайка М6 | 15 | |||||
| 16 | Шайба 6Т | Шайба 6Т | 16 | |||||
| 17 | Шпилька М6х35 | 341032 | 17 | |||||
| 18 | Угольник | 402741 | 18 | |||||
| 19 | Лента | 7548D-1109352 | 19 | |||||
| 20 | Ресивер | 75131-3513015 | 20 | |||||
| 21 | Трубка | 78221-3506236 | 21 | |||||
| 22 | прокладка | 540-2917144 | 22 | |||||
| 23 | Ниппель | 344036 | 23 | |||||
| 24 | Рукав высокого давления | 7513-8609700 | 24 | |||||
| 25 | Ниппель | 344002 | 25 | |||||
| 26 | Хомут | 75131-3408234 | 26 | |||||
| 27 | Ниппель | 379473 | 27 | |||||
| 28 | Фланец | 75125-3509302 | 28 | |||||
| 29 | Прокладка | 75124-3509304 | 29 | |||||
| 30 | Шайба 8Т | Шайба 8Т | 30 | |||||
| 31 | Кронштейн | 78221-3506779 | 31 | |||||
| 32 | Болт | Болт М6х20 | 32 | |||||
| 33 | Шайба | 252004 | 33 | |||||
| 34 | Кронштейн | 7548К-3506779 | 34 | |||||
| 35 | Т рубка | 78221-3506228 | 35 | |||||
| 36 | Ниппель | 344026 | 36 | |||||
| 37 | Шланг (5336-3506085-01) | 75405-3506080 | 37 | |||||
| 38 | Пробка М22х1,5-6g | 378609 | 38 | |||||
| 39 | Угольник | 402776 | 39 | |||||
| 40 | Регулятор давления с адсорбером | 8043.35.12.010-50 | 40 | |||||
| 41 | Болт | Болт М12х20 | 41 | |||||
| 42 | Шайба | Шайба 12Л | 42 |
