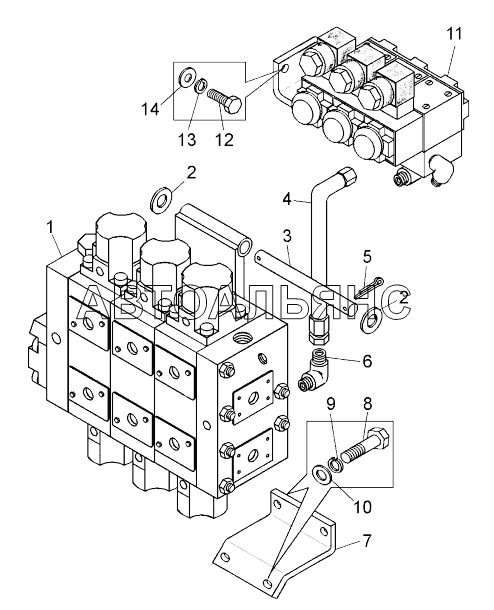

Установка блока гидрораспределителей ;Mounting of hydraulic distributors unit
100%
Название детали
Гидрораспределитель
Заводской номер
78231-4617010
Количество на модель
1
№
1
Название детали
Шайба
Заводской номер
252019
Количество на модель
2
№
2
Название детали
Вот
Заводской номер
78202-4617925
Количество на модель
1
№
3
Название детали
Рукав высокого давления
Заводской номер
7513-8609690
Количество на модель
2
№
4
Название детали
Шплинт 4х25
Заводской номер
258053
Количество на модель
2
№
5
Название детали
Угольник
Заводской номер
344442
Количество на модель
2
№
6
Название детали
Кронштейн
Заводской номер
78231-4617932-10
Количество на модель
1
№
7
Название детали
Болт M- x
Заводской номер
201593
Количество на модель
2
№
8
Название детали
Шайба Л
Заводской номер
252158
Количество на модель
2
№
9
Название детали
Шайба 14
Заводской номер
252046
Количество на модель
2
№
10
Название детали
Гидрораспределитель
Заводской номер
7823-4617200
Количество на модель
1
№
11
Название детали
Болт М12-6gх25
Заводской номер
201538
Количество на модель
2
№
12
Название детали
Шайба
Заводской номер
252137
Количество на модель
2
№
13
Название детали
Шайба 12
Заводской номер
252007
Количество на модель
2
№
14
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Гидрораспределитель | 78231-4617010 | 1 | 1 | 1 | |||
| 2 | Шайба | 252019 | 2 | 2 | 2 | |||
| 3 | Вот | 78202-4617925 | 1 | 1 | 3 | |||
| 4 | Рукав высокого давления | 7513-8609690 | 2 | 2 | 4 | |||
| 5 | Шплинт 4х25 | 258053 | 2 | 2 | 5 | |||
| 6 | Угольник | 344442 | 2 | 2 | 6 | |||
| 7 | Кронштейн | 78231-4617932-10 | 1 | 1 | 7 | |||
| 8 | Болт M- x | 201593 | 2 | 2 | 8 | |||
| 9 | Шайба Л | 252158 | 2 | 2 | 9 | |||
| 10 | Шайба 14 | 252046 | 2 | 2 | 10 | |||
| 11 | Гидрораспределитель | 7823-4617200 | 1 | 1 | 11 | |||
| 12 | Болт М12-6gх25 | 201538 | 2 | 2 | 12 | |||
| 13 | Шайба | 252137 | 2 | 2 | 13 | |||
| 14 | Шайба 12 | 252007 | 2 | 2 | 14 |
