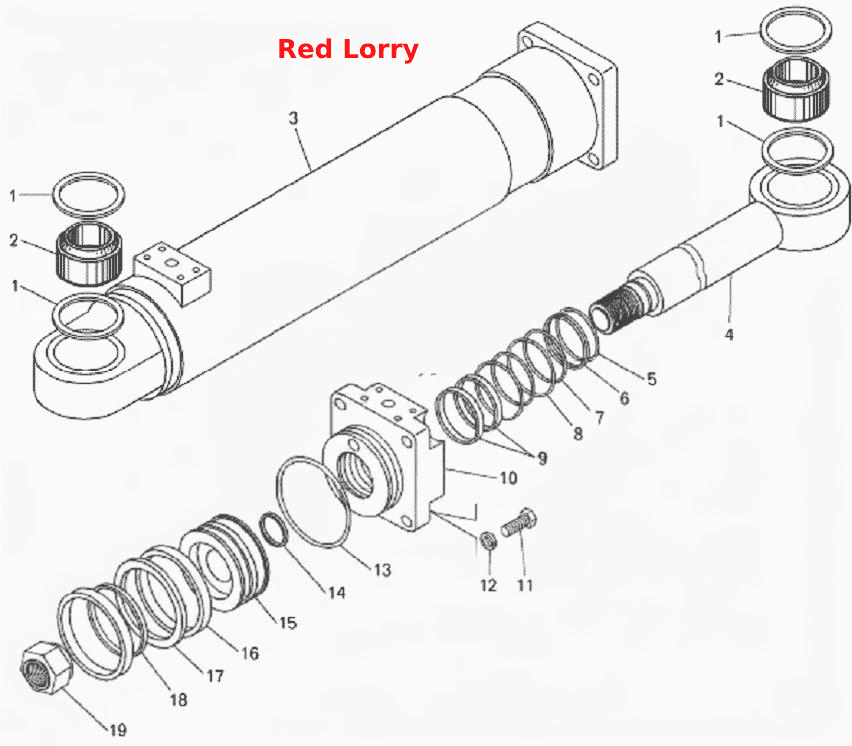

Цилиндр поворота
100%
Название детали
Кольцо опорное
Заводской номер
6411-2907459
Количество на модель
8
№
1
Название детали
Подшипник ШСЛ-
Заводской номер
ШСЛ-60
Количество на модель
4
№
2
Название детали
Корпус цилиндра
Заводской номер
7822-3429020
Количество на модель
2
№
3
Название детали
Шток
Заводской номер
7822-3429048
Количество на модель
2
№
4
Название детали
КОЛЬЦО
Заводской номер
ORAR00234-N7237
Количество на модель
2
№
5
Название детали
КОЛЬЦО
Заводской номер
72x4.5
Количество на модель
2
№
5
Название детали
Грязесъемник
Заводской номер
A27-F70x82.2x8.1T
Количество на модель
2
№
6
Название детали
Грязесъемник
Заводской номер
WE5200700-T46T
Количество на модель
2
№
6
Название детали
Штоковое уплотнение
Заводской номер
RS1300700-T46T
Количество на модель
4
№
7
Название детали
Штоковое уплотнение
Заводской номер
S09-E70x85.1x6.3
Количество на модель
4
№
7
Название детали
КОЛЬЦО
Заводской номер
ORAR00337-N7237
Количество на модель
4
№
8
Название детали
КОЛЬЦО
Заводской номер
76.6x5.3T
Количество на модель
4
№
8
Название детали
Штоковое опорное кольцо
Заводской номер
F0170x9.5
Количество на модель
4
№
9
Название детали
Штоковое опорное кольцо
Заводской номер
GR6900700-C380
Количество на модель
4
№
9
Название детали
Крышка цилиндра передняя
Заводской номер
7822-3429056
Количество на модель
2
№
10
Название детали
Болт
Заводской номер
340748
Количество на модель
8
№
11
Название детали
Шайба 24Т
Заводской номер
252143
Количество на модель
8
№
12
Название детали
Кольцо- -
Заводской номер
115-125-58-2-2
Количество на модель
2
№
13
Название детали
Кольцо- -
Заводской номер
050-055-30-2-2
Количество на модель
2
№
14
Название детали
Поршень
Заводской номер
7822-3429042-01
Количество на модель
2
№
15
Название детали
Поршневое кольцо
Заводской номер
F01125x120x9.5Ecotal
Количество на модель
4
№
16
Название детали
Поршневое кольцо
Заводской номер
GR6901250-C380
Количество на модель
4
№
16
Название детали
Поршневое уплотнение
Заводской номер
RT0301250-T46T
Количество на модель
2
№
17
Название детали
Поршневое уплотнение
Заводской номер
K08-D125x109.5x6.3
Количество на модель
2
№
17
Название детали
КОЛЬЦО
Заводской номер
ORAR00347-N7237
Количество на модель
2
№
18
Название детали
КОЛЬЦО
Заводской номер
10.9x5.3T
Количество на модель
2
№
18
Название детали
Гайка
Заводской номер
549А-3001970
Количество на модель
2
№
19
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Кольцо опорное | 6411-2907459 | 8 | 8 | 1 | |||
| 2 | Подшипник ШСЛ- | ШСЛ-60 | 4 | 4 | 2 | |||
| 3 | Корпус цилиндра | 7822-3429020 | 2 | 2 | 3 | |||
| 4 | Шток | 7822-3429048 | 2 | 2 | 4 | |||
| 5 | КОЛЬЦО | ORAR00234-N7237 | 2 | 2 | 5 | |||
| 5 | КОЛЬЦО | 72x4.5 | 2 | 2 | 5 | |||
| 6 | Грязесъемник | A27-F70x82.2x8.1T | 2 | 2 | 6 | |||
| 6 | Грязесъемник | WE5200700-T46T | 2 | 2 | 6 | |||
| 7 | Штоковое уплотнение | RS1300700-T46T | 4 | 4 | 7 | |||
| 7 | Штоковое уплотнение | S09-E70x85.1x6.3 | 4 | 4 | 7 | |||
| 8 | КОЛЬЦО | ORAR00337-N7237 | 4 | 4 | 8 | |||
| 8 | КОЛЬЦО | 76.6x5.3T | 4 | 4 | 8 | |||
| 9 | Штоковое опорное кольцо | F0170x9.5 | 4 | 4 | 9 | |||
| 9 | Штоковое опорное кольцо | GR6900700-C380 | 4 | 4 | 9 | |||
| 10 | Крышка цилиндра передняя | 7822-3429056 | 2 | 2 | 10 | |||
| 11 | Болт | 340748 | 8 | 8 | 11 | |||
| 12 | Шайба 24Т | 252143 | 8 | 8 | 12 | |||
| 13 | Кольцо- - | 115-125-58-2-2 | 2 | 2 | 13 | |||
| 14 | Кольцо- - | 050-055-30-2-2 | 2 | 2 | 14 | |||
| 15 | Поршень | 7822-3429042-01 | 2 | 2 | 15 | |||
| 16 | Поршневое кольцо | F01125x120x9.5Ecotal | 4 | 4 | 16 | |||
| 16 | Поршневое кольцо | GR6901250-C380 | 4 | 4 | 16 | |||
| 17 | Поршневое уплотнение | RT0301250-T46T | 2 | 2 | 17 | |||
| 17 | Поршневое уплотнение | K08-D125x109.5x6.3 | 2 | 2 | 17 | |||
| 18 | КОЛЬЦО | ORAR00347-N7237 | 2 | 2 | 18 | |||
| 18 | КОЛЬЦО | 10.9x5.3T | 2 | 2 | 18 | |||
| 19 | Гайка | 549А-3001970 | 2 | 2 | 19 |
