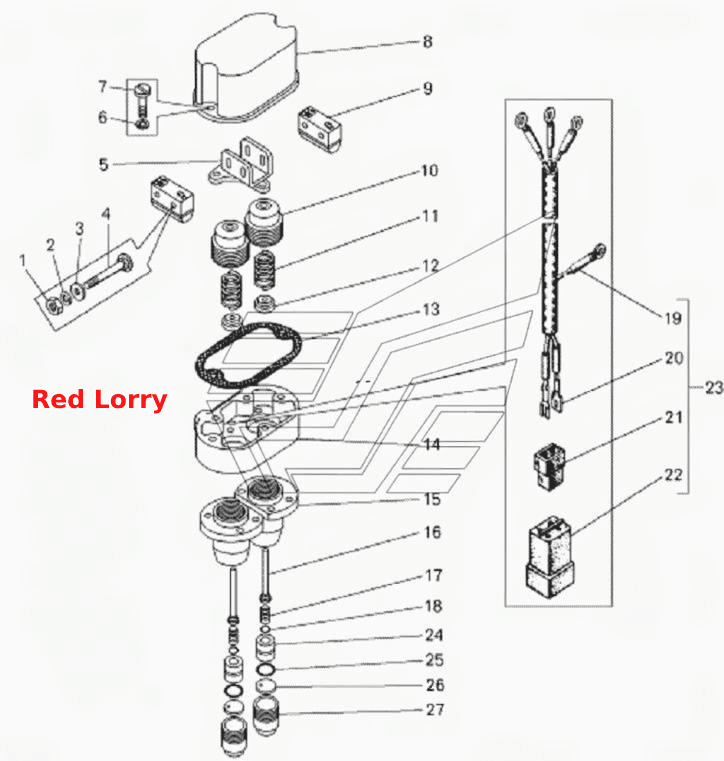

Реле давления
100%
Название детали
Гайка М4-6Н
Заводской номер
250462
Количество на модель
4
№
1
Название детали
Шайба 4
Заводской номер
252132
Количество на модель
4
№
2
Название детали
Шайба 4
Заводской номер
252002
Количество на модель
4
№
3
Название детали
Фиксатор
Заводской номер
549Б-3720250
Количество на модель
4
№
4
Название детали
Кронштейн
Заводской номер
549Б-3720212
Количество на модель
1
№
5
Название детали
Шайба
Заводской номер
252134
Количество на модель
13
№
6
Название детали
Винт М6-6gх14
Заводской номер
224624
Количество на модель
13
№
7
Название детали
Крышка
Заводской номер
549Б-3720220
Количество на модель
1
№
8
Название детали
микропереключатель
Заводской номер
МП2102-УХЛ4
Количество на модель
2
№
9
Название детали
Винт регулировочный
Заводской номер
549Б-3720238
Количество на модель
2
№
10
Название детали
Пружина
Заводской номер
549Б-3720236
Количество на модель
2
№
11
Название детали
Шайба
Заводской номер
549Б-3720245
Количество на модель
2
№
12
Название детали
прокладка
Заводской номер
549Б-3720222
Количество на модель
1
№
13
Название детали
корпус
Заводской номер
549Б-3720218
Количество на модель
1
№
14
Название детали
Стакан пружины
Заводской номер
549Б-3720235
Количество на модель
2
№
15
Название детали
Шток
Заводской номер
549Б-3720244
Количество на модель
2
№
16
Название детали
Плунжер
Заводской номер
75211-3720228
Количество на модель
2
№
17
Название детали
КОЛЬЦО
Заводской номер
006-009-19-2-2
Количество на модель
2
№
18
Название детали
Жгут проводов реле
Заводской номер
750901-3724336-ХЛ
Количество на модель
1
№
19
Название детали
Штекер
Заводской номер
4573738008
Количество на модель
2
№
20
Название детали
Колодка соединительная
Заводской номер
4573739003
Количество на модель
1
№
21
Название детали
Чехол защитный
Заводской номер
5320-3724051
Количество на модель
1
№
22
Название детали
Жгут проводов реле давления
Заводской номер
750901-3724334
Количество на модель
1
№
23
Название детали
Втулка
Заводской номер
75211-3720226
Количество на модель
2
№
24
Название детали
Кольцо
Заводской номер
018-022-25-2-2
Количество на модель
2
№
25
Название детали
Шайба дроссельная
Заводской номер
75211-3720246
Количество на модель
2
№
26
Название детали
Стакан
Заводской номер
75211-3720224
Количество на модель
2
№
27
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Гайка М4-6Н | 250462 | 4 | 4 | 1 | |||
| 2 | Шайба 4 | 252132 | 4 | 4 | 2 | |||
| 3 | Шайба 4 | 252002 | 4 | 4 | 3 | |||
| 4 | Фиксатор | 549Б-3720250 | 4 | 4 | 4 | |||
| 5 | Кронштейн | 549Б-3720212 | 1 | 1 | 5 | |||
| 6 | Шайба | 252134 | 13 | 13 | 6 | |||
| 7 | Винт М6-6gх14 | 224624 | 13 | 13 | 7 | |||
| 8 | Крышка | 549Б-3720220 | 1 | 1 | 8 | |||
| 9 | микропереключатель | МП2102-УХЛ4 | 2 | 2 | 9 | |||
| 10 | Винт регулировочный | 549Б-3720238 | 2 | 2 | 10 | |||
| 11 | Пружина | 549Б-3720236 | 2 | 2 | 11 | |||
| 12 | Шайба | 549Б-3720245 | 2 | 2 | 12 | |||
| 13 | прокладка | 549Б-3720222 | 1 | 1 | 13 | |||
| 14 | корпус | 549Б-3720218 | 1 | 1 | 14 | |||
| 15 | Стакан пружины | 549Б-3720235 | 2 | 2 | 15 | |||
| 16 | Шток | 549Б-3720244 | 2 | 2 | 16 | |||
| 17 | Плунжер | 75211-3720228 | 2 | 2 | 17 | |||
| 18 | КОЛЬЦО | 006-009-19-2-2 | 2 | 2 | 18 | |||
| 19 | Жгут проводов реле | 750901-3724336-ХЛ | 1 | 1 | 19 | |||
| 20 | Штекер | 4573738008 | 2 | 2 | 20 | |||
| 21 | Колодка соединительная | 4573739003 | 1 | 1 | 21 | |||
| 22 | Чехол защитный | 5320-3724051 | 1 | 1 | 22 | |||
| 23 | Жгут проводов реле давления | 750901-3724334 | 1 | 1 | 23 | |||
| 24 | Втулка | 75211-3720226 | 2 | 2 | 24 | |||
| 25 | Кольцо | 018-022-25-2-2 | 2 | 2 | 25 | |||
| 26 | Шайба дроссельная | 75211-3720246 | 2 | 2 | 26 | |||
| 27 | Стакан | 75211-3720224 | 2 | 2 | 27 |
