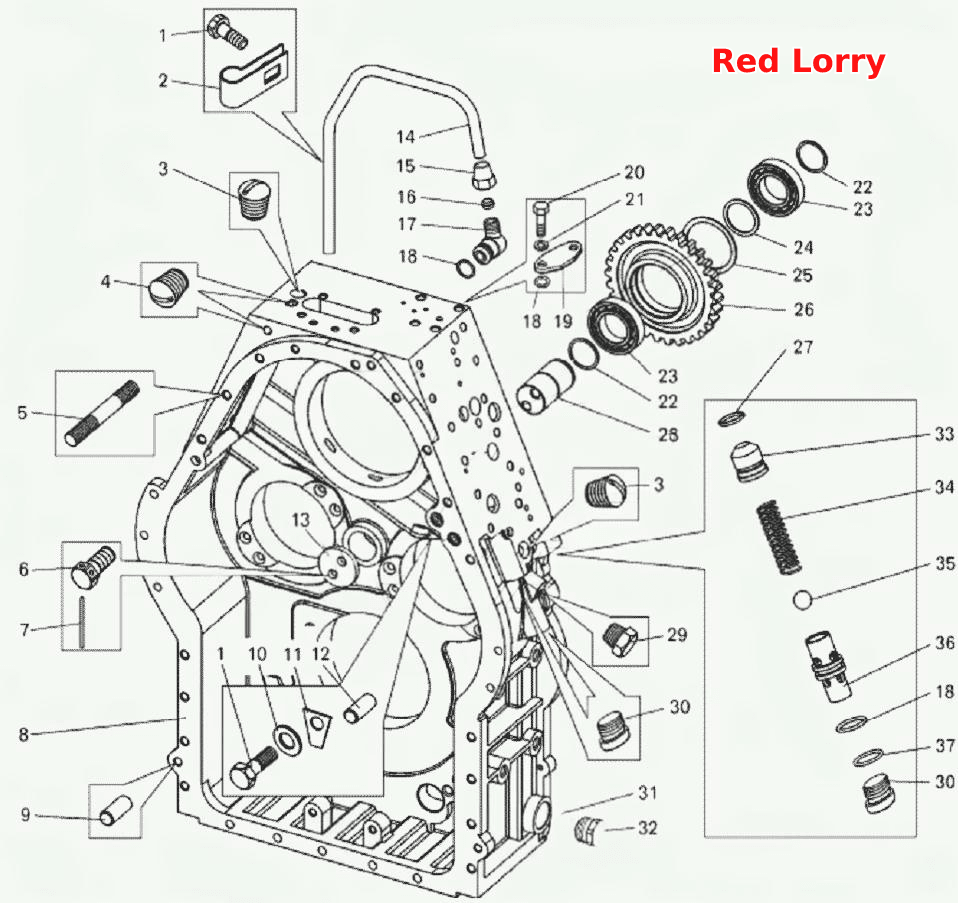

Картер гидромеханической передачи
100%
Название детали
Болт
Заводской номер
201495
Количество на модель
3
№
1
Название детали
Кляммер
Заводской номер
344611
Количество на модель
2
№
2
Название детали
Пробка КГ
Заводской номер
262534
Количество на модель
2
№
3
Название детали
Пробка КГ 1/8"
Заводской номер
262531
Количество на модель
3
№
4
Название детали
Шпилька
Заводской номер
341069
Количество на модель
17
№
5
Название детали
Болт
Заводской номер
340370
Количество на модель
2
№
6
Название детали
Шплинт 1,2х150
Заводской номер
258252
Количество на модель
1
№
7
Название детали
Картер
Заводской номер
7548-1701322
Количество на модель
1
№
8
Название детали
Штифт
Заводской номер
343555
Количество на модель
5
№
9
Название детали
Шайба 10
Заводской номер
252039
Количество на модель
1
№
10
Название детали
Тарелка
Заводской номер
342765
Количество на модель
1
№
11
Название детали
Штифт 18x40
Заводской номер
343532
Количество на модель
1
№
12
Название детали
Шайба
Заводской номер
540-1731052
Количество на модель
1
№
13
Название детали
Труба
Заводской номер
7548-1712672
Количество на модель
1
№
14
Название детали
Гайка
Заводской номер
344811
Количество на модель
1
№
15
Название детали
Муфта конусная 15
Заводской номер
379276
Количество на модель
1
№
16
Название детали
Угольник
Заводской номер
7548-1712674
Количество на модель
1
№
17
Название детали
КОЛЬЦО
Заводской номер
024-030-36-2-6
Количество на модель
3
№
18
Название детали
Крышка
Заводской номер
7548-1712688
Количество на модель
1
№
19
Название детали
Болт М12-6gх25
Заводской номер
201538
Количество на модель
2
№
20
Название детали
Шайба
Заводской номер
252137
Количество на модель
2
№
21
Название детали
Кольцо
Заводской номер
549-3401539
Количество на модель
2
№
22
Название детали
Подшипник
Заводской номер
210АК
Количество на модель
2
№
23
Название детали
Кольцо распорное
Заводской номер
7548-1767038
Количество на модель
1
№
24
Название детали
Кольцо опорное
Заводской номер
6411-2907459
Количество на модель
1
№
25
Название детали
Шестерня
Заводской номер
7548-1767032
Количество на модель
1
№
26
Название детали
Кольцо
Заводской номер
020-025-30-2-6
Количество на модель
1
№
27
Название детали
Ось
Заводской номер
7548-1767074
Количество на модель
1
№
28
Название детали
Пробка КГ 1/4"
Заводской номер
262542
Количество на модель
2
№
29
Название детали
Пробка М33х1,5
Заводской номер
344300
Количество на модель
3
№
30
Название детали
Кольцо
Заводской номер
040-045-30-2-6
Количество на модель
1
№
31
Название детали
Пробка
Заводской номер
344373
Количество на модель
1
№
32
Название детали
Опора
Заводской номер
7548-1712366-10
Количество на модель
1
№
33
Название детали
Пружина
Заводской номер
7548-1712432
Количество на модель
1
№
34
Название детали
Шар
Заводской номер
17.462-60±100
Количество на модель
1
№
35
Название детали
Седло
Заводской номер
7548-1712362-10
Количество на модель
1
№
36
Название детали
Кольцо
Заводской номер
030-035-30-2-6
Количество на модель
3
№
37
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Болт | 201495 | 3 | 3 | 1 | |||
| 2 | Кляммер | 344611 | 2 | 2 | 2 | |||
| 3 | Пробка КГ | 262534 | 2 | 2 | 3 | |||
| 4 | Пробка КГ 1/8" | 262531 | 3 | 3 | 4 | |||
| 5 | Шпилька | 341069 | 17 | 17 | 5 | |||
| 6 | Болт | 340370 | 2 | 2 | 6 | |||
| 7 | Шплинт 1,2х150 | 258252 | 1 | 1 | 7 | |||
| 8 | Картер | 7548-1701322 | 1 | 1 | 8 | |||
| 9 | Штифт | 343555 | 5 | 5 | 9 | |||
| 10 | Шайба 10 | 252039 | 1 | 1 | 10 | |||
| 11 | Тарелка | 342765 | 1 | 1 | 11 | |||
| 12 | Штифт 18x40 | 343532 | 1 | 1 | 12 | |||
| 13 | Шайба | 540-1731052 | 1 | 1 | 13 | |||
| 14 | Труба | 7548-1712672 | 1 | 1 | 14 | |||
| 15 | Гайка | 344811 | 1 | 1 | 15 | |||
| 16 | Муфта конусная 15 | 379276 | 1 | 1 | 16 | |||
| 17 | Угольник | 7548-1712674 | 1 | 1 | 17 | |||
| 18 | КОЛЬЦО | 024-030-36-2-6 | 3 | 3 | 18 | |||
| 19 | Крышка | 7548-1712688 | 1 | 1 | 19 | |||
| 20 | Болт М12-6gх25 | 201538 | 2 | 2 | 20 | |||
| 21 | Шайба | 252137 | 2 | 2 | 21 | |||
| 22 | Кольцо | 549-3401539 | 2 | 2 | 22 | |||
| 23 | Подшипник | 210АК | 2 | 2 | 23 | |||
| 24 | Кольцо распорное | 7548-1767038 | 1 | 1 | 24 | |||
| 25 | Кольцо опорное | 6411-2907459 | 1 | 1 | 25 | |||
| 26 | Шестерня | 7548-1767032 | 1 | 1 | 26 | |||
| 27 | Кольцо | 020-025-30-2-6 | 1 | 1 | 27 | |||
| 28 | Ось | 7548-1767074 | 1 | 1 | 28 | |||
| 29 | Пробка КГ 1/4" | 262542 | 2 | 2 | 29 | |||
| 30 | Пробка М33х1,5 | 344300 | 3 | 3 | 30 | |||
| 31 | Кольцо | 040-045-30-2-6 | 1 | 1 | 31 | |||
| 32 | Пробка | 344373 | 1 | 1 | 32 | |||
| 33 | Опора | 7548-1712366-10 | 1 | 1 | 33 | |||
| 34 | Пружина | 7548-1712432 | 1 | 1 | 34 | |||
| 35 | Шар | 17.462-60±100 | 1 | 1 | 35 | |||
| 36 | Седло | 7548-1712362-10 | 1 | 1 | 36 | |||
| 37 | Кольцо | 030-035-30-2-6 | 3 | 3 | 37 |
