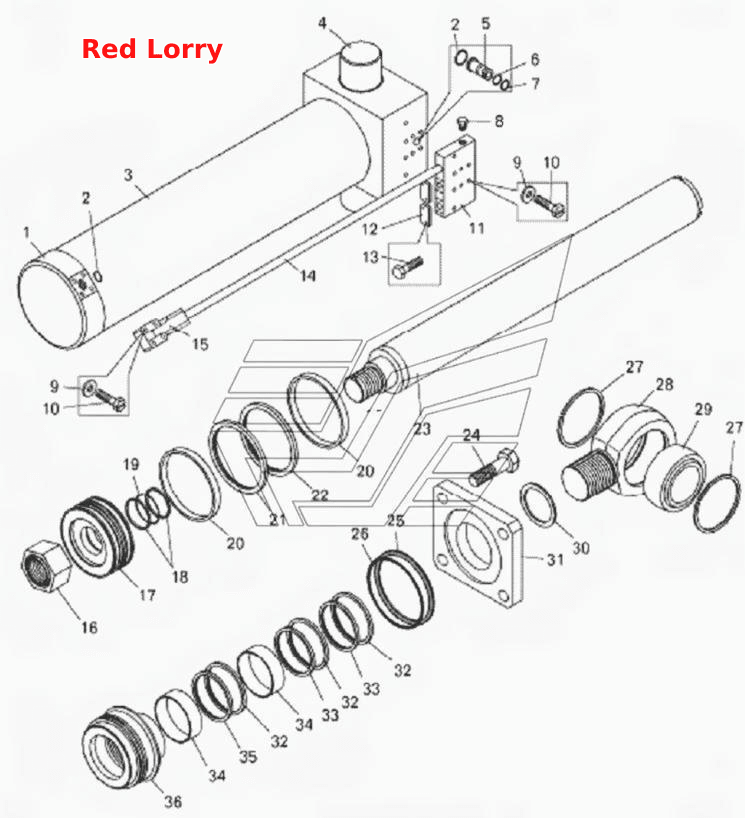

Цилиндр подъема стрелы
100%
Название детали
Корпус цилиндра правый в сборе
Заводской номер
7822-4613018-10
Количество на модель
1
№
Название детали
Корпус цилиндра левый в сборе
Заводской номер
7822-4613019-10
Количество на модель
1
№
Название детали
Крышка цилиндра задняя
Заводской номер
7822-4613025
Количество на модель
2
№
1
Название детали
Кольцо
Заводской номер
036-041-30-2-2
Количество на модель
4
№
2
Название детали
Корпус цилиндра
Заводской номер
7822-4613020-10
Количество на модель
2
№
3
Название детали
Втулка
Заводской номер
78228-4613056
Количество на модель
4
№
4
Название детали
Втулка
Заводской номер
7822-4613056
Количество на модель
2
№
5
Название детали
Кольцо- -
Заводской номер
020-025-30-2-2
Количество на модель
4
№
6
Название детали
Кольцо защитное
Заводской номер
7822-4613069
Количество на модель
4
№
7
Название детали
Пробка КГ 3/4"
Заводской номер
262545
Количество на модель
2
№
8
Название детали
Шайба 10Л
Заводской номер
252156
Количество на модель
44
№
9
Название детали
Винт М10х45 (34134600)
Заводской номер
341346
Количество на модель
24
№
10
Название детали
Слева
Заводской номер
7822-4613076
Количество на модель
1
№
11
Название детали
Пластина правая
Заводской номер
7822-4613076-10
Количество на модель
1
№
11
Название детали
Тарелка
Заводской номер
75306-8606224
Количество на модель
4
№
12
Название детали
Болт М10-6gх16
Заводской номер
201493
Количество на модель
8
№
13
Название детали
Труба
Заводской номер
7822-4613036
Количество на модель
2
№
14
Название детали
Фланец
Заводской номер
7822-4613072
Количество на модель
2
№
15
Название детали
Орех М
Заводской номер
342394
Количество на модель
2
№
16
Название детали
Поршень
Заводской номер
7822-4613044
Количество на модель
2
№
17
Название детали
Кольцо защитное
Заводской номер
7820-3501178
Количество на модель
4
№
18
Название детали
Кольцо
Заводской номер
090-100-58-2-2
Количество на модель
2
№
19
Название детали
Поршневое опорное кольцо
Заводской номер
GP7302200-C380
Количество на модель
4
№
20
Название детали
Поршневое уплотнение
Заводской номер
PT0402200-T46T
Количество на модель
2
№
21
Название детали
КОЛЬЦО
Заводской номер
ORAR00444-N7237
Количество на модель
2
№
22
Название детали
Шток
Заводской номер
7822-4613040
Количество на модель
2
№
23
Название детали
Болт Mx
Заводской номер
340977
Количество на модель
8
№
24
Название детали
Защитная шайба
Заводской номер
7822-4613065
Количество на модель
4
№
25
Название детали
КОЛЬЦО
Заводской номер
210-220-58-2-2
Количество на модель
4
№
26
Название детали
КОЛЬЦО
Заводской номер
6411-2306078
Количество на модель
4
№
27
Название детали
Наконечник штока
Заводской номер
7821-4613045
Количество на модель
2
№
28
Название детали
Подшипник шарнирный
Заводской номер
ШСЛ-120
Количество на модель
2
№
29
Название детали
Шайба
Заводской номер
540-2917109-Б
Количество на модель
2
№
30
Название детали
Кольцо ограничительное
Заводской номер
7822-4613038
Количество на модель
2
№
31
Название детали
КОЛЬЦО
Заводской номер
ORAR00359-N7237
Количество на модель
6
№
32
Название детали
Грязесъемник
Заводской номер
WE5301400-T46T
Количество на модель
2
№
33
Название детали
Штоковое опорное кольцо
Заводской номер
GR7301400-C380
Количество на модель
4
№
34
Название детали
Штоковое уплотнение
Заводской номер
RS1301400-T46T
Количество на модель
4
№
35
Название детали
Крышка передняя
Заводской номер
7822-4613024
Количество на модель
2
№
36
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Корпус цилиндра правый в сборе | 7822-4613018-10 | 1 | 1 | |||||
| Корпус цилиндра левый в сборе | 7822-4613019-10 | 1 | 1 | |||||
| 1 | Крышка цилиндра задняя | 7822-4613025 | 2 | 2 | 1 | |||
| 2 | Кольцо | 036-041-30-2-2 | 4 | 4 | 2 | |||
| 3 | Корпус цилиндра | 7822-4613020-10 | 2 | 2 | 3 | |||
| 4 | Втулка | 78228-4613056 | 4 | 4 | 4 | |||
| 5 | Втулка | 7822-4613056 | 2 | 2 | 5 | |||
| 6 | Кольцо- - | 020-025-30-2-2 | 4 | 4 | 6 | |||
| 7 | Кольцо защитное | 7822-4613069 | 4 | 4 | 7 | |||
| 8 | Пробка КГ 3/4" | 262545 | 2 | 2 | 8 | |||
| 9 | Шайба 10Л | 252156 | 44 | 44 | 9 | |||
| 10 | Винт М10х45 (34134600) | 341346 | 24 | 24 | 10 | |||
| 11 | Слева | 7822-4613076 | 1 | 1 | 11 | |||
| 11 | Пластина правая | 7822-4613076-10 | 1 | 1 | 11 | |||
| 12 | Тарелка | 75306-8606224 | 4 | 4 | 12 | |||
| 13 | Болт М10-6gх16 | 201493 | 8 | 8 | 13 | |||
| 14 | Труба | 7822-4613036 | 2 | 2 | 14 | |||
| 15 | Фланец | 7822-4613072 | 2 | 2 | 15 | |||
| 16 | Орех М | 342394 | 2 | 2 | 16 | |||
| 17 | Поршень | 7822-4613044 | 2 | 2 | 17 | |||
| 18 | Кольцо защитное | 7820-3501178 | 4 | 4 | 18 | |||
| 19 | Кольцо | 090-100-58-2-2 | 2 | 2 | 19 | |||
| 20 | Поршневое опорное кольцо | GP7302200-C380 | 4 | 4 | 20 | |||
| 21 | Поршневое уплотнение | PT0402200-T46T | 2 | 2 | 21 | |||
| 22 | КОЛЬЦО | ORAR00444-N7237 | 2 | 2 | 22 | |||
| 23 | Шток | 7822-4613040 | 2 | 2 | 23 | |||
| 24 | Болт Mx | 340977 | 8 | 8 | 24 | |||
| 25 | Защитная шайба | 7822-4613065 | 4 | 4 | 25 | |||
| 26 | КОЛЬЦО | 210-220-58-2-2 | 4 | 4 | 26 | |||
| 27 | КОЛЬЦО | 6411-2306078 | 4 | 4 | 27 | |||
| 28 | Наконечник штока | 7821-4613045 | 2 | 2 | 28 | |||
| 29 | Подшипник шарнирный | ШСЛ-120 | 2 | 2 | 29 | |||
| 30 | Шайба | 540-2917109-Б | 2 | 2 | 30 | |||
| 31 | Кольцо ограничительное | 7822-4613038 | 2 | 2 | 31 | |||
| 32 | КОЛЬЦО | ORAR00359-N7237 | 6 | 6 | 32 | |||
| 33 | Грязесъемник | WE5301400-T46T | 2 | 2 | 33 | |||
| 34 | Штоковое опорное кольцо | GR7301400-C380 | 4 | 4 | 34 | |||
| 35 | Штоковое уплотнение | RS1301400-T46T | 4 | 4 | 35 | |||
| 36 | Крышка передняя | 7822-4613024 | 2 | 2 | 36 |
