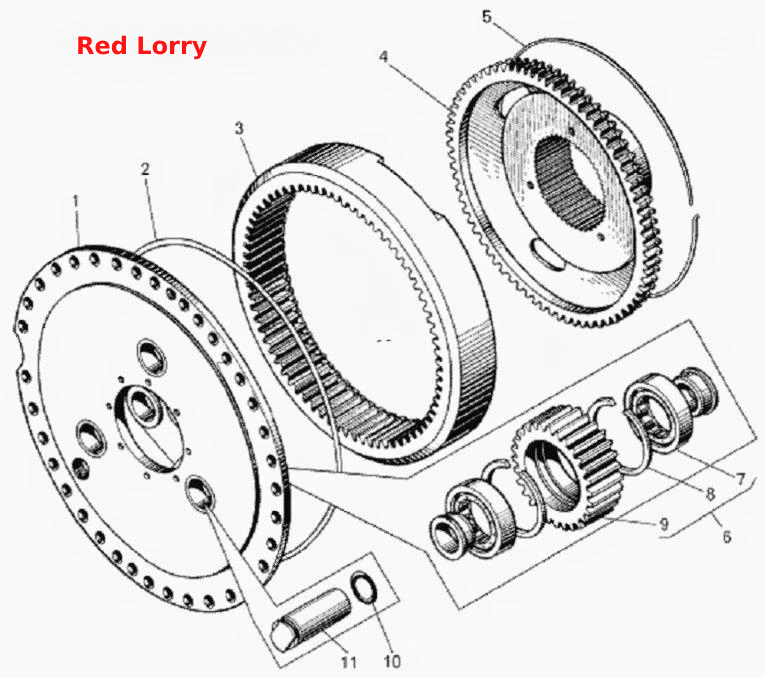

Колесная передача
100%
Название детали
Водило
Заводской номер
7822-2405048
Количество на модель
2
№
1
Название детали
КОЛЬЦО
Заводской номер
ТО41-2405019
Количество на модель
2
№
2
Название детали
Шестерня коронная
Заводской номер
7822-2405050
Количество на модель
2
№
3
Название детали
Кожух планетарной передачи
Заводской номер
7822-2405015
Количество на модель
2
№
4
Название детали
Кольцо крепежное
Заводской номер
ТО41-2405074
Количество на модель
2
№
5
Название детали
Сателлит в сборе
Заводской номер
7820-2405033
Количество на модель
3
№
6
Название детали
Подшипник
Заводской номер
3614
Количество на модель
6
№
7
Название детали
КОЛЬЦО
Заводской номер
549А-2405268
Количество на модель
3
№
8
Название детали
Сателлит планетарной передачи
Заводской номер
ТО41-2405035
Количество на модель
3
№
9
Название детали
Кольцо ГОСТ (d=)
Заводской номер
065-070-30-2-2
Количество на модель
3
№
10
Название детали
Ось сателлита
Заводской номер
7548-2405038
Количество на модель
3
№
11
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Водило | 7822-2405048 | 2 | 2 | 1 | |||
| 2 | КОЛЬЦО | ТО41-2405019 | 2 | 2 | 2 | |||
| 3 | Шестерня коронная | 7822-2405050 | 2 | 2 | 3 | |||
| 4 | Кожух планетарной передачи | 7822-2405015 | 2 | 2 | 4 | |||
| 5 | Кольцо крепежное | ТО41-2405074 | 2 | 2 | 5 | |||
| 6 | Сателлит в сборе | 7820-2405033 | 3 | 3 | 6 | |||
| 7 | Подшипник | 3614 | 6 | 6 | 7 | |||
| 8 | КОЛЬЦО | 549А-2405268 | 3 | 3 | 8 | |||
| 9 | Сателлит планетарной передачи | ТО41-2405035 | 3 | 3 | 9 | |||
| 10 | Кольцо ГОСТ (d=) | 065-070-30-2-2 | 3 | 3 | 10 | |||
| 11 | Ось сателлита | 7548-2405038 | 3 | 3 | 11 |
