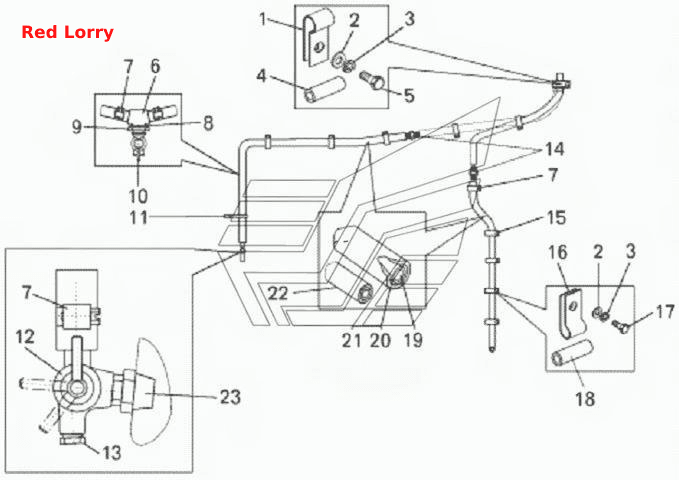

Установка трубопроводов отопителя
100%
Название детали
Кляммер
Заводской номер
344618
Количество на модель
2
№
1
Название детали
Шайба
Заводской номер
252037
Количество на модель
8
№
2
Название детали
Шайба
Заводской номер
252134
Количество на модель
8
№
3
Название детали
Трубка
Заводской номер
549Б-2105455
Количество на модель
1
№
4
Название детали
Болт
Заводской номер
201420
Количество на модель
6
№
5
Название детали
Соединитель трубопроводов
Заводской номер
78221-8120138
Количество на модель
1
№
6
Название детали
Хомут
Заводской номер
TORRS16-27/12
Количество на модель
8
№
7
Название детали
Шайба 20Л
Заводской номер
252161
Количество на модель
1
№
8
Название детали
Гайка М20х1,5-6Н
Заводской номер
250640
Количество на модель
1
№
9
Название детали
Краник
Заводской номер
ПС-7
Количество на модель
1
№
10
Название детали
Хомут электромонтажный
Заводской номер
549-2105542
Количество на модель
1
№
11
Название детали
Краник отопителя
Заводской номер
5336-8101310
Количество на модель
1
№
12
Название детали
Пробка
Заводской номер
262541
Количество на модель
1
№
13
Название детали
Штуцер шланга
Заводской номер
78211-8120116
Количество на модель
2
№
14
Название детали
Кляммер
Заводской номер
549А-2105442
Количество на модель
5
№
15
Название детали
Кляммер
Заводской номер
344622
Количество на модель
2
№
16
Название детали
Болт
Заводской номер
201418
Количество на модель
2
№
17
Название детали
Трубка
Заводской номер
549Б-2105454
Количество на модель
2
№
18
Название детали
Шланг
Заводской номер
7820-8101046
Количество на модель
2
№
19
Название детали
Термоизоляция
Заводской номер
75306-8120230
Количество на модель
1
№
20
Название детали
Термоизоляция
Заводской номер
75131-8120231
Количество на модель
1
№
21
Название детали
Трубка
Заводской номер
549Б-2105172
Количество на модель
5
№
22
Название детали
Переходник
Заводской номер
7530-3738343
Количество на модель
1
№
23
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Кляммер | 344618 | 2 | 2 | 1 | |||
| 2 | Шайба | 252037 | 8 | 8 | 2 | |||
| 3 | Шайба | 252134 | 8 | 8 | 3 | |||
| 4 | Трубка | 549Б-2105455 | 1 | 1 | 4 | |||
| 5 | Болт | 201420 | 6 | 6 | 5 | |||
| 6 | Соединитель трубопроводов | 78221-8120138 | 1 | 1 | 6 | |||
| 7 | Хомут | TORRS16-27/12 | 8 | 8 | 7 | |||
| 8 | Шайба 20Л | 252161 | 1 | 1 | 8 | |||
| 9 | Гайка М20х1,5-6Н | 250640 | 1 | 1 | 9 | |||
| 10 | Краник | ПС-7 | 1 | 1 | 10 | |||
| 11 | Хомут электромонтажный | 549-2105542 | 1 | 1 | 11 | |||
| 12 | Краник отопителя | 5336-8101310 | 1 | 1 | 12 | |||
| 13 | Пробка | 262541 | 1 | 1 | 13 | |||
| 14 | Штуцер шланга | 78211-8120116 | 2 | 2 | 14 | |||
| 15 | Кляммер | 549А-2105442 | 5 | 5 | 15 | |||
| 16 | Кляммер | 344622 | 2 | 2 | 16 | |||
| 17 | Болт | 201418 | 2 | 2 | 17 | |||
| 18 | Трубка | 549Б-2105454 | 2 | 2 | 18 | |||
| 19 | Шланг | 7820-8101046 | 2 | 2 | 19 | |||
| 20 | Термоизоляция | 75306-8120230 | 1 | 1 | 20 | |||
| 21 | Термоизоляция | 75131-8120231 | 1 | 1 | 21 | |||
| 22 | Трубка | 549Б-2105172 | 5 | 5 | 22 | |||
| 23 | Переходник | 7530-3738343 | 1 | 1 | 23 |
