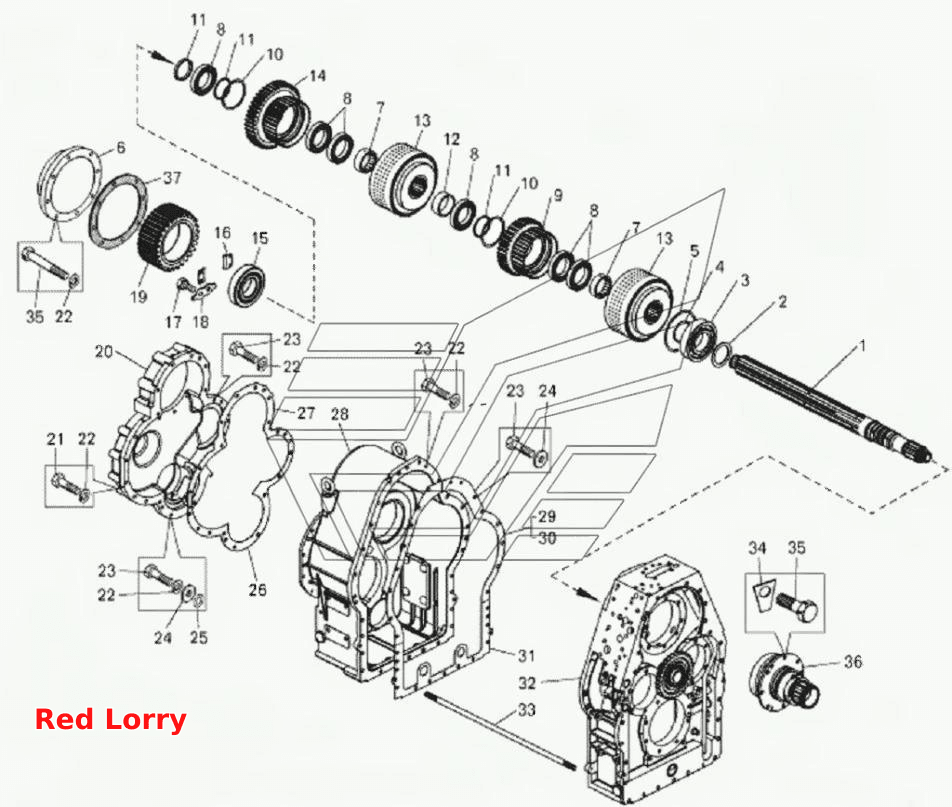

Коробка передач. Картеры, установка первичного вала
100%
Название детали
Вал первичный
Заводской номер
7822-1701330
Количество на модель
1
№
1
Название детали
Кольцо распорное
Заводской номер
75551-1701208
Количество на модель
1
№
2
Название детали
Подшипник
Заводской номер
50316
Количество на модель
1
№
3
Название детали
Кольцо
Заводской номер
7548-1701375
Количество на модель
1
№
4
Название детали
Кольцо
Заводской номер
549-2405442
Количество на модель
1
№
5
Название детали
Фрикцион передачи
Заводской номер
7548-1711400
Количество на модель
1
№
6
Название детали
Втулка
Заводской номер
7548-1701213
Количество на модель
2
№
7
Название детали
Подшипник
Заводской номер
6-116Л
Количество на модель
6
№
8
Название детали
Шестерня передачи в сборе
Заводской номер
7548-1701510-20
Количество на модель
1
№
9
Название детали
Кольцо
Заводской номер
540-1701204
Количество на модель
2
№
10
Название детали
Кольцо распорное
Заводской номер
7548-1767078
Количество на модель
2
№
11
Название детали
Втулка
Заводской номер
7548-1701212-01
Количество на модель
1
№
12
Название детали
Фрикцион передачи
Заводской номер
7548-1711500
Количество на модель
2
№
13
Название детали
Шестерня II передачи в сборе
Заводской номер
7548-1701520-10
Количество на модель
1
№
14
Название детали
Подшипник
Заводской номер
12316КМ
Количество на модель
1
№
15
Название детали
Скоба замковая
Заводской номер
7548-1701398
Количество на модель
2
№
16
Название детали
Болт
Заводской номер
201495
Количество на модель
4
№
17
Название детали
Скоба замковая
Заводской номер
540-1709096-10
Количество на модель
2
№
18
Название детали
Шестерня привода реверсивного вала ведущая
Заводской номер
7555-1701582
Количество на модель
1
№
19
Название детали
Крышка
Заводской номер
7548-1701490
Количество на модель
1
№
20
Название детали
Болт М12-6gx100
Заводской номер
200379
Количество на модель
5
№
21
Название детали
Шайба
Заводской номер
252137
Количество на модель
87
№
22
Название детали
Болт М12-6gх45
Заводской номер
200367
Количество на модель
23
№
23
Название детали
Шайба 12
Заводской номер
252007
Количество на модель
16
№
24
Название детали
КОЛЬЦО
Заводской номер
012-016-25-2-6
Количество на модель
2
№
25
Название детали
Прокладка нижняя
Заводской номер
7548-1701497
Количество на модель
1
№
26
Название детали
Прокладка верхняя
Заводской номер
7548-1701496
Количество на модель
1
№
27
Название детали
Картер коробки передач
Заводской номер
7821-1701310
Количество на модель
1
№
28
Название детали
Прокладка правая
Заводской номер
7548-1701318
Количество на модель
1
№
29
Название детали
Прокладка левая
Заводской номер
7548-1701319
Количество на модель
1
№
30
Название детали
Прокладка нижняя
Заводской номер
7548-1701317
Количество на модель
1
№
31
Название детали
Картер
Заводской номер
7548-1701320
Количество на модель
1
№
32
Название детали
Шпилька
Заводской номер
341135
Количество на модель
5
№
33
Название детали
Стопорная пластина
Заводской номер
342773
Количество на модель
16
№
34
Название детали
Болт М12-6gх30
Заводской номер
201540
Количество на модель
8
№
35
Название детали
Ступица гидротрансформатора в сборе
Заводской номер
7548-1709150-11
Количество на модель
1
№
36
Название детали
прокладка
Заводской номер
7806-1701495
Количество на модель
1
№
37
Название детали
Крышка первичного вала
Заводской номер
7806-1701498
Количество на модель
1
№
38
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Вал первичный | 7822-1701330 | 1 | 1 | 1 | |||
| 2 | Кольцо распорное | 75551-1701208 | 1 | 1 | 2 | |||
| 3 | Подшипник | 50316 | 1 | 1 | 3 | |||
| 4 | Кольцо | 7548-1701375 | 1 | 1 | 4 | |||
| 5 | Кольцо | 549-2405442 | 1 | 1 | 5 | |||
| 6 | Фрикцион передачи | 7548-1711400 | 1 | 1 | 6 | |||
| 7 | Втулка | 7548-1701213 | 2 | 2 | 7 | |||
| 8 | Подшипник | 6-116Л | 6 | 6 | 8 | |||
| 9 | Шестерня передачи в сборе | 7548-1701510-20 | 1 | 1 | 9 | |||
| 10 | Кольцо | 540-1701204 | 2 | 2 | 10 | |||
| 11 | Кольцо распорное | 7548-1767078 | 2 | 2 | 11 | |||
| 12 | Втулка | 7548-1701212-01 | 1 | 1 | 12 | |||
| 13 | Фрикцион передачи | 7548-1711500 | 2 | 2 | 13 | |||
| 14 | Шестерня II передачи в сборе | 7548-1701520-10 | 1 | 1 | 14 | |||
| 15 | Подшипник | 12316КМ | 1 | 1 | 15 | |||
| 16 | Скоба замковая | 7548-1701398 | 2 | 2 | 16 | |||
| 17 | Болт | 201495 | 4 | 4 | 17 | |||
| 18 | Скоба замковая | 540-1709096-10 | 2 | 2 | 18 | |||
| 19 | Шестерня привода реверсивного вала ведущая | 7555-1701582 | 1 | 1 | 19 | |||
| 20 | Крышка | 7548-1701490 | 1 | 1 | 20 | |||
| 21 | Болт М12-6gx100 | 200379 | 5 | 5 | 21 | |||
| 22 | Шайба | 252137 | 87 | 87 | 22 | |||
| 23 | Болт М12-6gх45 | 200367 | 23 | 23 | 23 | |||
| 24 | Шайба 12 | 252007 | 16 | 16 | 24 | |||
| 25 | КОЛЬЦО | 012-016-25-2-6 | 2 | 2 | 25 | |||
| 26 | Прокладка нижняя | 7548-1701497 | 1 | 1 | 26 | |||
| 27 | Прокладка верхняя | 7548-1701496 | 1 | 1 | 27 | |||
| 28 | Картер коробки передач | 7821-1701310 | 1 | 1 | 28 | |||
| 29 | Прокладка правая | 7548-1701318 | 1 | 1 | 29 | |||
| 30 | Прокладка левая | 7548-1701319 | 1 | 1 | 30 | |||
| 31 | Прокладка нижняя | 7548-1701317 | 1 | 1 | 31 | |||
| 32 | Картер | 7548-1701320 | 1 | 1 | 32 | |||
| 33 | Шпилька | 341135 | 5 | 5 | 33 | |||
| 34 | Стопорная пластина | 342773 | 16 | 16 | 34 | |||
| 35 | Болт М12-6gх30 | 201540 | 8 | 8 | 35 | |||
| 36 | Ступица гидротрансформатора в сборе | 7548-1709150-11 | 1 | 1 | 36 | |||
| 37 | прокладка | 7806-1701495 | 1 | 1 | 37 | |||
| 38 | Крышка первичного вала | 7806-1701498 | 1 | 1 | 38 |
